中央空调 BACnet 网关套件安装使用说明书
5
3 各个模块安装图

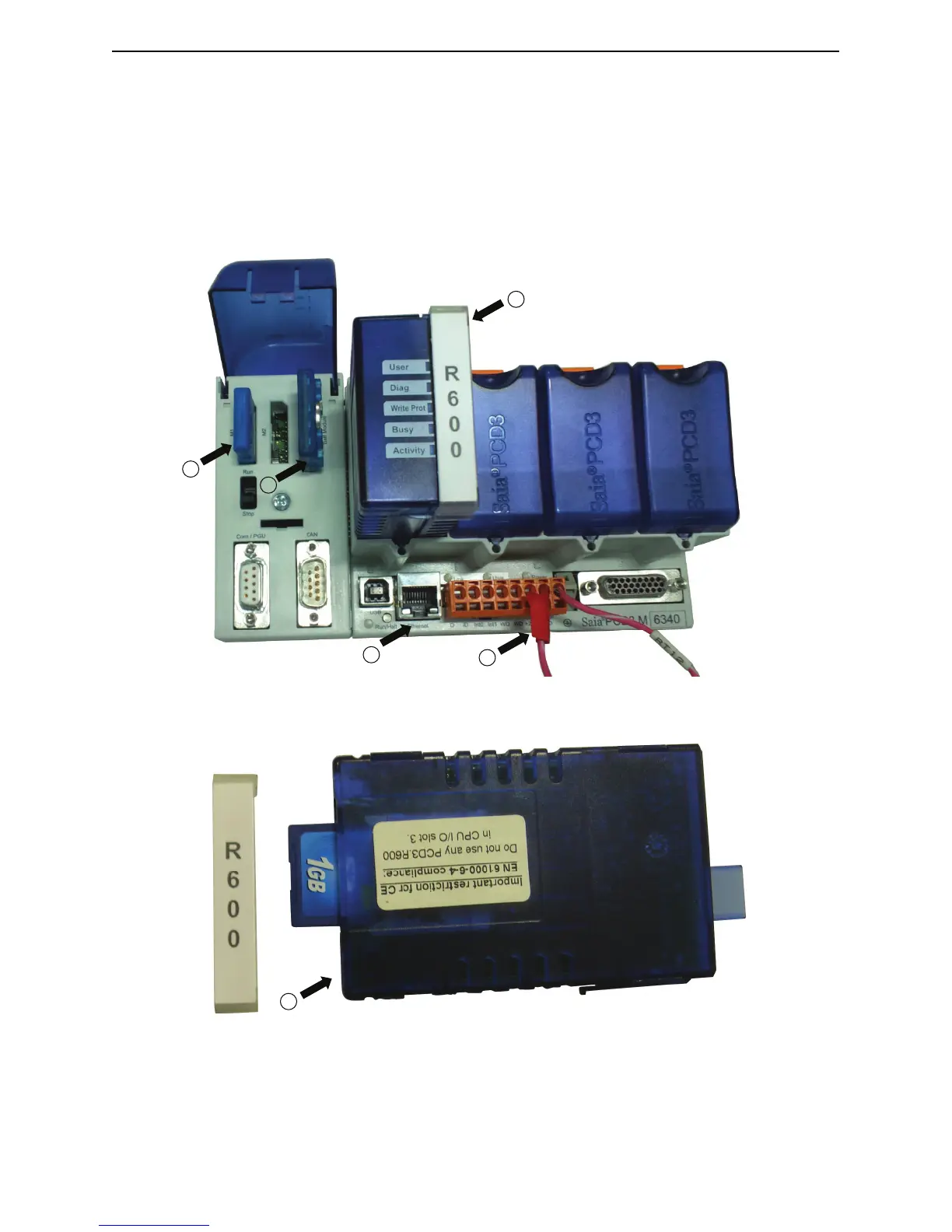

格力中央空调 BACnet 网关套件 MG30-24/D1(B) 产品各个模块安装图如下：
① 装入 PCD 控制器 (WEB SERVER 模件 )PCD3.R600 到 SLOT0 插槽
② 装入 Battery Module 模件（含纽扣电池，注意电池正极朝外）到 Batt Module 插槽
③ 装入 PCD 控制器 (BACnet 模件 )PCD7.R560 到 M1 插槽
④ 标准 RJ45 网络接口，10M/100M 自适应 Ethernet，连接网线到 BAS 系统
⑤ +24VDC、GND 电源线连接
1
2
3
4
5
图 2-3 BACnet 网关套件 MG30-24/D1(B) 产品各个模块安装图
备注：装入 PCD 控制器 (SD 卡 )PCD7.R-SD1024 到 PCD3.R600 中操作示意如下：
1
图 2-4 PCD 控制器 (WEB SERVER 模件 )PCD3.R600 装入 SD 卡图
