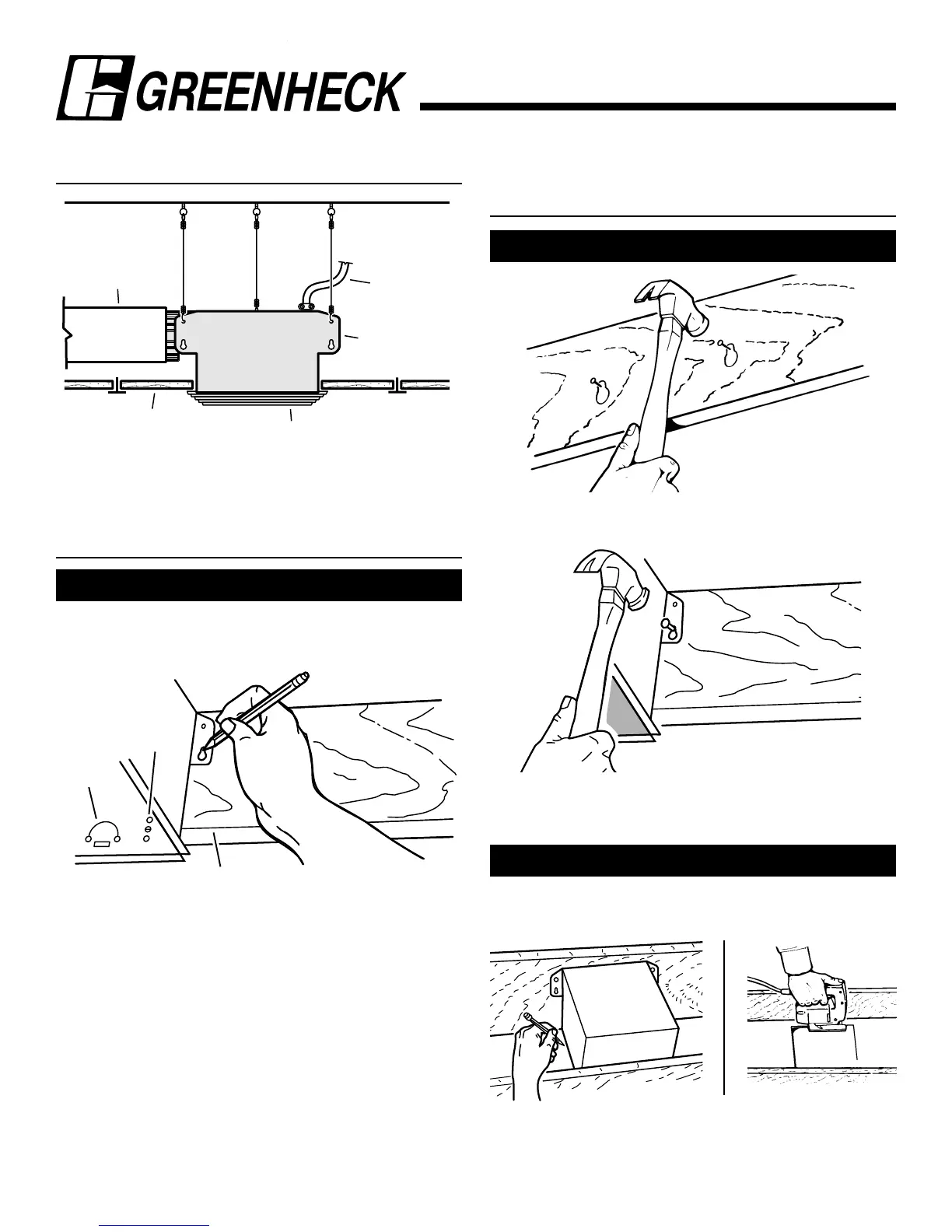

INSTALLATION TYPE
PLAFONDS SUSPENDUS
Boîtier suspendu à des fils de fer en 3 points.
INSTALLATION DU BOÎTIER
1.Choisissez l’emplacement du ventilateur au plafond. Pour obtenir
un rendement optimal, utilisez un minimum de conduits et de
coudes.
2.Positionnez les brides de montage contre la solive, de sorte que
le bas du boîtier soit au ras de la surface finie du plafond.
Positionnement dans des plafonds de 5/8, 1 et 1-1/4
po (16, 25 et 32 mm) d’épaisseur :
Des trous sont marqués dans les coins pour différentes
épaisseurs de plafonds. Placez le boîtier de sorte que
le dessous de la solive soit visible dans la série de trous
correspondante. Le boîtier est alors dans la position
adéquate pour cette épaisseur de plafond.
Positionnement dans un plafond de 1/2 po (12 mm)
d’épaisseur :
Dépliez deux onglets sur les côtés du boîtier, à 90° vers
l’extérieur. Soulevez le boîtier afin que les onglets
s’appuient contre le dessous de la solive.
Marquez le trou en forme de serrure sur chaque bride.
3.Mettez le boîtier de côté et enfoncez partiellement un clou dans
le haut des marques en trous de serrure.
4.Suspendez le boîtier aux clous puis enfoncez-les complètement.
Pour assurer un fonctionnement silencieux, enfoncez un autre
clou dans le trou supérieur de chaque bride.
Bâtisse en cours de construction
INSTALLATION DU BOÎTIER
(suite)
Bâtisse en cours de construction
Bâtisse déjà construite
2.Dans le grenier, positionnez les brides de montage contre la
solive. Tracez le contour du boîtier sur le matériau du plafond.
3.Mettez le boîtier de côté et découpez l’ouverture légèrement plus
grande que celle tracée.
1.Choisissez l’emplacement du ventilateur au plafond. Pour obtenir
un rendement optimal, utilisez un minimum de conduits et de
coudes.
5/8
1
1-1/4
ONGLET
TROUS
DESSOUS DE LA SOLIVE
BRIDES DE
MONTAGE
GRILLE
MATÉRIAU DU
PLAFOND SUSPENDU
CÂBLE
D'ALIMENTATION
CONDUIT
ROND 4 PO
BOÎTIER
MODÈLE SP-6
