GreenWorks STB415 - Sustitución del Carrete

1
2
3

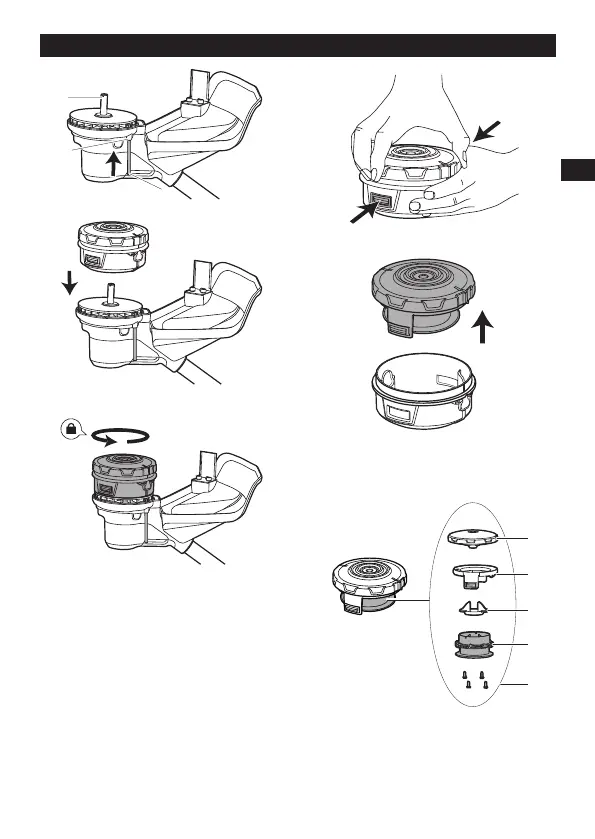

2. Coloque el cabezal de corte en el eje.
3. Gire el cabezal de corte en sentido antihorario
para apretarlo firmemente en su posición.
4. Retire la varilla metálica.
6.5 SUSTITUCIÓN DEL CARRETE
Nota: Para un uso normal, el desmontaje del cabezal
no es necesario. No obstante, si las circunstancias
requieren el desmontaje, siga estas instrucciones.
1. Presione las dos pestañas de los laterales del
cabezal de corte al mismo tiempo.
2. Tire para retirar el conjunto de la cubierta del
carrete.
3. Retire el hilo de corte restante y limpie a fondo
cualquier suciedad o residuo de todas las piezas.
4. Retire los tornillos (1), el carrete (2), la cubierta
de la ranura (3) y la carcasa de ubicación (4) de
la cubierta del carrete (5).
1
3
2
4
5
5. Sustituya por un carrete nuevo.
Nota: Si alguna pieza del conjunto del carrete está
dañada o desgastada, sustituya la pieza dañada y
vuelva a montarla como se muestra en el paso 4.
41
Español
ES
