Grundfos CIM 500

2.2 CIM 500 ethernet-modul
1
2
3
4 5 6
7
8
9
TM057431

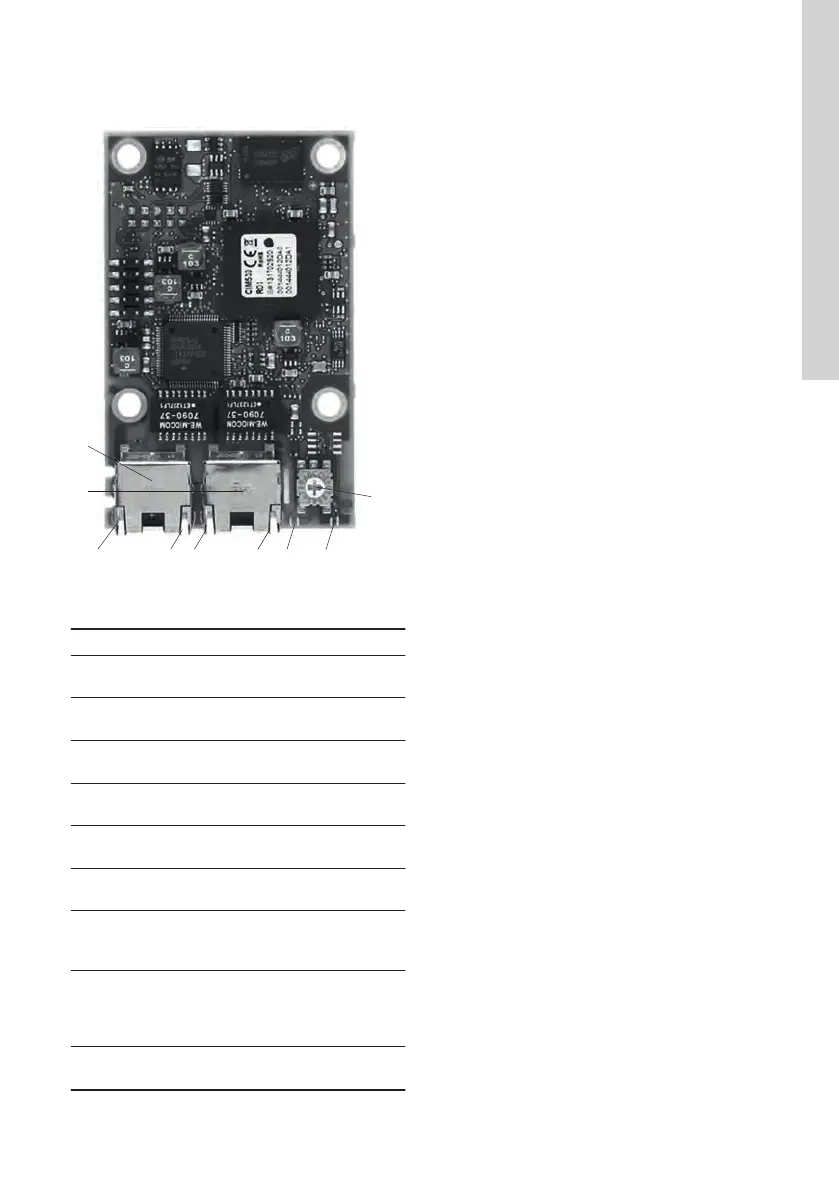

CIM 500 ethernet-modul
Pos. Betegnelse Beskrivelse
1 ETH1
RJ45-stik 1 til industrielt
ethernet
2 ETH2
RJ45-stik 2 til industrielt
ethernet
3 DATA1
Dataaktivitetslysdiode til
RJ45-stik 1
4 LINK1
Forbindelseslysdiode til
RJ45-stik 1
5 DATA2
Dataaktivitetslysdiode til
RJ45-stik 2
6 LINK2
Forbindelseslysdiode til
RJ45-stik 2
7 LED1
Rød og grøn statuslysdiode
til den valgte ethernet-
protokol
8 LED2
Rød og grøn lysdiode til
intern kommunikation mellem
CIM 500 og Grundfos-
produktet
9 SW1
Drejekontakt til valg af
industriel ethernet-protokol.
Yderligere informationer
5. Dataaktivitets- og forbindelseslysdioder
53
Dansk (DK)
