Grundfos CIM 500

3.2 Tilslutning af ethernet-kablet
Brug RJ45-stik og et ethernet-kabel. Forbind
kabelskærmen til beskyttelsesjord i begge ender
.
Det er vigtigt at forbinde kabelskærmen til
beskyttelsesjord ved hjælp af jordbøjlen
eller i stikket.
Sørg for at netværket er beskyttet af en
firewall ved GRM IP-kommunikation.
Maksimal kabellængde
Hastighed
[Mbit/s]
Kabeltype
Maks. kabellængde
[m
(ft)]
100/10
CAT5, CAT5e,
CAT6
100 (328)
CIM 500 er konstrueret til fleksibel
netværksinstallation. Den indbyggede afbryder med
to porte gør det muligt at serieforbinde en række
produkter uden ekstra ethernet-afbrydere. Det sidste
produkt i serien er kun forbundet til en af ethernet-
portene. Hver ethernet-port har sin egen MAC-
adresse, og CIM 500 har en indbygget afbryder
hvilket betyder at kablet kan køre yderligere 100
meter når det passerer et CIM 500-modul.

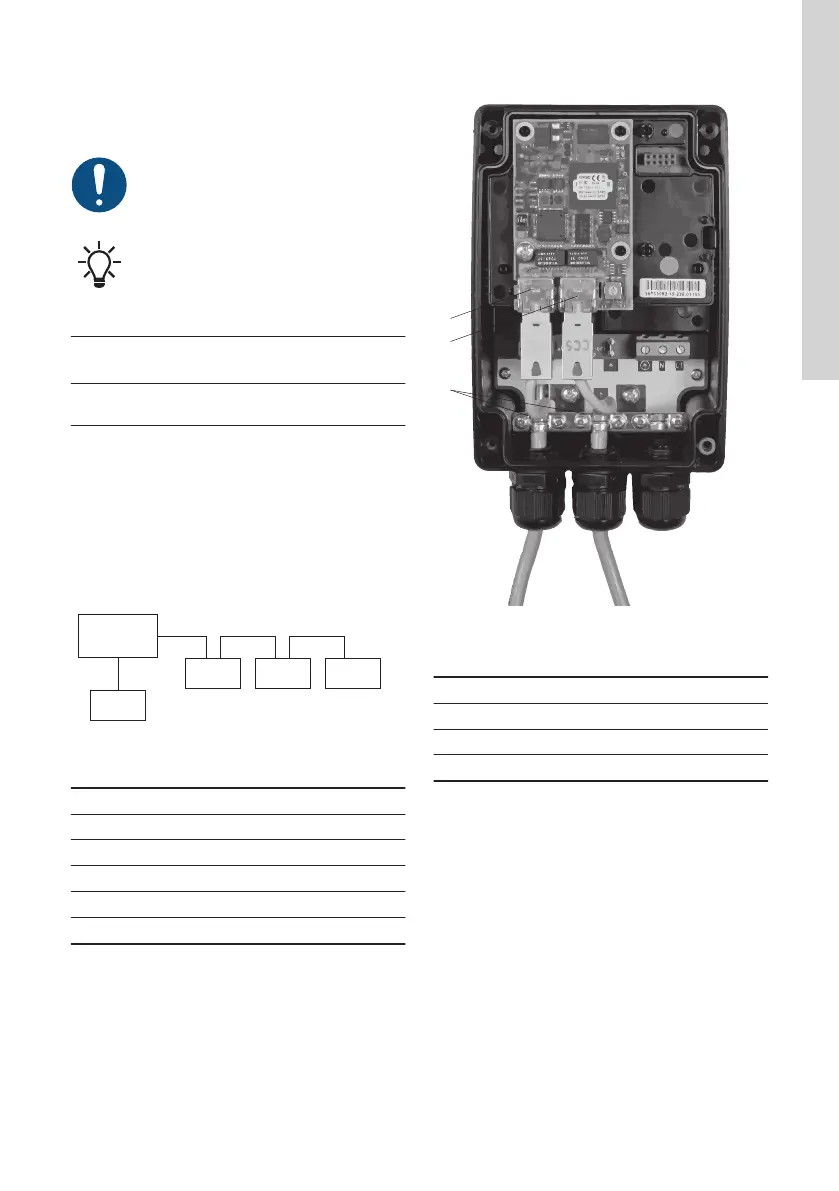

1
2
3 4 5
TM056435
Eksempel på industrielt ethernet-netværk
Pos. Beskrivelse
1 Ethernet-afbryder
2 CIM 500
3 CIM 500
4 CIM 500
5 CIM 500
1
2
3
TM057480
Eksempel på ethernet-forbindelse
Pos. Beskrivelse
1 RJ45-stik 1 til industrielt ethernet
2 RJ45-stik 2 til industrielt ethernet
3 Jordbøjle/GND
