Dansk (DK)
25
2. Installation
Installationen skal udføres af autoriseret personel i overensstem-
melse med lokale forskrifter.
2.1 Placering
LC/D 107 kan placeres ved omgivelsestemperaturer fra -30 °C til
+50 °C.
Kapslingsklasse: IP65.
Ved udendørs brug skal LC/D 107 placeres i et beskyttende skur/
skab.
LC/D 107 må ikke udsættes for direkte sollys.
2.2 Montering
Før montering fjernes eventuelle transportsikringer, som er place-
ret i kabinettet.
Montér LC/D 107:
• på en plan vægflade,
• med Pg-forskruningerne nedad
(montering af yderligere Pg-forskruninger skal ske i kabinet-
tets bundplade),
• med fire skruer i monteringshullerne i kabinettets bagplade, se
fig. 1. Monteringshullerne skal forinden gennembores med et
4 mm bor. Montér skruerne. De medleverede plastkapper
monteres på skruerne (IP65).

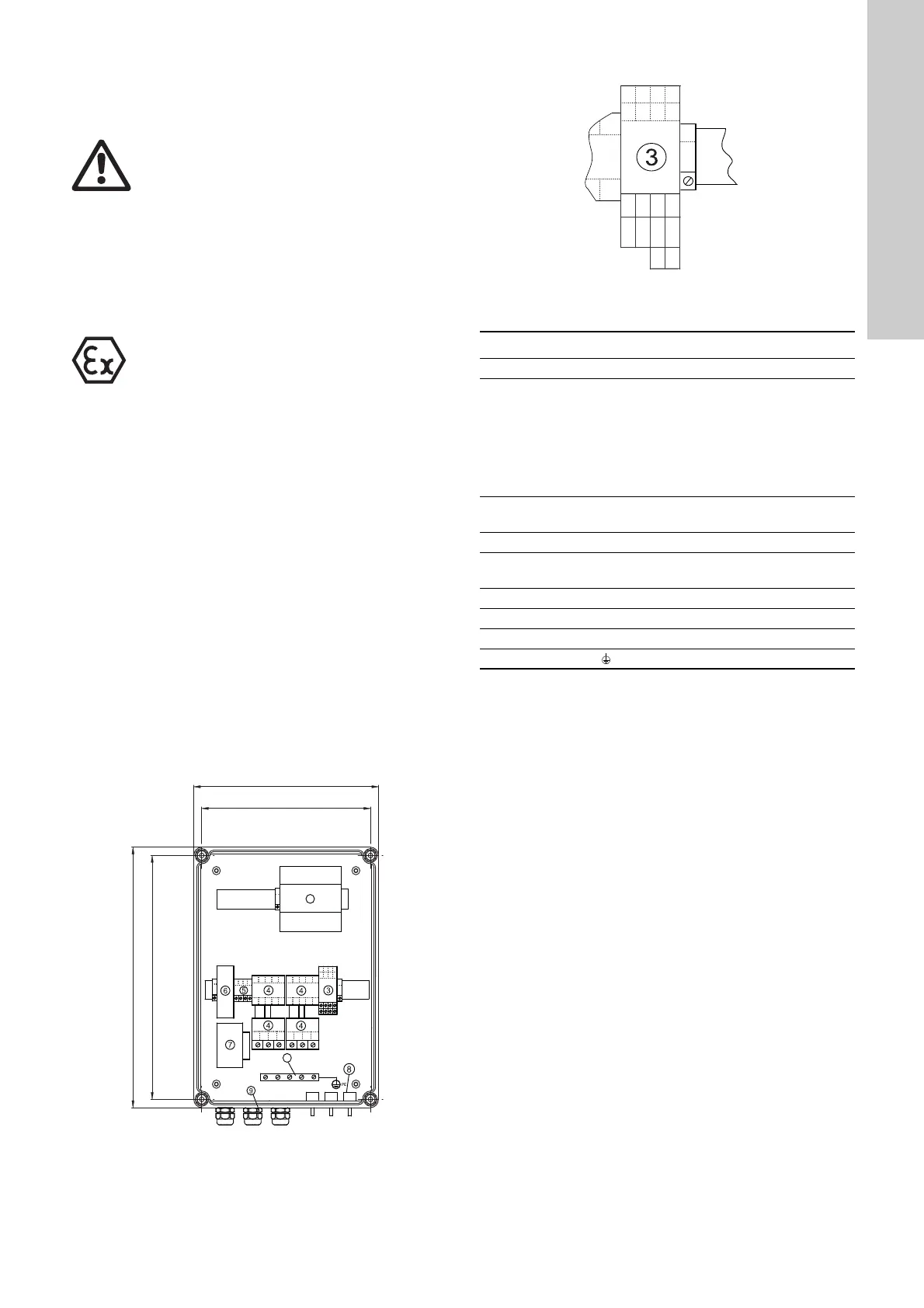

Fig. 1 viser den indvendige opbygning for LCD 107
(LC 107 er opbygget på lignende måde).
Fig. 1
Fig. 2 viser klemmemærkningen af pos. 3.
Fig. 2
Signaturforklaring til fig. 1 og 2:
Bemærk: Trykslangerne til niveauklokkerne må maksimalt have
en længde på 20 meter.
Advarsel
Før der påbegyndes arbejde på pumper, som pum-
per sundhedsfarlige væsker/medier, skal der foreta-
ges en grundig rengøring/udluftning af pumper,
brønde og lign. i overensstemmelse med lokale for-
skrifter.
Før ethvert indgreb i LC/D 107 og arbejde på pumper,
brønde og lign. skal forsyningsspændingen være
afbrudt, og det skal sikres, at den ikke uforvarende
kan genindkobles.
Advarsel
Selve styringen LC/D 107 må ikke installeres i eks-
plosionsfarlige områder. Kun niveauklokkerne må
installeres i eksplosionsfarlige områder.
TM01 4783 0500
TM01 4832 0999
Pos. Beskrivelse
1 Modul CU 212 for LCD (modul CU 211 for LC).
3
Klemrække med:
• indgange for motorens PTC-modstand/termoafbryder
(T11-T21, T12-T22) ,
• udgang til ekstern alarmmelder for højvandsalarm
(H-NC, H-COM, H-NO).
• udgang til ekstern alarmmelder for fællesalarm
(G-NC, G-COM, G-NO).
4
Motorværn pumpe 1 og 2 (kontaktsæt og påbygget
termorelæ).
5 Klemrække for forsyningsspænding.
6
Sikringsholdere for styrestrømssikringer
(1 til 3 afhængig af spændings-/strømvariant).
7 Skilletrafo (kun ved LCD).
8 Pressostat for niveauindgang.
9 Pg-forskruninger.
10 Jordskinne (
PE
).
T22
T12
T21
T11
H-NO
H-COM
H-NC
G-NO
G-COM
G-NC
