Nederlands (NL)
65
2. Montage
De montage moet uitgevoerd worden door bevoegd personeel en
conform de plaatselijke reglementeringen.
2.1 Plaats
De LC/D 107 mag geïnstalleerd worden in omgevingstemperatu-
ren van -30 °C tot +50 °C.
Beschermingsklasse: IP65.
Als de LC/D 107 buiten wordt geplaatst, moet dat in een bescher-
mende kast of schutstal gebeuren.
De LC/D 107 mag niet blootgesteld worden aan rechtstreeks zon-
licht.
2.2 Montage
Verwijder vóór het monteren de transportbeschermingen uit de
binnenzijde van de behuizing.
Monteer de LC/D 107:
• tegen een vlakke muur,
• met de Pg-kabelwartels naar onder
(als er bijkomende Pg-kabelwartels nodig zijn, moeten deze
gemonteerd worden in de bodemplaat van de behuizing),
• met vier schroeven doorheen de montagegaten in de rugplaat
van de behuizing, zie afbeelding 1. De montagegaten moeten
geboord worden met een boor van 4 mm. Breng de schroeven
aan in de montagegaten, en draai ze vast aan. Breng de mee-
geleverde plastic afdekdoppen aan op de schroeven (IP65).

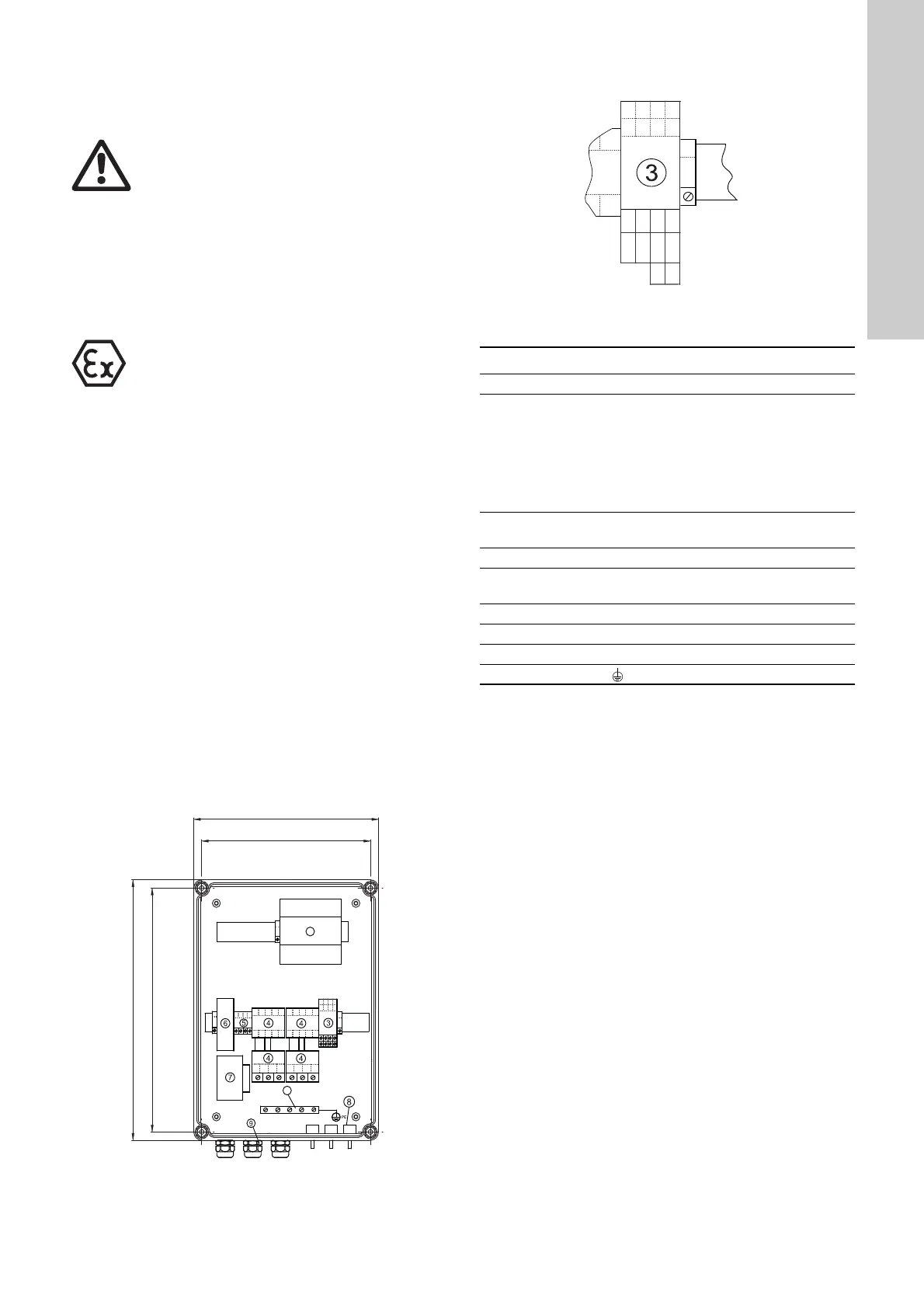

Afbeelding 1 toont de inwendige opbouw van de LCD 107
(de LC 107 is op dezelfde manier geassembleerd).
Afb. 1
Afbeelding 2 toont de aansluitpunten die aanwezig zijn op
positie 3.
Afb. 2
Verklaring van de symbolen in afbeelding. 1 en 2:
Opmerking: Maximale lengte van de drukslangen voor de belvor-
mige niveau-opnemers is 20 meter.
Waarschuwing
Voor het verpompen van vloeistoffen die risico's kun-
nen inhouden voor de gezondheid, moeten pompen,
putten, enz. grondig worden gereinigd en verlucht
volgens de plaatselijke reglementeringen.
Alvorens de LC/D 107 aan te sluiten of alvorens te
werken aan pompen, putten, enz., moet gecontro-
leerd worden of de stroomtoevoer onderbroken werd,
en moet ervoor gezorgd worden dat deze per onge-
luk niet opnieuw kan worden ingeschakeld.
Waarschuwing
De LC/D 107-sturing mag niet geïnstalleerd worden
in zones met ontploffingsgevaar. Alleen de peilme-
ters mogen geïnstalleerd worden in zones met ont-
ploffingsgevaar.
TM01 4783 0500
TM01 4832 0999
Pos. Omschrijving
1 Module CU 212 voor LCD (module CU 211 voor LC).
3
Aansluitblok met:
• ingangen voor de PTC-weerstand/thermische schake-
laar van de motor (T11-T21, T12-T22),
• uitgang voor het extern toestel voor het hoog alarm
(H-NC, H-COM, H-NO).
• uitgang voor het extern toestel voor het algemene
alarm (G-NC, G-COM, G-NO).
4
Motorbeveiligingsrelais, pompen 1 en 2 (met contacten
en thermisch relais).
5 Aansluitblok voor de stroomtoevoer.
6
Zekeringhouders voor de zekeringen van stuurschake-
lingen (1 tot 3 volgens de spannings-/stroomvariant).
7 Isolatietransformator (alleen voor LCD).
8 Drukschakelaar voor de peilingang.
9 Pg-kabelwartels.
10 Aardingsblok (
PE
).
T22
T12
T21
T11
H-NO
H-COM
H-NC
G-NO
G-COM
G-NC
