Grundfos LC 107 User Manual

Nederlands (NL)
70
5. Werking en functies - LCD 107
tweepompensturing

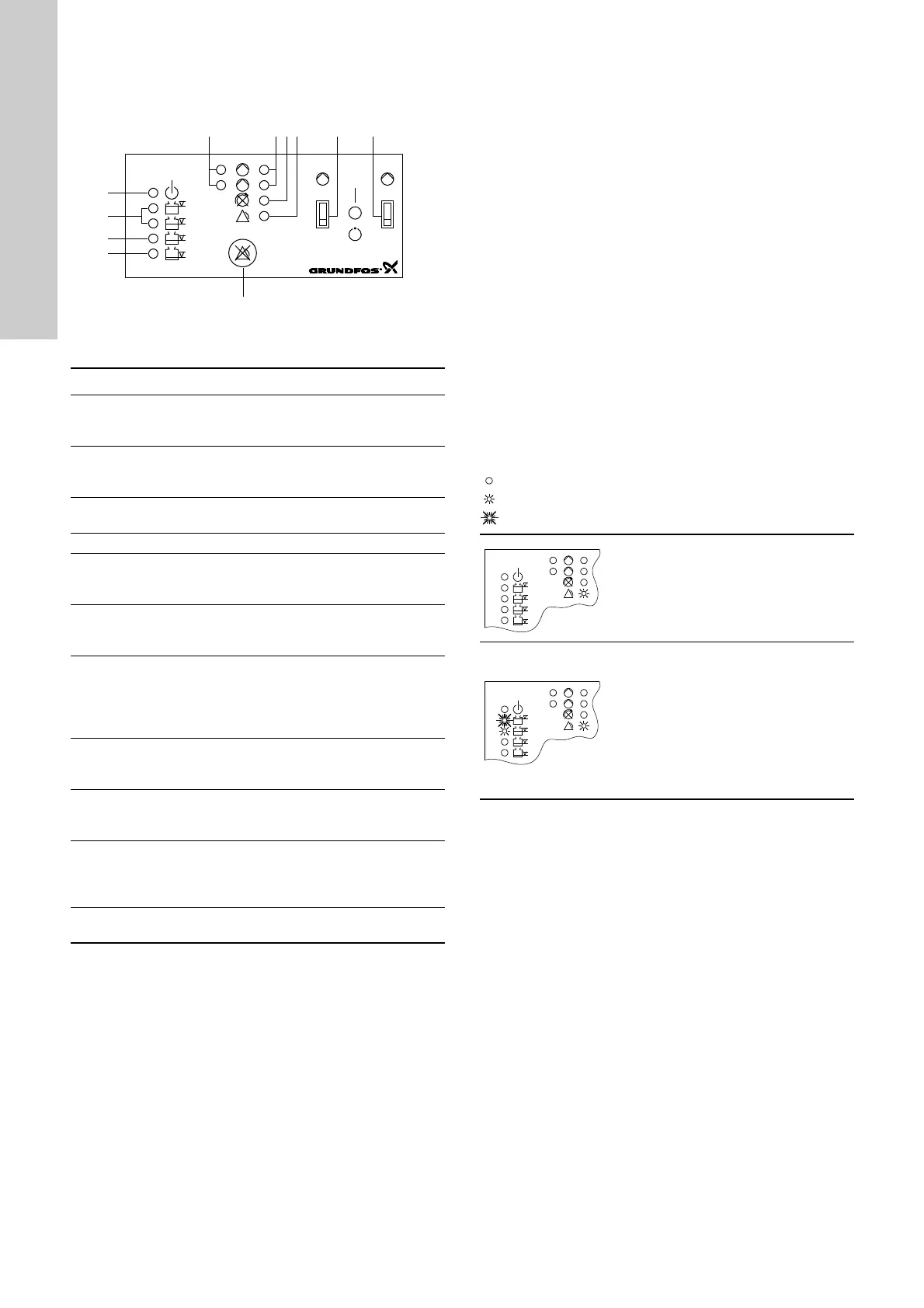

Afbeelding 5 toont het bedieningspaneel van de CU 212-module.
Afb. 5
Verklaring van de symbolen in afb. 5:
5.1 Functies van de batterijnoodvoeding -
LCD 107 tweepompensturing
Als er een batterijnoodvoeding voor de CU 212 (accessoire) is
geïnstalleerd, zullen de onderstaande functies uitgevoerd wor-
den, als de normale stroomtoevoer naar de LCD 107 uitvalt
(zie ook de onderstaande illustraties):
• Het algemene alarm is actief, de rode verklikkerlamp brandt -
kan niet gereset (teruggesteld) worden!
• Als het externe alarmtoestel voor algemeen alarm gevoed
wordt door een externe stroombron, zal dit toestel actief zijn:
het kan niet gereset worden met de resetknop!
• De ingebouwde zoemer wordt in werking gesteld: kan gereset
worden met de resetknop!
• Als het vloeistofpeil in de put stijgt tot boven het peil van het
hoog alarm, zal de oranje verklikkerlamp bovenaan knippe-
ren en de tweede oranje verklikkerlamp van bovenaan begin-
nen te branden en blijven branden.
• Als de startvertragingsfunctie en het automatisch proefdraaien
ingesteld zijn (DIP-schakelaar 4), zal het starten vertraagd
worden, nadat de stroom is ingeschakeld, als het vloeistofpeil
voldoende hoog staat, zie sectie 2.5 De LC 107 en LCD 107
instellen.
De onderstaande tabel toont de twee situaties die zich kunnen
voordoen, als de normale stroomtoevoer naar de LCD 107 uitvalt,
en als er een batterijnoodvoeding is geïnstalleerd:
= de verklikkerlamp is uit.
= de verklikkerlamp brandt.
= de verklikkerlamp knippert.
TM01 4387 3703
Pos. Omschrijving
1
Eén groene verklikkerlamp voor iedere pomp, geeft de
startvertraging aan (knippert) en de werking van de
pomp (blijft branden).
2
Eén rode verklikkerlamp voor iedere pomp.
Knippert: Storing in PTC weerstand/thermo schakelaar
Aan: Fout in de motorbeveiliging.
3
Rode verklikkerlamp, geeft een verkeerde fasevolgorde
aan (alleen driefasige pompen).
4 Rode verklikkerlamp, geeft een algemene alarm aan.
5
ON-OFF-AUTO-keuzeschakelaar voor pomp 1,
drie standen, zie sectie 5.2 Resetknop en ON-OFF-
AUTO-keuzeschakelaar - LCD 107 tweepompensturing.
6
ON-OFF-AUTO-keuzeschakelaar voor pomp 2,
drie standen, zie sectie 5.2 Resetknop en ON-OFF-
AUTO-keuzeschakelaar - LCD 107 tweepompensturing.
7
Resetknop, drukknop voor het manueel resetten van de
alarmsignalen naar de externe alarmtoestellen en de
ingebouwde zoemer, zie sectie 5.2 Resetknop en ON-
OFF-AUTO-keuzeschakelaar - LCD 107 tweepompen-
sturing.
8
Oranje verklikkerlamp, wordt in werking gesteld door de
onderste peilmeter. Geeft het vloeistofpeil aan voor het
starten van de eerste pomp/gezamenlijk stoppen.
9
Oranje verklikkerlamp, wordt in werking gesteld door de
middelste peilmeter. Geeft het vloeistofpeil aan voor het
starten van de volgende pomp.
10
2 oranje verklikkerlampen, worden in werking gesteld
door de bovenste peilmeter. In geval van hoog alarm
knippert het bovenste verklikkerlicht en blijft het andere
branden.
11
Groene verklikkerlamp, geeft aan dat de stroomtoevoer
ingeschakeld is.
CU 212
21
1
2
1234
7
56
11
10
9
8
Stroomuitval:
• Het algemene alarm is actief.
De rode verklikkerlamp brandt.
• De groene verklikkerlamp (stroom
ingeschakeld) is uit.
Stroomuitval en hoog alarm:
• Het algemene alarm is actief.
De rode verklikkerlamp brandt.
•De oranje verklikkerlamp bovenaan
knippert.
• De tweede oranje verklikkerlamp
bovenaan brandt.
• De groene verklikkerlamp (stroom
ingeschakeld) is uit.
1
CU 212
2
CU 212
2
1
