Svenska (SE)
75
2. Installation
Arbetet ska utföras av auktoriserad personal, i enlighet med
lokala bestämmelser.
2.1 Placering
LC/D 107 kan monteras i omgivningstemperatur mellan -30 och
50 °C.
Kapslingsklass: IP65.
Vid installation utomhus ska LC/D 107 placeras väderskyddat i
skjul eller skåp.
LC/D 107 får inte utsättas för direkt solljus.
2.2 Montering
Avlägsna eventuella transportsäkringar i automatikskåpet innan
du monterar styrenheten.
Montera LC/D 107:
• på plan väggyta
• med Pg-kabelgenomföringarna vända nedåt
(om ytterligare Pg-kabelgenomföringar behövs ska dessa
monteras i botten av automatikskåpet)
• med fyra skruvar genom fästhålen i skåpets bakvägg
(se fig. 1). Borra fästhålen med 4 mm borr. Sätt i skruvarna i
fästhålen och dra åt dem. Sätt på de medföljande plasthät-
torna på skruvarna (IP65).

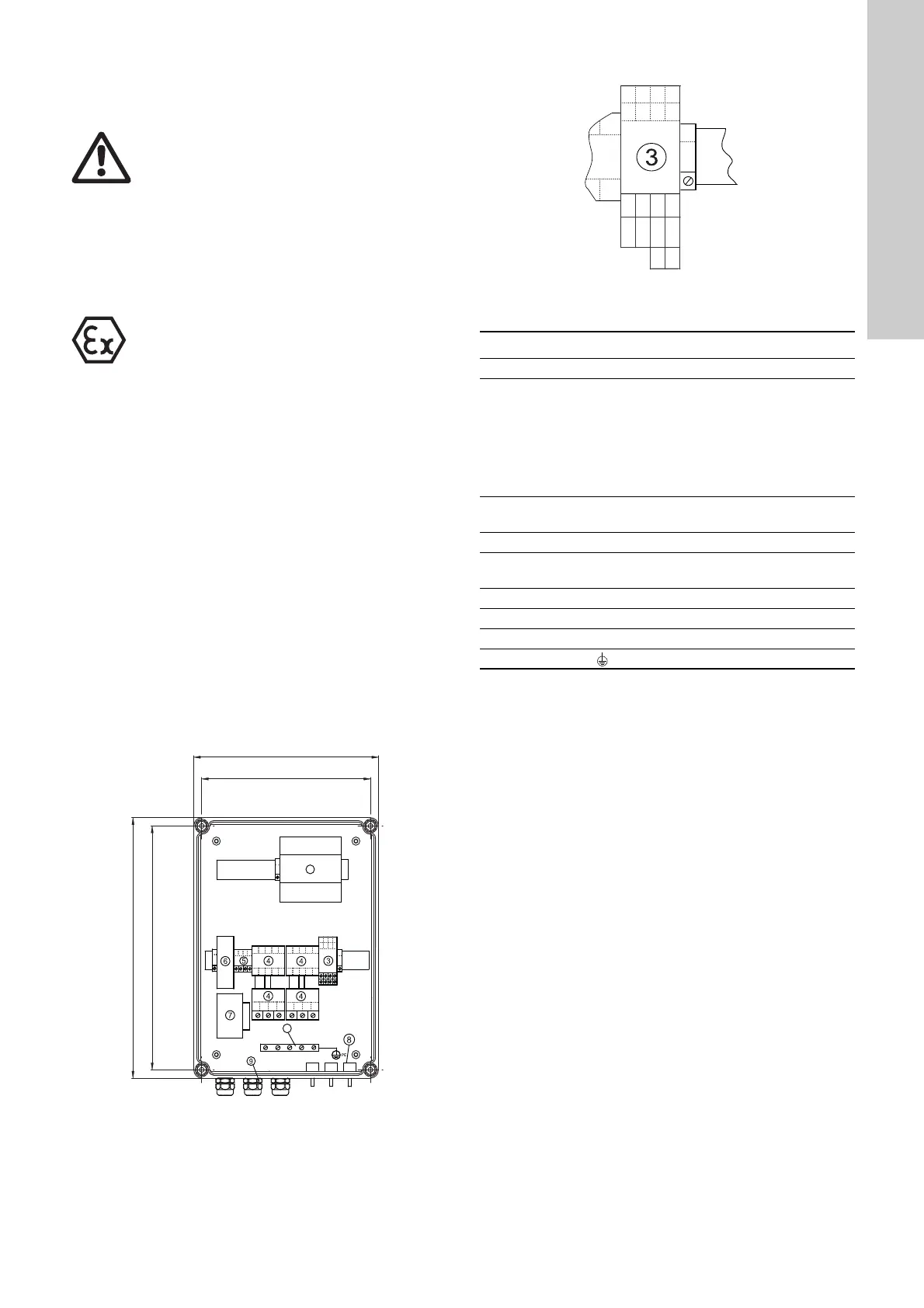

Fig. 1 visar den interna konstruktionen av LCD 107 (LC 107 är
konstruerad likadant).
Fig. 1
Fig. 2 visar plintarna listade under pos. 3.
Fig. 2
Delarna som visas i fig. 1 och 2 är
OBS: Tryckslangar för nivåklockor får vara högst 20 meter långa.
Varning
Innan något arbete påbörjas på pumpar som använts
för hälsovådliga eller potentiellt hälsovådliga vätskor
ska pumpar, brunnar etc. rengöras och ventileras
noggrant i enlighet med lokala bestämmelser.
Innan du gör några anslutningar i LC/D 107 eller utför
något arbete på pumpar, brunnar etc., ska strömför-
sörjningen vara frånslagen och sådana åtgärder vid-
tagna att den inte kan slås till oavsiktligt.
Varning
Styrenhet LC/D 107 får inte installeras i områden
med explosionsrisk. Endast nivåklockorna kan instal-
leras i område med explosionsrisk.
TM01 4783 0500
TM01 4832 0999
Pos. Beskrivning
1 Modul CU 212 för LCD (modul CU 211 för LC).
3
Plintblock med:
• ingångar för motorns PTC-termistor/termobrytare
(T11-T21, T12-T22)
• utgång för extern larmanordning för högnivålarm
(H-NC, H-COM, H-NO)
• utgång för extern larmanordning för gemensamt larm
(G-NC, G-COM, G-NO).
4
Motorskyddsreläer, pump 1 och 2 (kontakter och termo-
relä monterade).
5 Plintblock för strömförsörjning.
6
Säkringshållare för styrkretsens säkringar
(1-3 st. beroende på ström och spänning).
7 Isolertransformator (endast för LCD).
8 Tryckbrytare för nivåingång.
9 Pg-kabelgenomföringar.
10 Jordskena (
PE
).
T22
T12
T21
T11
H-NO
H-COM
H-NC
G-NO
G-COM
G-NC
