Grundig RCD 2000 Service Manual

Allgemeiner Teil / General Section RCD 2000
1 - 4 GRUNDIG Service

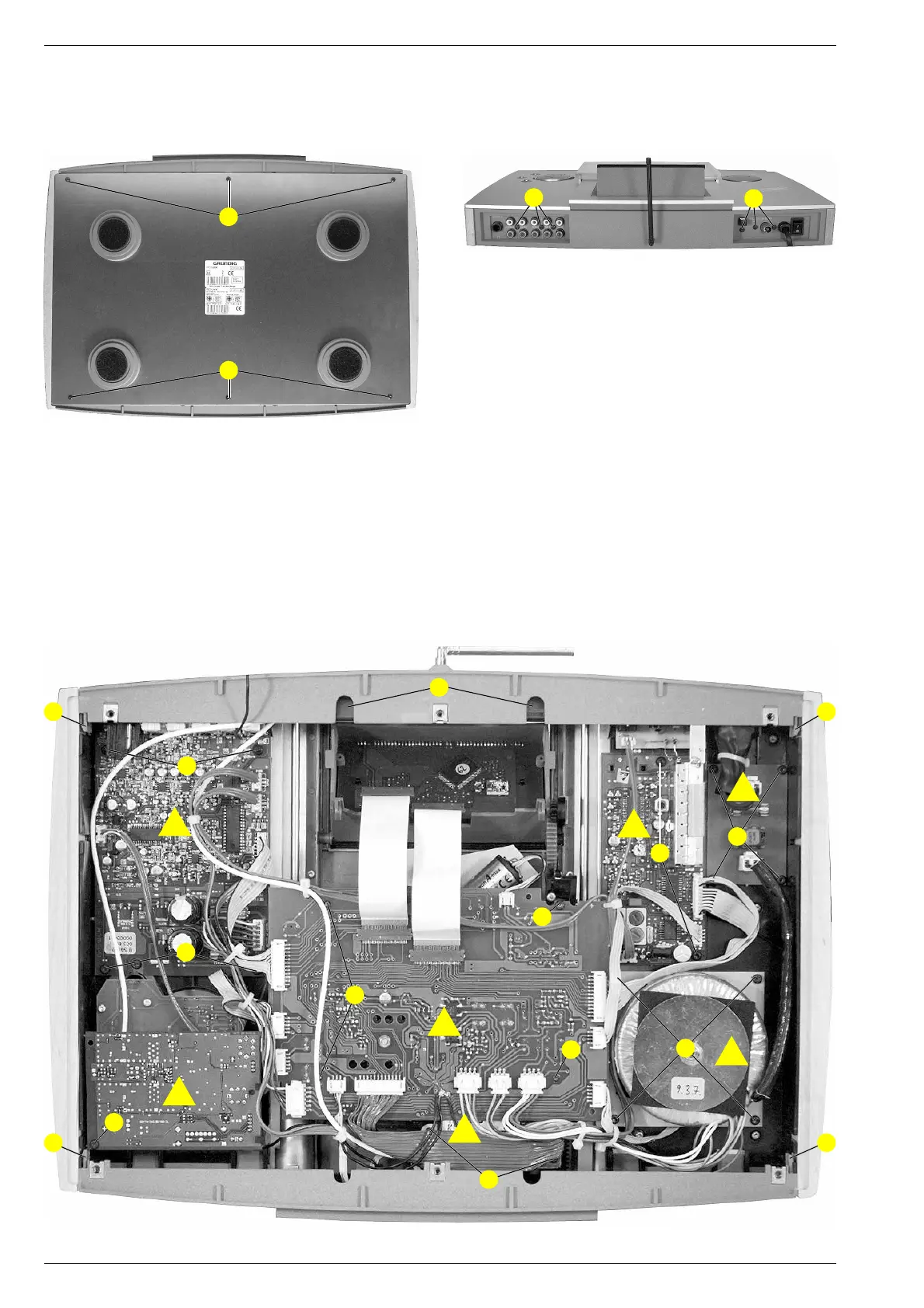

Ausbauhinweise
1. Boden entfernen
- Die 6 Schrauben A (Fig. 1) herausschrauben und den Boden
abnehmen.
Disassembly Instructions
1. Removing the bottom
- Undo 6 screws A (Fig. 1) and remove the bottom.
2. CD-Control-Platte a ausbauen
- Boden entfernen (Pkt. 1).
- 3 Schrauben D und Schraube E herausschrauben und CD-
Control-Platte herausnehmen (Fig. 3).
- Kabelbinder und Steckverbinder nach Bedarf öffnen.
3. NF-Platte b ausbauen
- Boden entfernen (Pkt. 1).
- 3 Schrauben B (Fig. 2) und 4 Schrauben F (Fig. 3) herausschrau-
ben und NF-Platte herausnehmen.
- Kabelbinder und Steckverbinder nach Bedarf öffnen.
Fig. 3
Fig. 1
Fig. 2
2. Removing the CD Control Board a
- Remove bottom (para 1).
- Undo 3 screws D and screw E and remove the CD Control Board
(Fig. 3).
- Open cable supports and connectors if necessary.
3. Removing the AF Board b
- Remove bottom (para 1).
- Undo 3 screws B (Fig. 2) and 4 screws F (Fig. 3) and remove the
AF Board.
- Open cable supports and connectors if necessary.
B
C
A
A
X
W
X
F
b
F
D
a
E
c
G
K
g
f
J
V
D
e
I
d
H
V
