Grundig RR 710 CD - Control Board

Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs RR 710 CD / RR 750 CD Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs RR 710 CD / RR 750 CD
GRUNDIG Service GRUNDIG Service3 - 11 3 - 12

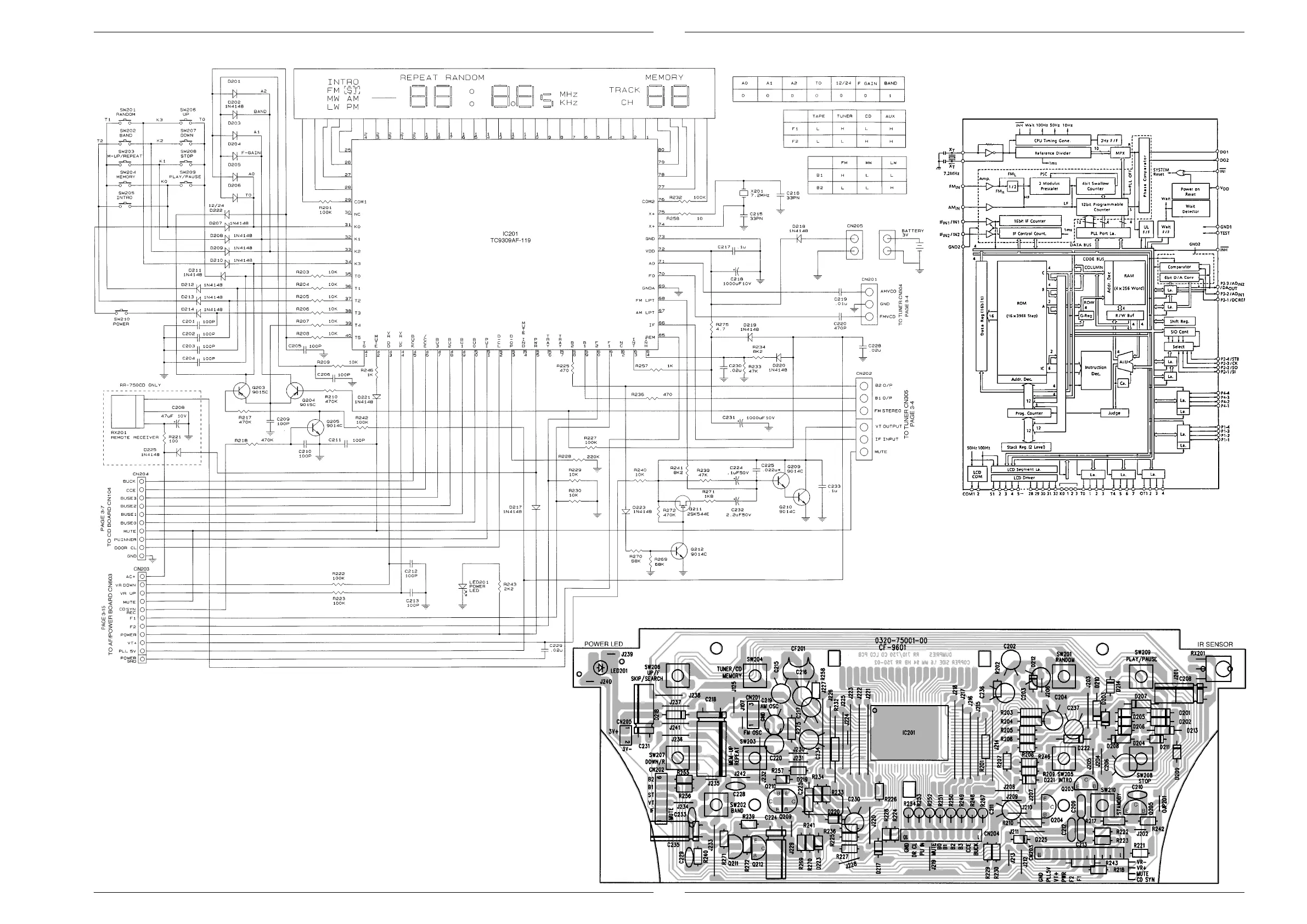

Bedienteil / Control Board
TC9309AF
GLEICHSPANNUNGEN BEI FUNKTION CD-"STOP" GEGEN MASSE (GND) GEMESSEN.
DC-VOLTAGES MEASURED AGAINST MINUS TERMINAL (GND) ON FUNCTION CD-"STOP".
Control Board
Bestückungsseite / Component Side
