Grundig STR 6000 - PCB Component Layouts

Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs STR 6000 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs STR 6000
GRUNDIG Service GRUNDIG Service
Für die tatsächliche Bauteilbestückung ist das Schaltbild maßgebend!
The circuit diagram is relevant for the actual component assembly!
2 - 11 2 - 12

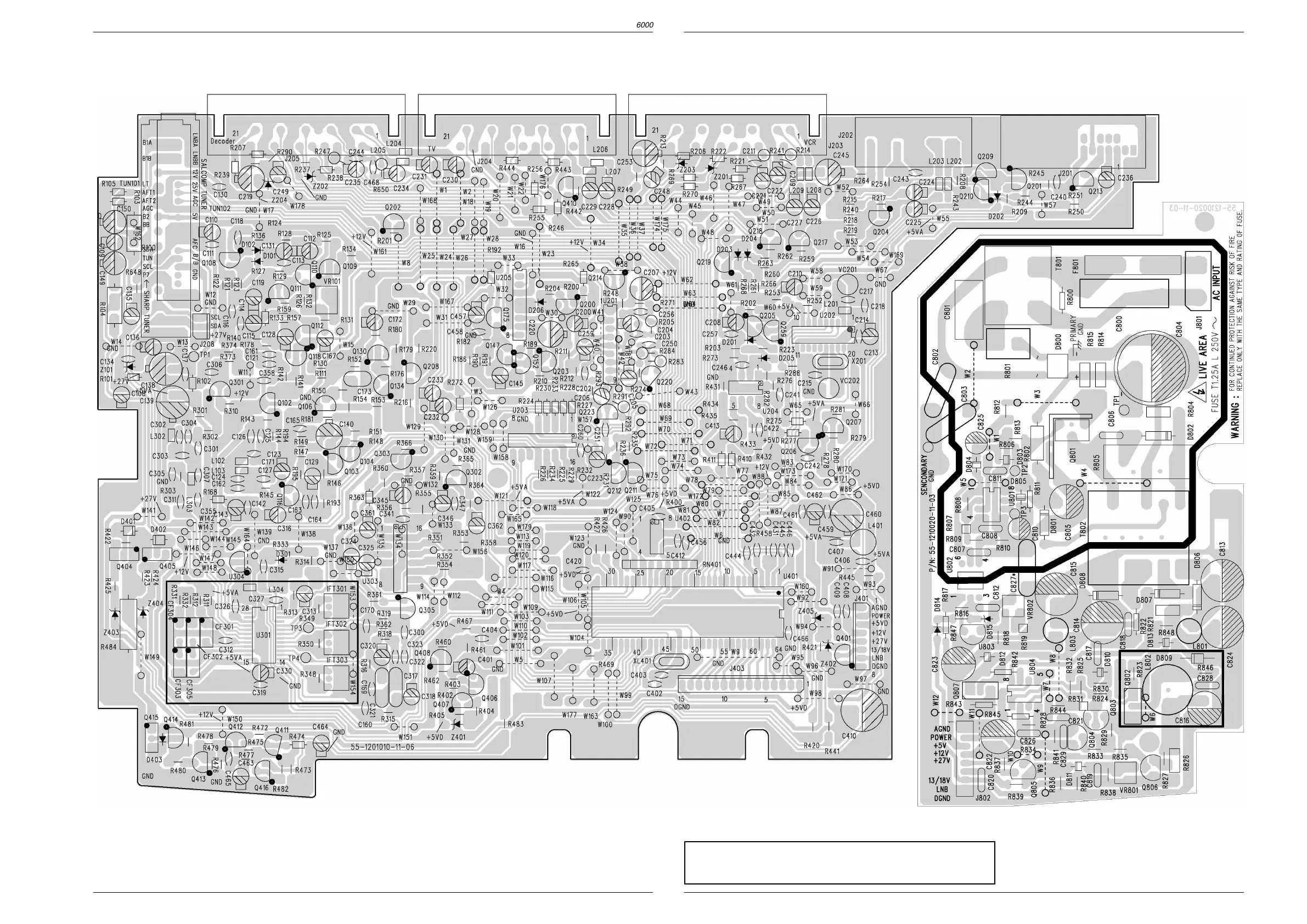

Druckplattenabbildungen / Layout of PCBs
