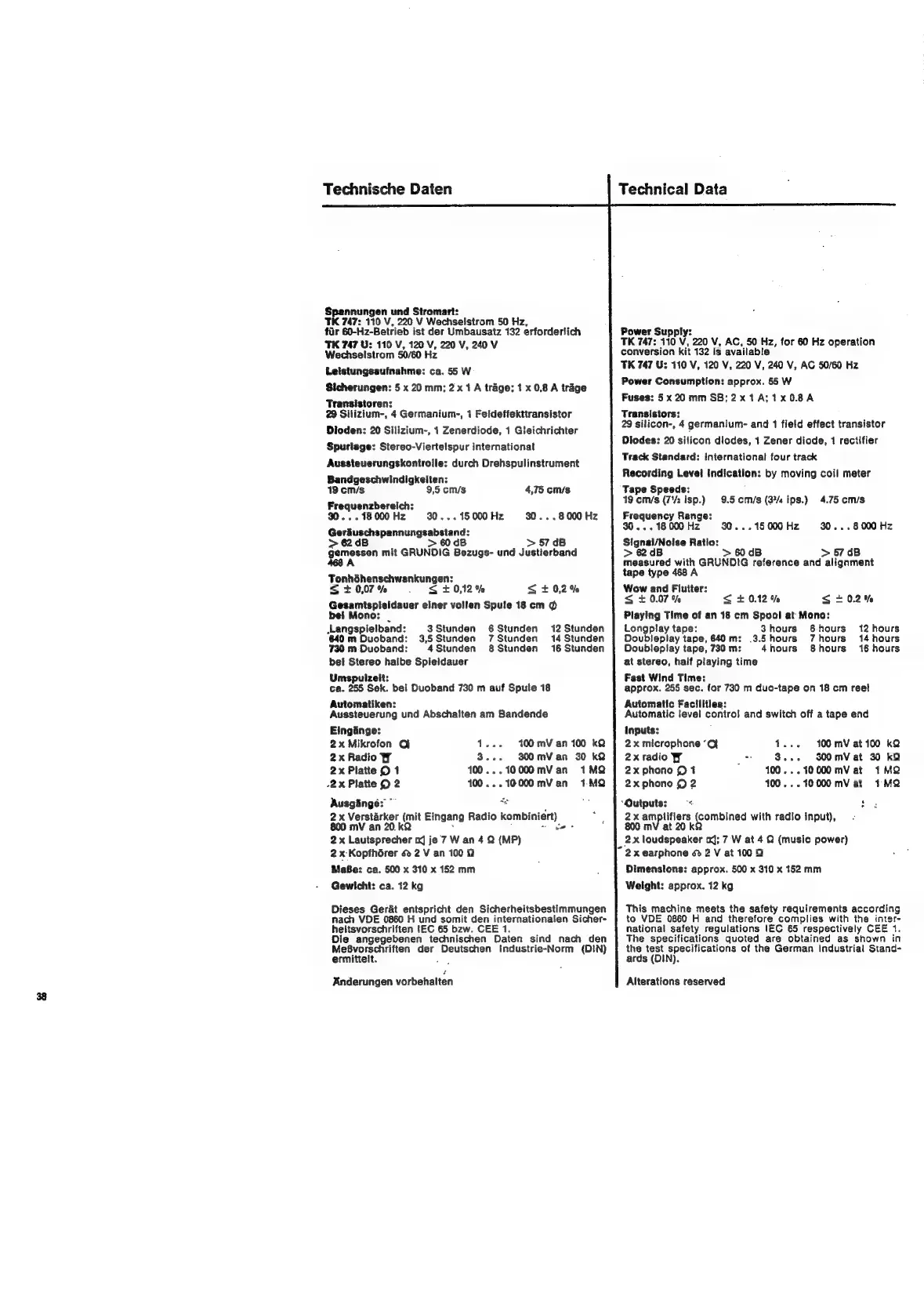

Technische Daten
Technical Data
Spannungen und Stromart:
TK 747: 110 V, 220 V Wechselstrom. 50 Hz,
ftir 60-Hz-Betrieb ist der Umbausatz 132 erforderlich
TK 747 U: 110 V, 120 V, 220 V, 240 V
Wechselstrom 50/60 Hz
Lelstungsaufnahme: ca. 55 W
Sicherungen: 5 x 20 mm; 2x 1A trage; 1 x 0,8 A trage
Transistoren:
29 Silizium-, 4 Germanium-, 1 Feldeffekttransistor
Dioden: 20 Silizium-, 1 Zenerdiode, 1 Gieichrichter
Spurlage: Stereo-Viertelspur international
Aussteuerungskontrolle: durch Drehspulinstrument
Mendgoect windigneten:
19 cm/s 9,5 cm/s 4,75 cm/s
zraquenzreralch:
- « 18 000 Hz 30... 15 000 Hz 30... 8000 Hz
Stue nenranee set:
> 60 dB > 57 dB
gemesson mit GRUNDIG Bezugs- und Justierband
Tonhdhenschwankungen:
S + 0,07 % Ss + 0,12% S+02%
Gesamtsplieidauer einer vollen Spule 18 cm @
bel Mono: |
Langspielband: 3Stunden 6Stunden 12 Stunden
640 m Duoband: 3,5Stunden 7Stunden 14 Stunden
730 m-Duoband: '4Stunden 8 Stunden 16 Stunden
bei Stereo halbe Spieldauer
Umspulzeit:
ca. 255 Sek. bei Duoband 730 m auf Spute 18
Automatiken:
Aussteuerung und Abschalten am Bandende
Einginge:
2x Mikrofon Oj 1... %00mVan 100 kQ
2x Radio WY 3... 3%0mVan 30 kQ
2x Platte © 1 100...10000mVan 1MQ
-2x Platte © 2 100...10000mVan 1MQ
Ausgiingé: ~ 2
2.x Verstarker (mit Eingang Radio kombiniert) . :
800 mV an 20. k&2 vo:
2x Lautsprecher o je 7 W an 4 Q (MP)
2x-Kopfhérer 6 2 V an 100 Q
MaBe: ca. 500 x 310 x 152 mm
Gewlcht: ca. 12 kg
Dieses Gerat entspricht den Sicherheitsbestimmungen
nach VDE 0860 H und somit den internationalen Sicher-
heitsvorschriften [EC 65 bzw. CEE 1.
Die angegebenen technischen Daten sind nach den
pelecch toatl alt der Deutschen Industrie-Norm (DIN)
ermittelt .
Anderungen iene:
Power Supply:
TK 747: 110 V, 220 V, AC, 50 Hz, for 60 Hz operation
conversion kit 132 is available
TK 747 U: 110 V, 120 V, 220 V, 240 V, AC 50/60 Hz
Power Consumption: approx. 55 W
Fuses: 5x 20mm SB;2x1A;1x0.8A
Transistors:
29 silicon-, 4 germanium- and 1 field effect transistor
Diodes: 20 silicon diodes, 1 Zener diode, 1 rectifier
Track Standard: international four track
Recording Level ingkeatipns by moving coil meter
Tape Speeds:
19 cm/s (7'/2 isp.)
Frequency Range:
30... 18000 Hz 3...
Signal/Noise Ratio:
> 62 dB 60 dB > 67 dB
measured with GRUNDIG reference and alignment
tape type 468 A
Wow and Flutter:
S + 0.07 % S + 0.12 % S+02%
Playing Time of an 18 cm Spool at Mono:
9.5 cm/s (3% ips.) 4.75 cm/s
15 000 Hz 30... 8000 Hz
Longplay tape: 3hours 6hours 12 hours
Doubleplay tape, 640m: 3.5 hours 7hours 14 hours
Doubleplay tape, 730 m: 4hours 8hours 16 hours
at stereo, half playing time
Fast Wind Time:
approx. 255 sec. for 730 m duo-tape on 18 cm reel
Automatic Facilities:
Automatic level control and switch off a tape end
Inputs:
2x microphone ‘O 4... 100mVat100 kQ
2x radio - 3... WOmVat 30 kQ
2x phono © 1 : 100...10000mVat 1M
2x phono * 2 100... 10000 mV at 1MQ
‘Outputs: . :
2x amplifiers (combined with radio input),
800 mV at 20 k2
2.x loudspeaker og; 7 W at 4 Q (music power)
” 2x earphone 6 2 V at 100 Q
Dimensions: approx. 500 x 310 x 162 mm
Welght: approx. 12 kg
This machine meets the safety requirements accerding
to VDE 0860 H and therefore complies with the inter-
national safety regulations 1EC 65 respectively CEE 1.
The specifications quoted are obtained as shown in
the test specifications of the German Industrial Stand-
ards (DIN).
Alterations reserved
