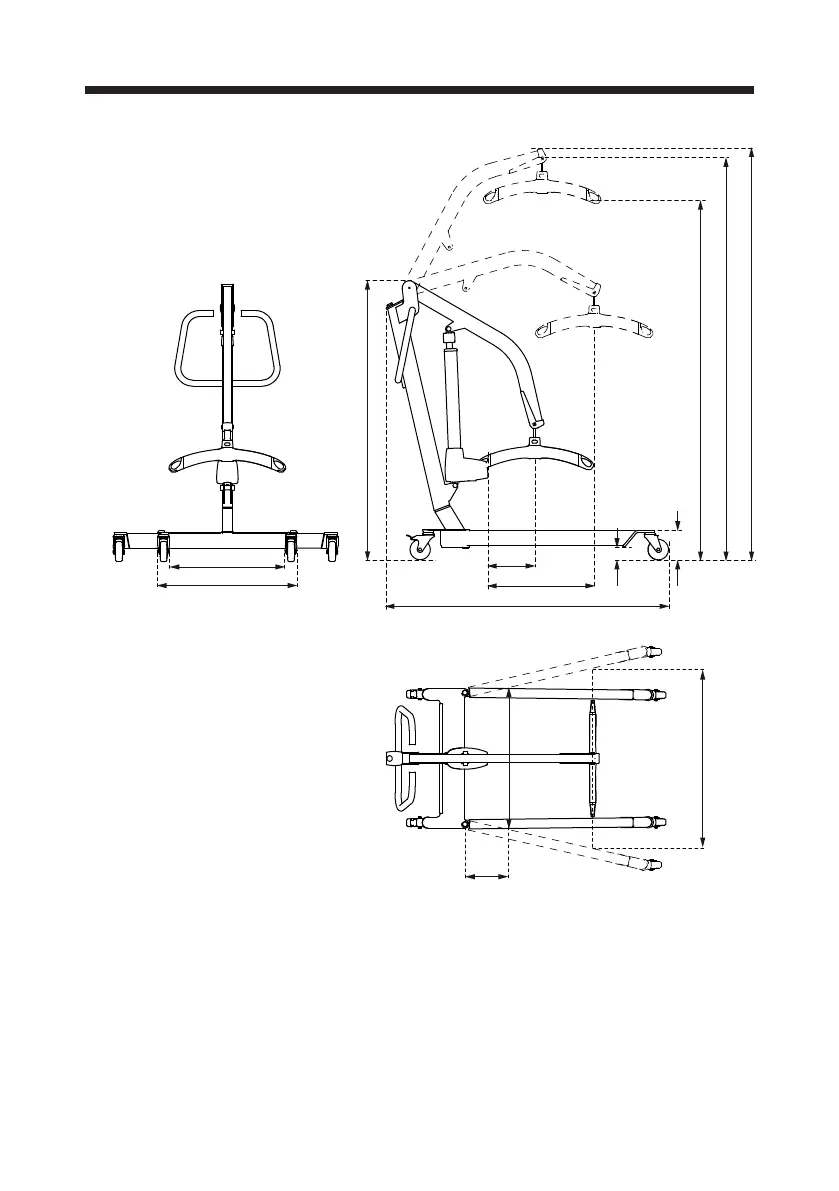

600 TechnicalSpecications
A . . . . . . . . . . . . . . . . . . . . . 64 mm *
B . . . . . . . . . . . . . . . . . . . . 143 mm *
C. . . . . . . . . . . . . . . . . . . 2013 mm *
D. . . . . . . . . . . . . . . . . . . 1232 mm *
E . . . . . . . . . . . . . . . . . . . . 229 mm
F . . . . . . . . . . . . . . . . . . . . 518 mm
G. . . . . . . . . . . . . . . . . . . 1322 mm
H min/max . . . . . . . .664/1967 mm *
I min/max . . . . . . . . .456/1759 mm *
J min/max . . . . . . . . . .572/994 mm
K min/max . . . . . . . . 695/1111 mm *
L . . . . . . . . . . . . . . . . . . . . 212 mm
M. . . . . . . . . . . . . . . . . . . . 889 mm
* If wheels Ø 80 mm are used, deduct 25 mm
