GYS GYSPOT ARCPULL 200 - Page 103

103
GYSPOT ARCPULL 200
1
Ventilateur 24V / 24V fan / Ventilator 24 V / Ventilador 24V / Ventilator 24V / Вентилятор
24В / Ventilatore 24V
51018
2
Support ventilateur ARCPULL / Fan support ARCPULL / Halterung Lüfter ARCPULL / Soporte
ventilador ARCPULL / Держатель вентилятора ARCPULL / steun voor ventilator ARCPULL /
Supporto ventilatore ARCPULL
98050
3
Electrovanne 2 voies 24V / 2-way solenoid valve 24V / Magnetventil, 2 Wege, 24 V /
Двойной электромагнитный клапан 24В / Magneetventiel 2-voudig 24V / Solenoide 2 vie
24V
71542
4
Coupleur gaz BSP20 / Gas coupler BSP20 / Gasanschluss BSP20 / Electroválvula 2 vías 24V /
Соединитель для газа BSP20 / Gaskoppeling BSP20 / Accoppiatore gas BSP20
55090
5
Ecran graphique / Graphic card / Grakdisplay / Pantalla gráca / Acople gas BSP20 /
Графический экран / Grasch scherm / Schermo graco
51992
6
Protection écran / Screen protection / Displayschutz / Protección de pantalla / Screen pro-
tector / Защитная крышка экрана / Protezione schermo
56175
7
Support écran / Screen support / Displayhalter / Soporte pantalla / Основание, на котором
крепится экран / Screen support / Supporto schermo
56172
8 Clavier / Keypad / Bedienfeld / Teclado / Панель управления / Bedieningspaneel / Tastiera 51961
9
Embase texas femelle 25 / Female dinse connector 25 / Texasbuchse 25 / Conector Texas
hembra 25 / Гнездо Texas 25 / Texas aansluiting, vrouwelijk 25 / Colletto texas femmina 25
51524
10
Connecteur pistolet / Gun connector / Pistolenanschluss / Conector pistola / Коннектор для
пистолета / Aansluiting pistool / Connettore pistola
93226ST
11
Interrupteur M/A / ON/OFF switch / Einschalter / Interruptor M/A / Прерыватель Вкл/
Выкл/ Schakelaar ON/OFF / Interruttore M/A
52460
12
Capuchon de protection / Protection cap / Schutzkappe / Tapa de protección / Защитная
крышка / Beschermkapje / Coperchio di protezione
43123
13
Carte électronique / Electronic board / Platine / Placa electrónica / Электронная плата /
Printplaat / Scheda elettrica
97433C
14
Self de sortie / Output capacitor / Ausgangsdrossel / Inductancia de salida/ Выходной
дроссель / Inductor uitgang / Self di uscita
63644
15
Cordon secteur 3P + Terre 1.5 mm² / Power supply cable 3P + Earth 1.5 mm² / Netzleitung
3P + PE 1,5 mm²/ Cable electrico 3P + Tierra 1.5 mm² / Сетевой шнур 3 фазы + Земля
1.5мм²/ Netsnoer 3P + Aarde 1.5 mm² / Cordone presa 3P + Terra 1.5 mm²
21570

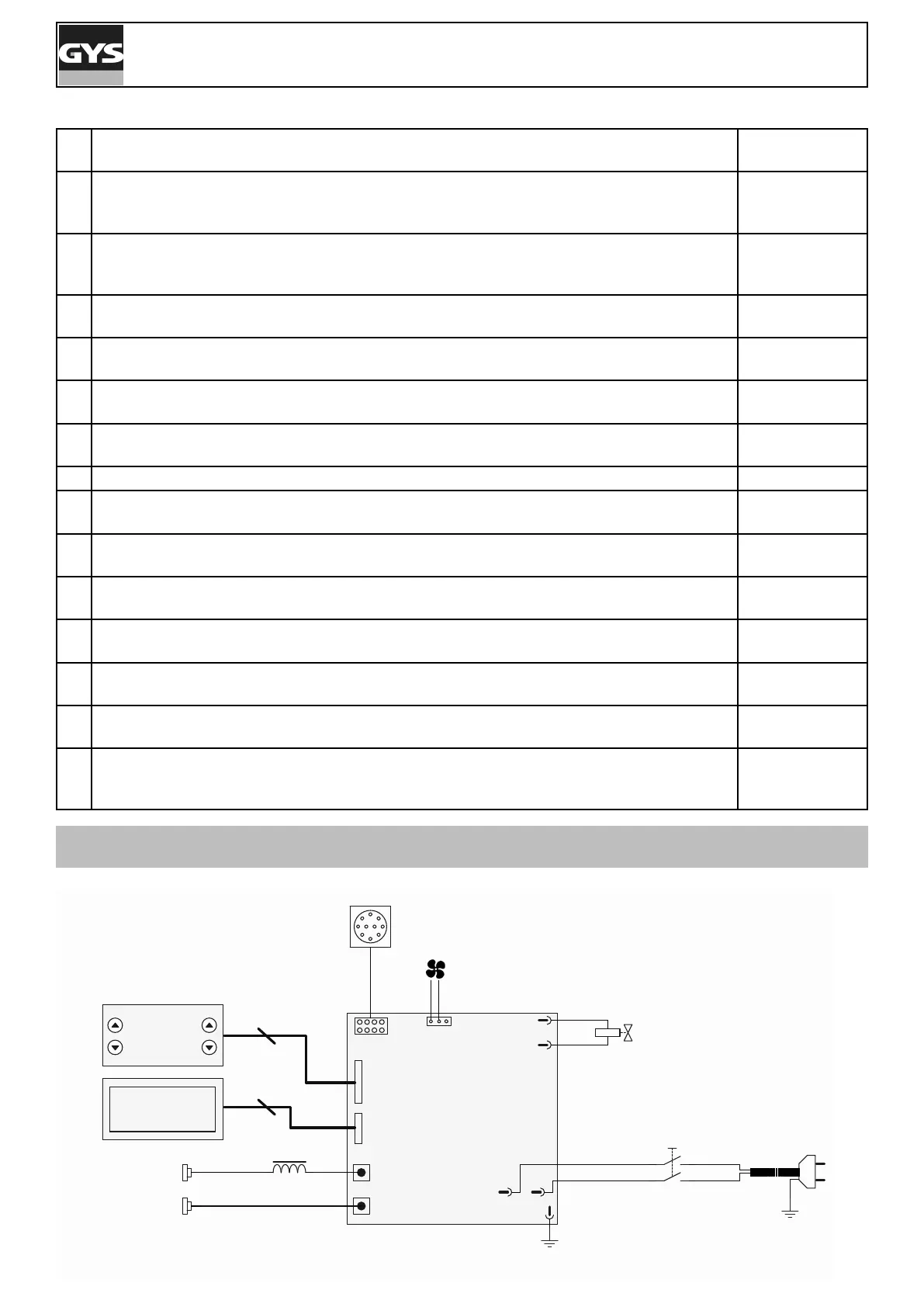

SCHÉMA ÉLECTRIQUE / CIRCUIT DIAGRAM /SCHALTPLAN/ DIAGRAMA ELECTRICO
/ЭЛЕКТРИЧЕСКАЯ СХЕМА / ELEKTRISCHE SCHEMA / SCEMA ELETTRICO
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
D
D
C
C
B
B
A
A
1
GYS SA
134, bld des loges
53941 Saint BERTHEVIN
FRANCE
Gyspot Arcpull
057470 1
Titre
Taille: Référence:
Date:
Dessinateur:
Indice :
Page sur
A3
Fonction: Générateur Gyspot Arcpull
A.CHAUVEAU
16/02/2018
Fonction:
2
97433C
71542
21570
52460
51018
63644
51524
51524
51961
N
L
51992
16
22
93226ST
TERRE
TERRE
