GYSPOT ARCPULL 200
DE

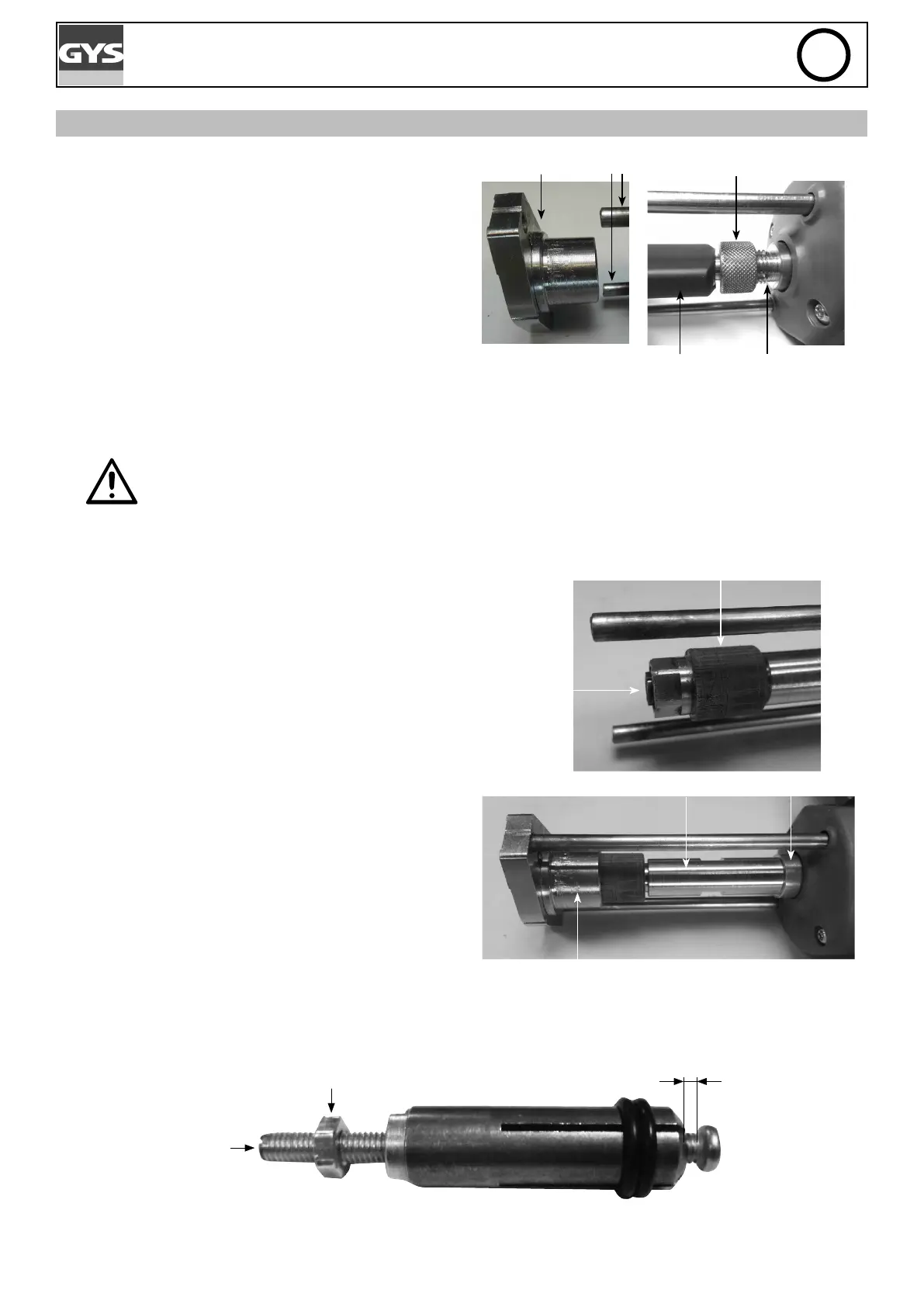

AUWECHSELN EINES ELEKTRODENHALTERS
Ausbau eines Elektrodenhalters
• Entfernen Sie gegebenenfalls den Schutz und die Gasab-
dichtung von den Stiften für die Masseverbindung.
• Entfernen Sie die Schrauben und den Verriegelungsring
mit dem Ringträger oder dem Bolzenträger.
Verriegelungring
Stift für Masse
-
verbindung
Schutz und
Abdeckung
Pistolenlauf
Elekrodenhalter
Wiedereinsetzen eines Elektrodenhalters
• Elektrodenhalter in Pistolenlauf einsetzen.
• Verriegelungsring anschrauben und überprüfen, ob der Elektrodenhalter fest sitzt.
Der Sicherungsring muss von Hand festgeschraubt werden. Eine Klemme darf nicht genutzt werden.
Einsetzen eines Bolzenhalters
• Den Träger für den Bolzenhalter in den Pistolenlauf einfüh-
ren und festschrauben.
• Die Düse für den Gasschutz auf den Träger des Bolzenhal-
ters setzen und leicht festschrauben.
• Führen Sie den zuvor ausgerichteten Bolzenhalter in die
Düse für den Gasschutz.
• Schrauben Sie die Düse für den Gasschutz fest.
• Richten Sie den Schutz und die Gasabdichtung mit den
Stiften für die Masseverbindung aus, und verschrauben Sie
diese.
Hinweis : Beim Verschrauben der verschiedenen Elemente
muss der Pistolenlauf immer mit einem Maulschlüssel bloc-
kiert sein.
Düse für Gasschutz
Bolzenhalter
Träger für den Bolzenhalter
Schutz und Gasabdichtung
Pistolenlauf
Einstellung des Bolzenhalters
• Gegenmutter und Schraube des Bolzenhalters abschrauben.
• Bolzen in den Halter der Schraubenmutter einführen.
• Schraube des Bolzenhalters so anziehen, dass 5 mm Gewinde überstehen zwischen dem Ende des Bolzenhalters.
• Gegenmutter blockieren.
Borgmoer
Schroef
5 mm
