56
GYSPOT ARCPULL 200
ES

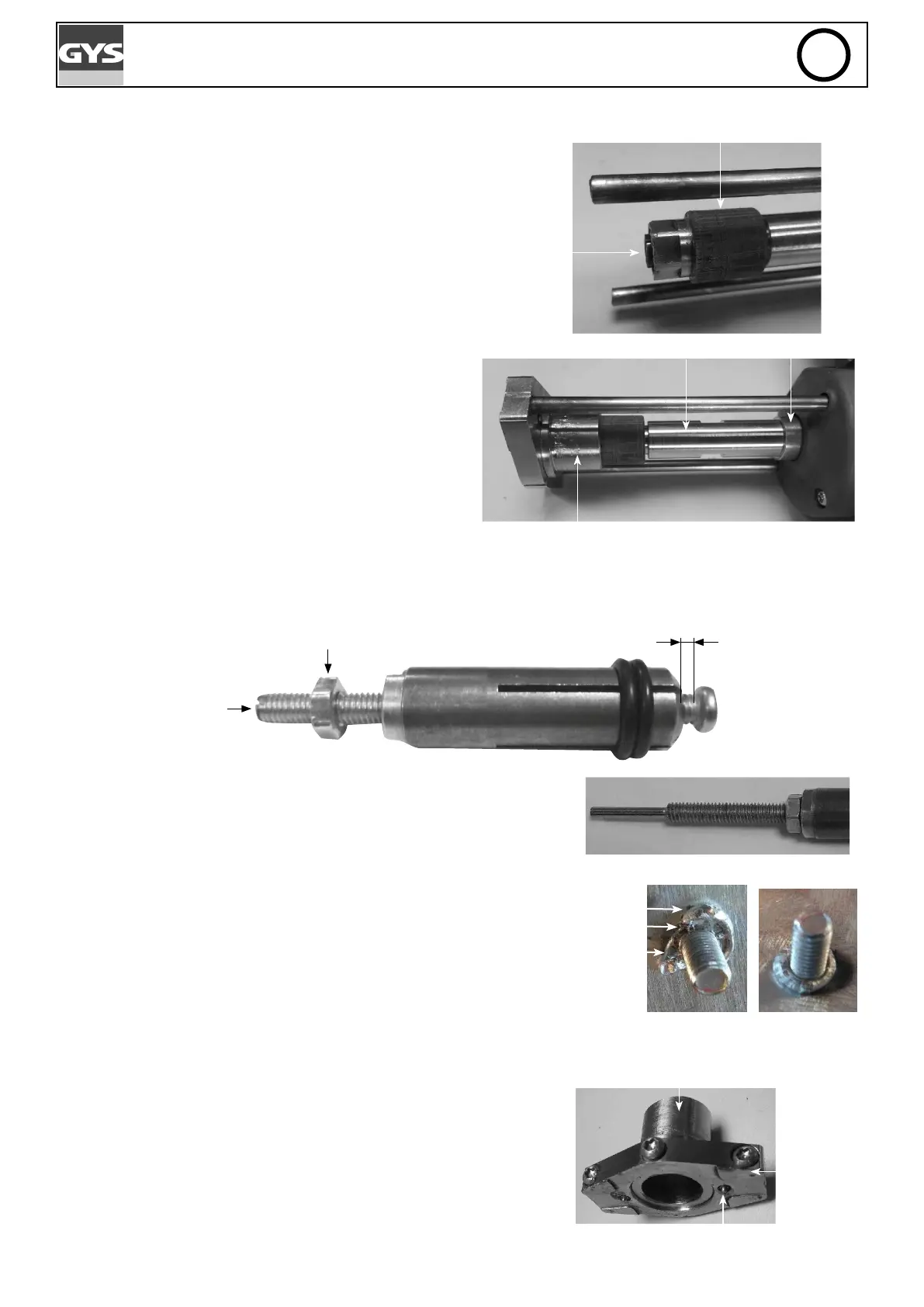

Reemplazo de un soporte de pernos
• Coloque y atornille el soporte de los pernos en el cañón
de la pistola.
• Coloque y enrosque ligeramente la boquilla de protección
de gas en el soporte del perno.
• Coloque el soporte de pernos previamente ajustado en la
boquilla de protección.
• Atornille la boquilla de protección
• Reposicione y enrosque la base y la tapa en la varilla de
tierra.
Nota: Al atornillar los distintos componentes, el cañón del
arma siempre debe ser bloqueado con llaves planas.
Boquilla de gas
protector
Porta-pernos
Soporte del porta-pernos
Soporte y capuchón
Canon
Ajuste del soporte de los pernos
• Desatornille la contratuerca y el tornillo del portapernos.
• Inserte el perno en el portatuercas.
•Ajuste el tornillo del soporte del perno para obtener 5mm entre su extremo y la base de la rosca del inserto (perno).
• Bloquee la contratuerca
contratuerca
tornillo
5 mm
Nota: Es posible soldar insertos de hasta 45 mm de largo. Por encima de
30 mm de longitud, puede ser necesario desenroscar completamente e
invertir la dirección del tornillo de ajuste del porta pernos.
Nota : Si la soldadura del espárrago muestra las marcas del soporte del
espárrago en la costura de soldadura, ajuste el tornillo del soporte del
espárrago para sacar el espárrago del soporte del espárrago un poco más.
marcas
Instalación de la base de conexión a tierra y la cubierta de protección contra el gas:
• Inserte la cubierta protectora de gas en la base y bloquéela con el
tornillo.
capuchón de gas
protector
Base de
recuperación
masa
Pulsador
