GYSPOT ARCPULL 200
RU

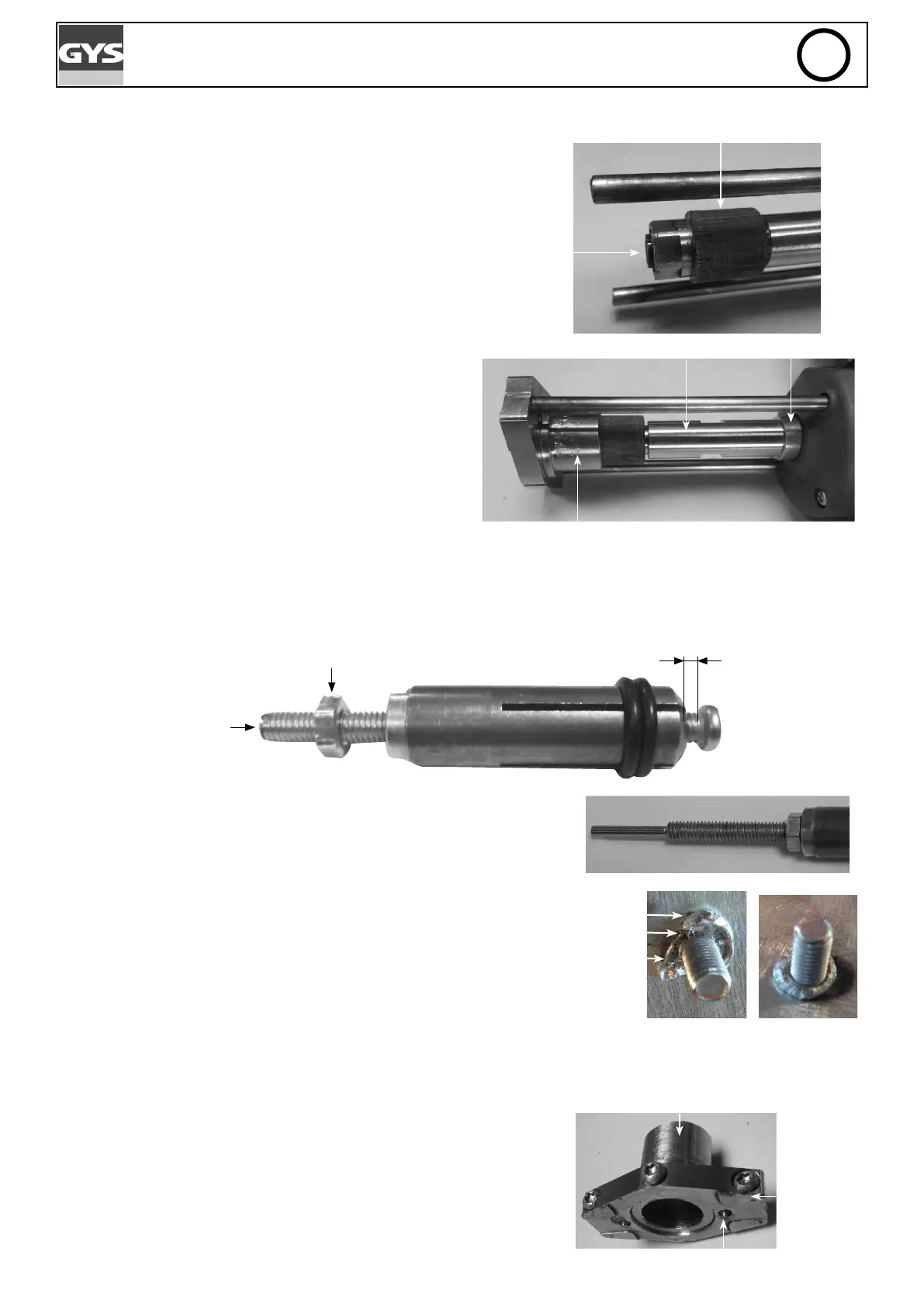

Repose d’un porte-goujon
• Установите и вверните держатель шпильки в ствол
пистолета.
• Установите и слегка прикрутите газозащитное сопло к
опоре шпильки.
• Установите держатель шпильки, предварительно
отрегулированный в защитную насадку.
• Привинтить защитную насадку.
• Установите и привинтите контактную вставку и
заглушку к стержням для восстановления массы.
Примечание: При завинчивании различных элементов
ствол пистолета всегда должен быть заблокирован
гаечными ключами с открытым концом.
Газозащитное сопло
Цанга для
шпилек
Держатель цанги для шпилек
Контактная вставка и заглушка
Втулка
Регулировка держателя шпильки
• Открутите контргайку и винт держателя шпильки..
• Вставьте шпильку в гайкодержатель.
• Отрегулируйте винт держателя шпильки, чтобы расстояние между его концом и основанием резьбы вставки
составляло 5 мм (шпилька).
• Закрепите контргайка.
Локнут
К черту
5 mm
Примечание: можно сваривать вставки длиной до 45 мм. При длине
свыше 30 мм может потребоваться полностью выкрутить и повернуть
направление регулировочного винта держателя шпильки.
Примечание: Если при сварке шпильки видны метки держателя
шпильки по сварному шву, отрегулируйте винт держателя шпильки
так, чтобы вытащить шпильку из держателя шпильки еще немного.
метки
Установка заземляющей массы и защитного колпачка для газа:
• Установите защитную крышку для газа в контактную вставку для
восстановления массы и закрепите ее винтом.
Противогазный
колпак
Контактная
вставка
заземления
Толкатели
