GYSPOT ARCPULL 200
GEREEDSCHAP PISTOOL

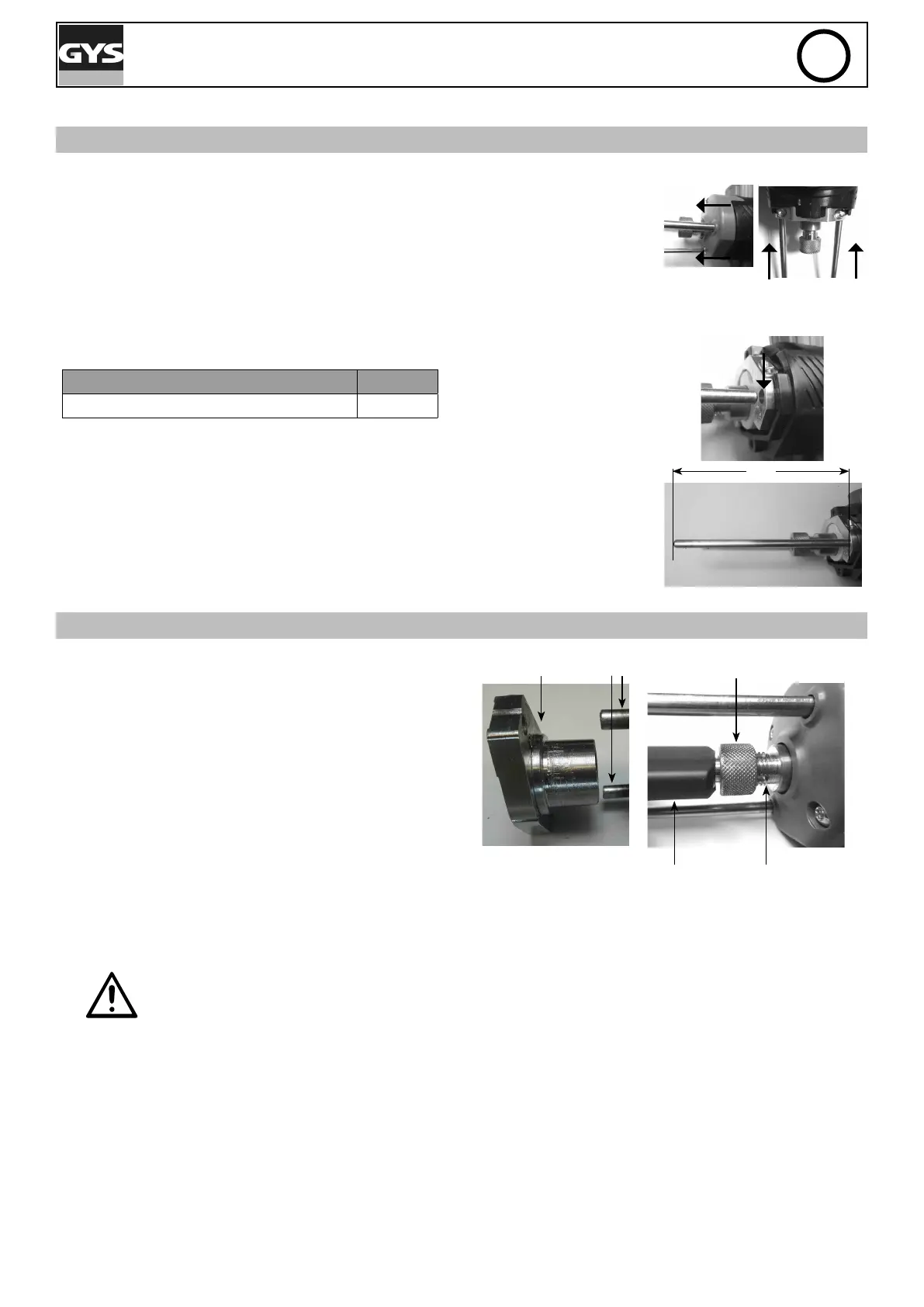

VERVANGEN VAN DE AARDPENNEN VAN HET PISTOOL
Verwijderen van de pennen
• Schroef de twee schroeven aan de voorzijde los en beweeg voorzichtig de behuizing
in de richting van de voorkant van het pistool.
• Schroef voorzichtig de twee bevestigingsschroeven los.
• Verwijder de pennen door eraan te trekken.
Inbrengen van de pennen
• Breng de pennen in in de daarvoor bestemde uitsparing.
• Pas de lengte van de pennen aan, afhankelijk van de door u uit te voeren lasklus.
Op te lassen onderdeel L (mm)
Nagels, isolatie-schroef, trekoog 120
• Draai de twee schroeven weer aan.
• Sluit de behuizing.
• Draai de schroeven aan de voorzijde weer vast.
NB : Voor het uitvoeren van deze handeling wordt aanbevolen om de elektrode-houder
te verwijderen, door de vergrendelring wat losser te schroeven.
Schroeven voor-
zijde :
Bevestigingss-
chroeven pennen :
Uitsparing aarde-pennen :
L cm
VERVANGEN ELEKTRODE-HOUDER
Verwijderen van een elektrode-houder
• Verwijder het blokje en de gasbeschermer van de aarde-
pennen.
• Schroef de vergrendelring los en verwijder deze met de
trekoog-houder of de klinknagel-houder.
Vergrendelring
Aarde-penBlokje en
gasbeschermer
Loop
Trekoog-houder
Aanbrengen van een trekoog-houder
• Plaats de elektrode-houder in de loop van het pistool.
• Schroef de vergrendelring vast en controleer of de trekoog-houder niet beweegt.
De vergrendelring moet met de hand aangedraaid worden. Geen tang gebruiken.
NL
