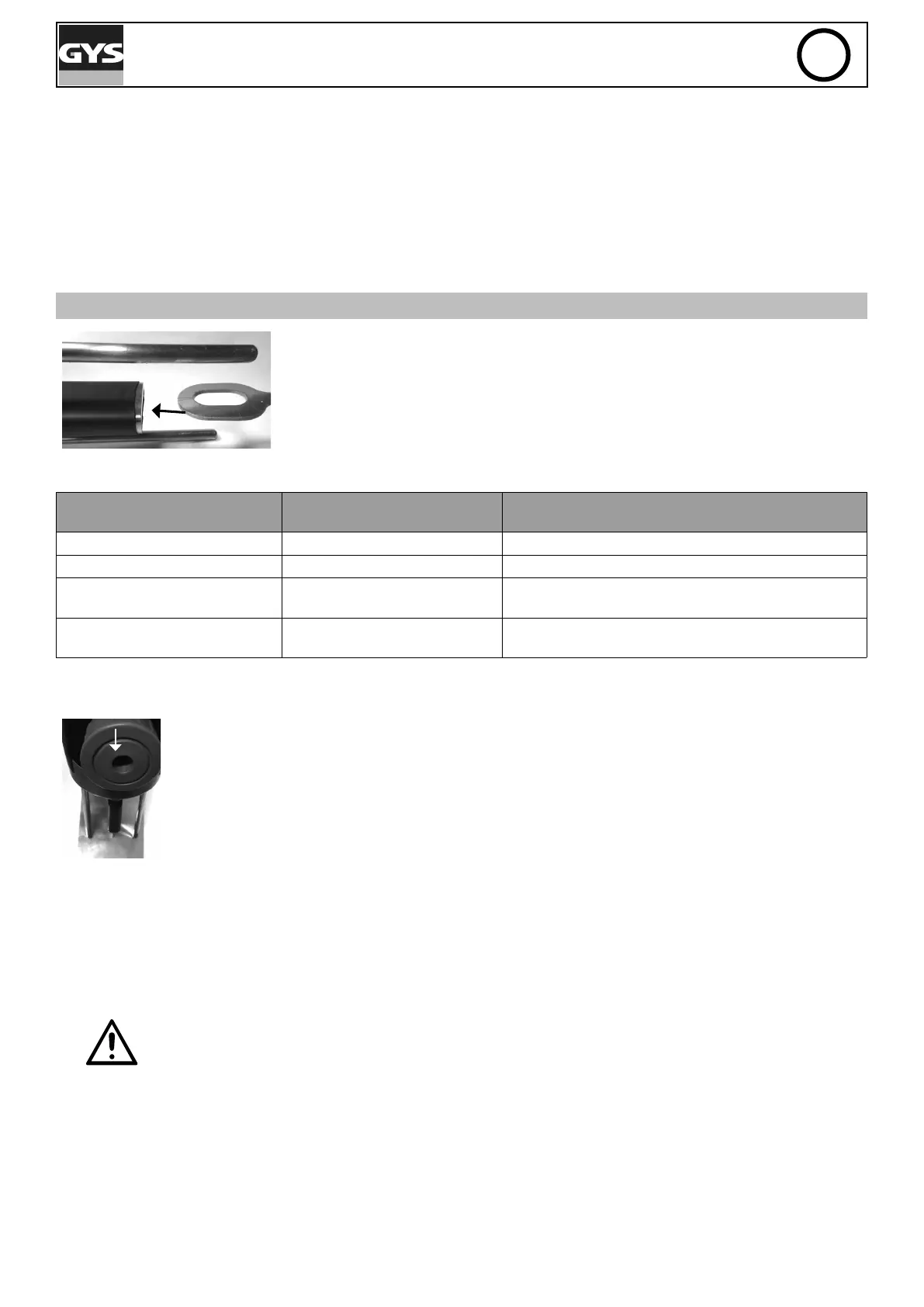

GYSPOT ARCPULL 200
IT
Il decapaggio : l’arco elettrico di debole intensità esegue il decapaggio della lamiera. Il calore generato dall’arco elimina
le impurità (grassi, oli, protezione zincata, etc.) della lamiera.
L’arco : la corrente d’arco crea un bagno di fusione sulla lamiera e mette in fusione l’estremità dell’inserto.
L’aggancio : la pistola immerge l’inserto nel bagno di fusione.
Nota: Lo spessore della lamiera non deve essere inferiore a ¼ del diametro dell’inserto nel caso dell’acciaio, e ½ del
diametro nel caso dell’alluminio.
SALDATURA PER ARCO TIRATO CON L’ARCPULL 200
• Pulire e sgrassare la zona da saldare.
• Installare l’utensile appropriato sulla pistola (porta-anello, porta-perno, ecc...)
Ove possibile, montare il cuscinetto e la sua custodia di protezione alla ne delle
aste, nonchè la canna e il relativo ugello.
• Posizionare un inserto (anello di tiraggio, perni, ecc...) nell’utensile della pistola.
Vericare la polarità dei cavi texas della pistola :
Inserto da saldare
"Raccordo del cavo positivo
(segno rosso)"
Cavo texas negativo
Anello di tiraggio alluminio Terminale texas negativo (-) Terminale texas positivo (+)
Anello di tiraggio acciaio Terminale texas positivo (+) Terminale texas negativo (-)
Perno, tassello di isolamento in
acciaio, ecc...
Terminale texas positivo (+) Terminale texas negativo (-)
Perno, tassello di isolamento in
alluminio
Terminale texas positivo (+) Terminale texas negativo (-)
Manopola di blocco delle
barre di recupero della
massa :
• Modicare le regolazioni di saldatura necessarie (modalità sinergica o manuale).
• Sbloccare le aste di recupero di massa con la manopola.
• Posizionare la pistola sulla lamiera.
• Mettere in contatto l’inserto con la lamiera. Quando la pistola emette un « bip » o si accende il
LED contatto (blu), bloccare le barre di ripresa di massa con la manopola.
• Premere il pulsante torcia.
• Terminata la saldatura, sollevare la pistola per liberare l’elettrodo (anello o perno).
Nota 1 : La saldatura di aneli deve imperativamente essere effettuata con degli anelli nuovi.
Nota 2 : Per assicurare il buon posizionamento della saldatura, tracciare una croce perpendicolare sulla lamiera e farla
coincidere con le marcature esteriori del cuscinetto.
Nota 3 : La saldatura dei prigionieri deve essere effettuata orizzontalmente.
Non chiudere eccessivamente la manopola di bloccaggio delle aste della pistola.
