GYSPOT ARCPULL 350
ES

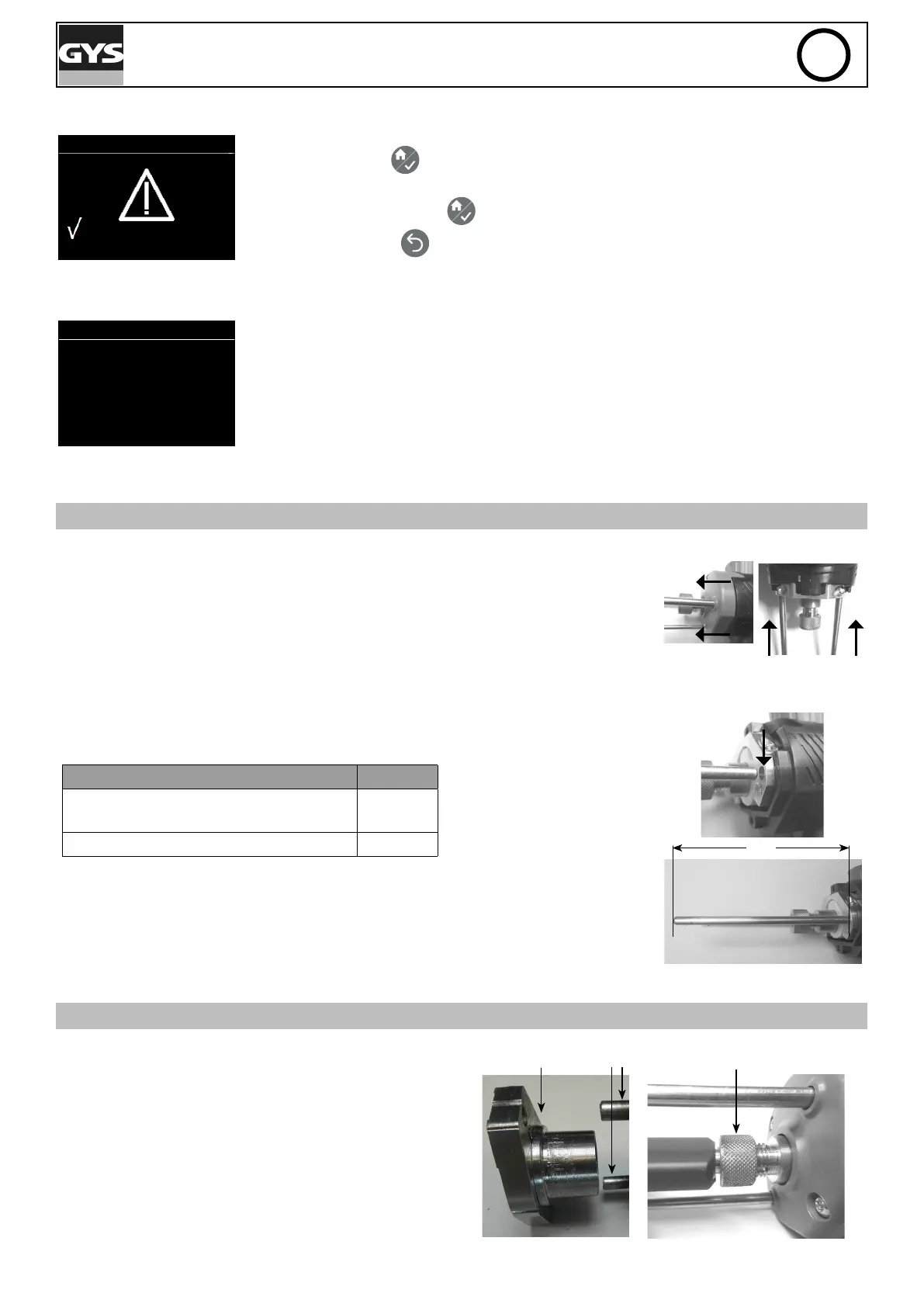

Reset máquina
Reset maqui na
: 3 seg.
par a val i dar
Cuando « Reinicio máquina » está seleccionado en el menú Conguración, presionar una
vez en menú/validar
hace entrar el equipo en el sub-menú de reinicio de máquina.
Presione sobre menú/validar
durante 3 seg para validar el reinicio del producto.
Presione sobre volver
para volver al menú Conguración y anular el reinicio del pro-
ducto.
Panel de informaciones
Info
Sof t gene V0. 0
Har d gene V0. 0
Sof t pi st ol a V0. 0
Har d pi st ol a V0. 0
El panel de información precisa los números de versiones del programa y hardware del
generador y de la pistola (si esta está conectada).
HERRAMIENTAS PARA LA PISTOLA
CAMBIO DE VARILLAS DE TOMA DE MASA DE LA PISTOLA
Colocación de varillas
• Desenrosque los dos tornillos del panel frontal y aoje la cubierta ligeramente hacia
el frente del arma.
• Desatornille ligeramente los dos tornillos de apriete de las varillas.
• Quita las barras tirando de ellas
Volver a colocar las varillas
• Inserte las barras en su lugar.
• Ajustar la longitud de las varillas entre su extremo y la base según el tipo de piezas
a soldar.
Los insertos de soldadura L (mm)
Perno, perno roscado interno, clavo de
aislamiento, anillo de tiro
120
Varilla para la extracción de remaches 55
• Apriete los dos tornillos de sujeción de la barra.
• Reposicione el capó
• Apriete los tornillos del panel frontal.
Nota: Para esta operación, se aconseja quitar el porta-electrodos aojando la anilla de
bloqueo.
Tornillo parte
frontal:
Tornillo de ajuste
de las varillas :
Zona de varillas de masa:
L cm
CAMBIO DE UN PORTAELECTRODOS
Retiro de un portaelectrodos
• Si es necesario, retire el patín y la cubierta de las barras de
recuperación de masa.
• Desenrosque y libere el anillo de bloqueo con el soporte
de anillos o el soporte de clavijas.
Anilla de bloqueo
Varilla de recuperación
masa
Soporte y
capuchón
