56
GYSPOT ARCPULL 350
ES

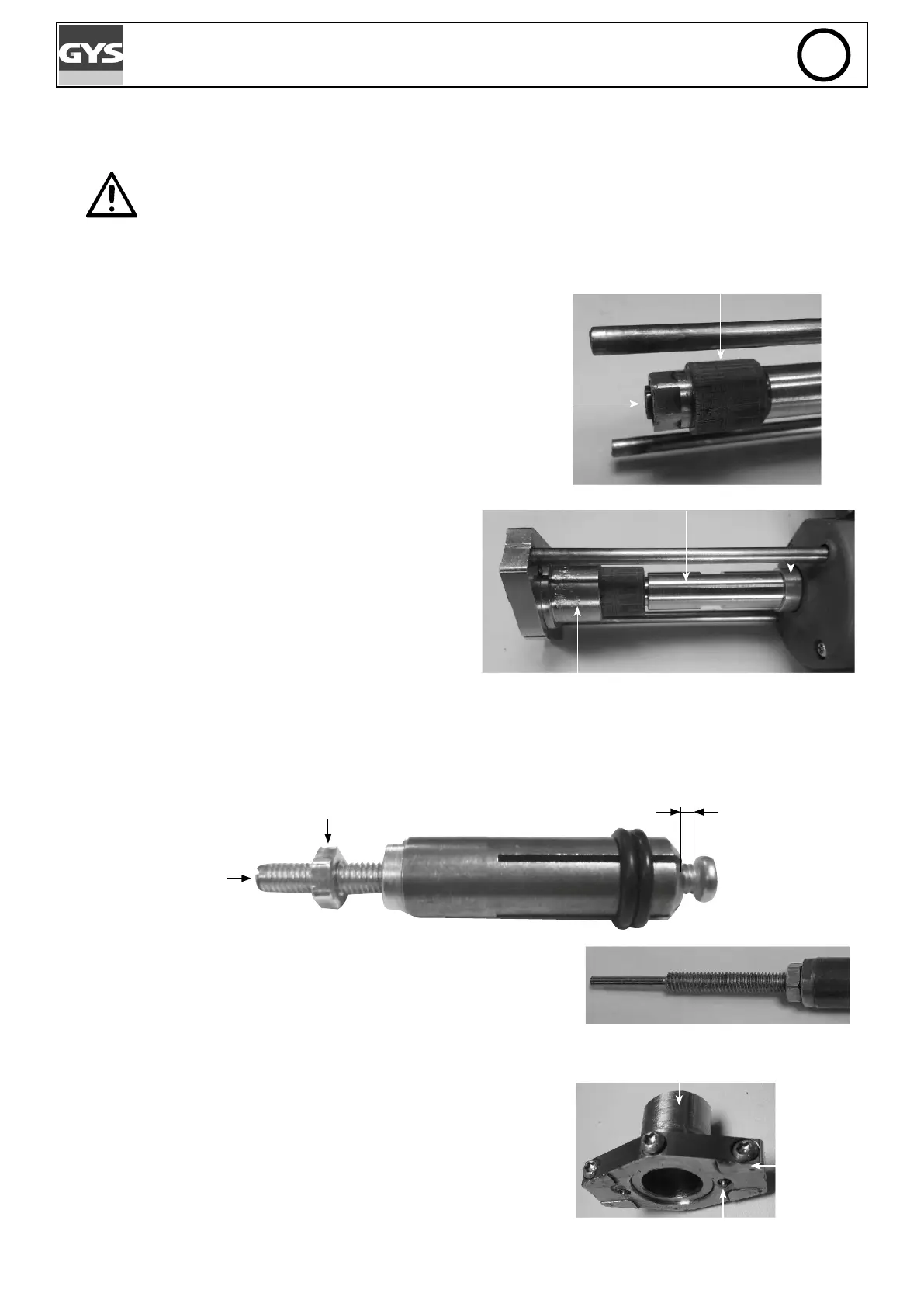

Instalación de un porta anillos
• Coloca el portaelectrodos en el cañón de la pistola.
• Atornille la anilla de bloqueo y compruebe que el porta electrodos no se mueve.
La anilla de bloqueo se debe apretar a la mano. Se prohíbe utilizar una pinza.
Reemplazo de un soporte de pernos
• Coloque y atornille el soporte de los pernos en el cañón
de la pistola.
• Coloque y enrosque ligeramente la boquilla de protección
de gas en el soporte del perno.
• Coloque el soporte de pernos previamente ajustado en la
boquilla de protección.
• Atornille la boquilla de protección
• Reposicione y enrosque la base y la tapa en la varilla de
tierra.
Nota: Al atornillar los distintos componentes, el cañón del
arma siempre debe ser bloqueado con llaves planas.
Boquilla de gas
protector
Porta-pernos
Soporte del porta-pernos
Soporte y capuchón
Canon
Ajuste del soporte de los pernos (caja ref. 064591)
• Desatornille la contratuerca y el tornillo del portapernos.
• Inserte el perno en el portatuercas.
•Ajuste el tornillo del soporte del perno para obtener 5mm entre su extremo y la base de la rosca del inserto (perno,
perno con rosca interna).
• Bloquee la contratuerca
contratuerca
tornillo
5 mm
Nota: Es posible soldar insertos de hasta 45 mm de largo. Por encima de
30 mm de longitud, puede ser necesario desenroscar completamente e
invertir la dirección del tornillo de ajuste del porta pernos.
Instalación de la base de conexión a tierra y la cubierta de protección contra el gas:
• Inserte la cubierta protectora de gas en la base y bloquéela con el
tornillo.
capuchón de gas
protector
Base de
recuperación
masa
Pulsador
