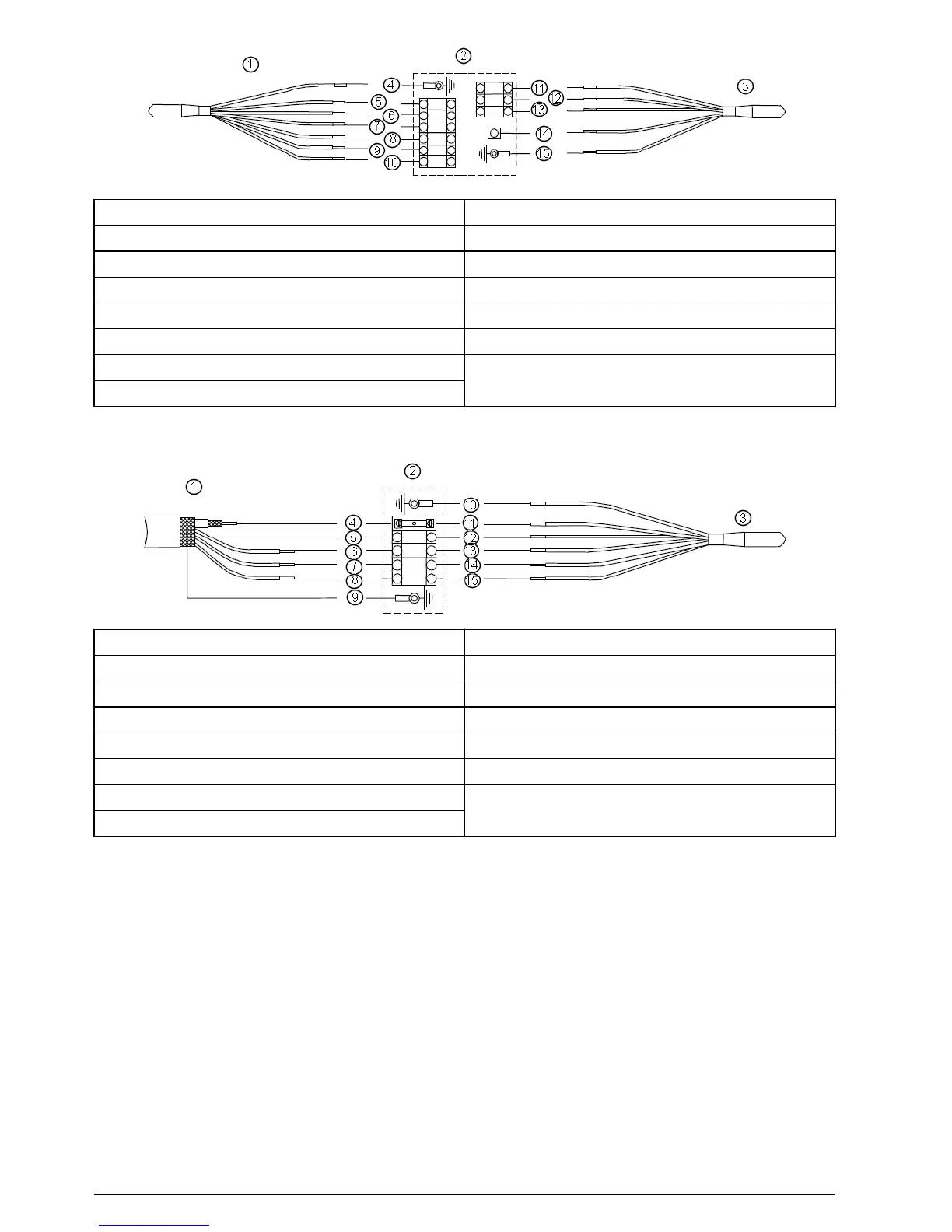

1 Model 2666 kabel 9 -V - grå
2 Model 08350 = A = 8000 forforstærker 10 Input (målt pH eller ORP) - grøn
3 Sensor 11 Temp- (PT100) - rød
4 Udvendig beskyttelse - EMC beskyttelse 12 Temp+ (PT100) - hvid
5 Temp+ (PT100) - hvid 13 Ref. (reference) - sort
6 Temp- (PT100) - lyserød 14 Input (målt pH eller ORP) - klar
7 Ref. (reference) - gul 15 Udvendig beskyttelse - EMC beskyttelse
8 +V - brun
Betjening af samlingsboksen
1 Model 2654 kabel 9 Udvendig beskyttelse - EMC beskyttelse
2 Model 08350=A=8500 samlingsboks 10 Udvendig beskyttelse - EMC beskyttelse
3 Sensor 11 Input (målt pH eller ORP) - klar
4 Input (målt pH eller ORP) - kerne 12 Ref. (reference) - sort
5 Ref. (reference) - beskyttelse 13 Temp- (PT100) - rød
6 Temp+ (PT100) - hvid 14 Temp+ (PT100) - hvid
7 Temp- (PT100) - violet 15 Væske jord (væskekontakt) - blå
8 Opløsningsmiddel (væskekontakt) - gul / grøn
Kun til pH sensorer:
• Temperaturmåling
• Impedansmåling (blå ledning fra controller)
• Programmer kontrolfrekvensens øvre og nedre grænser (se venligst brugsanvisning til 9500):
• Glasimpedans: 50 Mohm til 500 Mohm
• Referenceimpedans: 1 til 100 kohm
Kalibrering
Inden kalibrering for første gang:
1. Ryst sonden forsigtigt for at fjerne evt. luftbobler fra undersiden af glaskolben.
2. Aftag låget og rens sonden med demineraliseret vand.
48
