DE

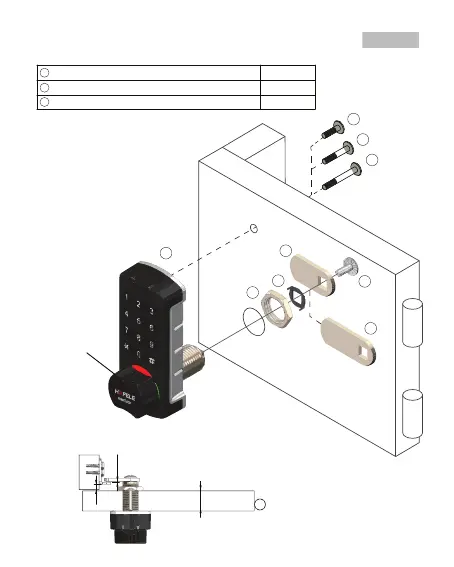

Überblick über die Installation
1. miniLock ll
2. M16x1,5mm Zylindrische Mutter
3. Rechts-/Linkswähler
(Stopp-Glas)
4. Riegel (Kämm) 22mm Achse
5. Riegel (Kämm) 38mm Achse
6. M4x10mm Schraube für
Schlossriegel (Kamm)
7-9. Montageschraube
Einbau ist in
verriegelter
Position
durchzuführen
2
1
4
5
7
8
9
6
3
5
18
Hinweis: Die Schraubenlänge von 5 mm ist nur für die
Abdeckungen mit Stärke von 18 mm vorgesehen.
Der Zwischenabstand 1,50 mm betragen
1,50
7
8
9
Für die Abdeckungen mit Stärke von 0 bis 5 mm 8mm
Für die Abdeckungen mit Stärke von
10 bis12 mm 16mm
Für die Abdeckungen mit Stärke von 16 bis18 mm 24mm
Stärke der Abdeckung Schraubenlänge
3
