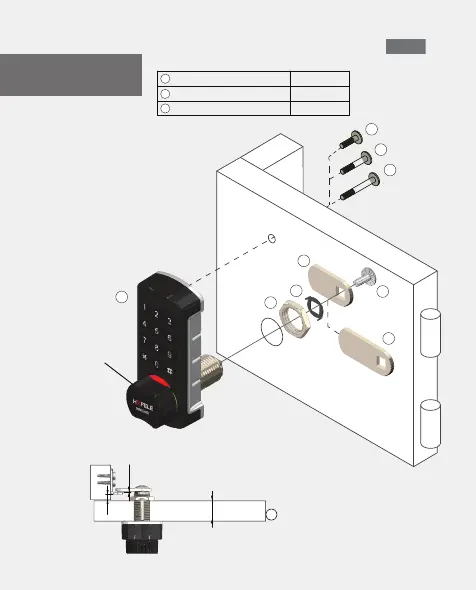

Descripción de
la instalación
Se montará
en posición
bloqueada
2
1
4
5
7
8
9
6
3
7
8
9
Para Cubiertas de 0 - 5 mm 8mm
Para Cubiertas de
10 -12 mm 16mm
Para Cubiertas de
16 -18 mm 24mm
Espesor de Cubierta Longitud de Tornillo
5
18
Nota: ¡La medida de 5 mm es para la cubierta de 18 mm!
El espacio intermedio debe ser de 1,50 mm
1,50
1. miniLock
2. M16x1,5mm
Tuerca cilindrica
3. Selector Derecho/Izquierdo
(Leva de Tope)
4-5. Pasadores de Cerradura
(Levas) Eje de 22mm/38mm
6. M4x10mm Tornillo del
Pasador (Leva) de Cerradura
7-9. Tornillo de Montaje
