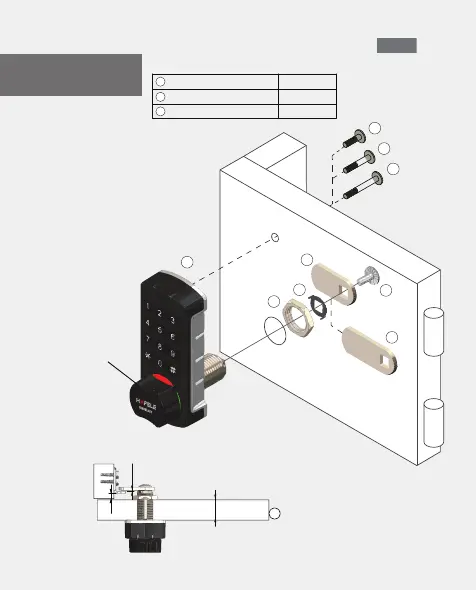

Présentation de
l'installation
Le montage sera
réalisé en position
verrouillée
2
1
4
5
7
8
9
6
3
7
8
9
Pour portes de 0 - 5 mm 8mm
Pour portes de 10 -12 mm 16mm
Pour portes de 16 -18 mm 24mm
Épaisseur de porte Longueur de vis
5
18
Note: La mesure de 5 mm est pour une porte de 18 mm.!
L’espace intermédiaire doit être de 1,50 mm
1,50
1. miniLock
2. M16x1,5mm
Ecrou cylindrique
3. Sélecteur Droite/Gauche
(Came d’arrêt)
4. Pênes (Came) Axe de 22mm
5. Pênes (Came) Axe de 38mm
6. M4x10mm
Vis pour Pêne (Came)
7-9. Vis pour montage
