PL

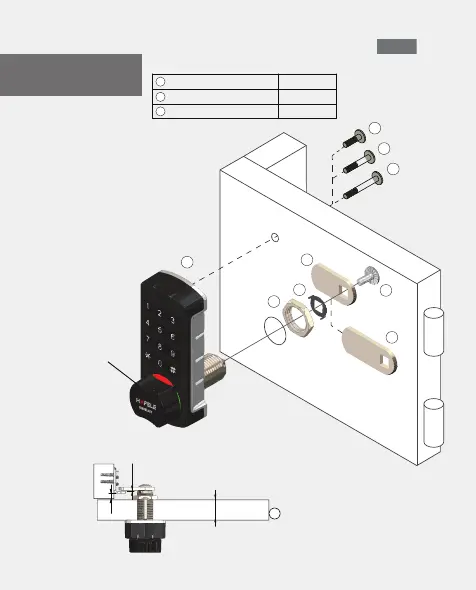

Przegląd
montażu
Montaż w pozycji
zamkniętej
2
1
4
5
7
8
9
6
3
7
8
9
Pokrywy 0 - 5 mm 8mm
Pokrywy 10 -12 mm 16mm
Pokrywy 16 -18 mm 24mm
Grubość pokrywy śrub Rozmiar
5
18
Uwaga: Odstęp 5 mm dotyczy wersji 18 mm!
Odstęp połówkowy powinien wynosić 1,5 mm
1,50
1. miniLock
2. Nakrętka bębenka M16x1,5 mm
3. Języczek ograniczający
4.Oś języczka 22 mm
5. Oś języczka 38 mm
6. Śruba języczka M4x10 mm
7-9. Śruby mocujące
