Häfele miniLock Quick Info

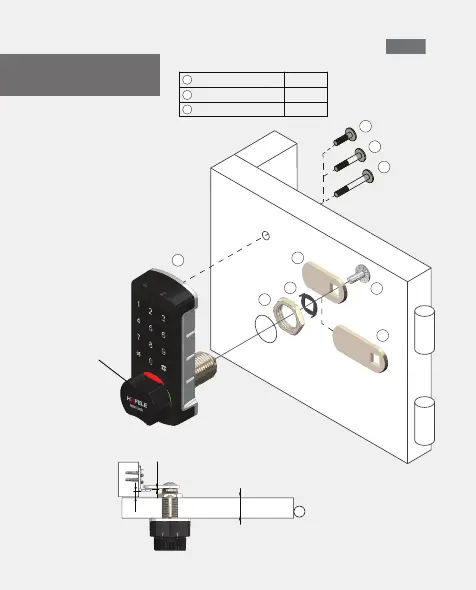

Общая схема
установки
RU
1. Замок miniLock
2. M16x1,5 мм гайка
3. Фиксатор язычка
4. Язычок 22 мм
5. Язычок 38 мм
6. M4x10 мм винт язычка
7-9. Монтажные винты
Замок
монтируют
в закрытом
положении
2
1
4
5
7
8
9
6
3
7
8
9
0 - 5 мм дверца 8 мм
10 -12 мм дверца 16 мм
16 -18 мм дверца 24мм
Толщина дверцы Размер болта
5
18
Примечание: расстояние 5 мм дано для двери 18 мм!
Полузазор составляет 1,50 мм
1,50
