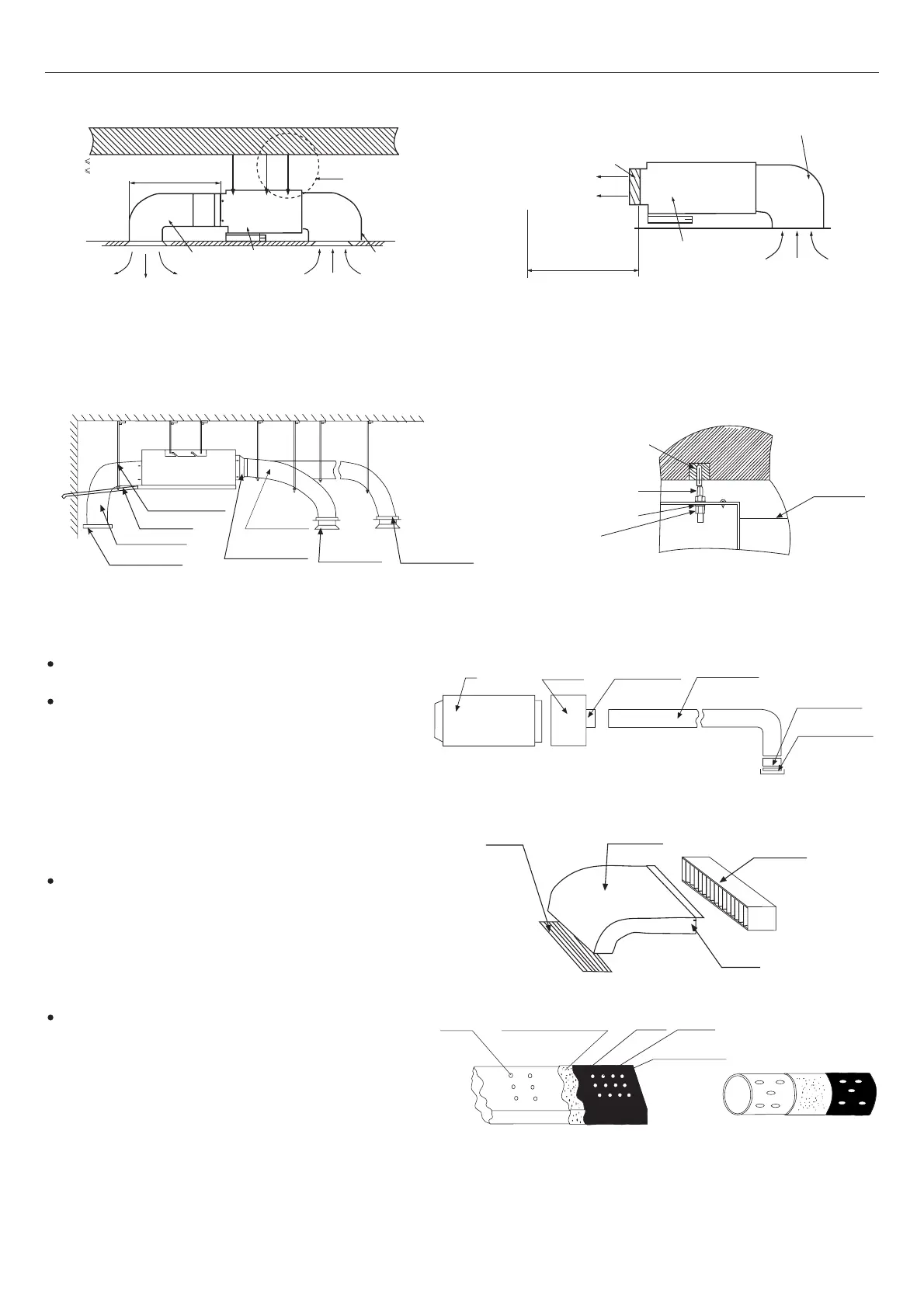

Luftkanal
1. Installation des Luftführungskanals
Dieses Gerät verwendet einen abgerundeten Kanal.
Der Durchmesser des Kanals beträgt 180 mm.
In dem abgerundeten Kanal muss ein Übergangskanal
hinzugefügt werden, um mit dem Luftführungskanal
des Innengeräts zu verbinden, dann mit dem
entsprechenden Abscheider zu verbinden. Wie in der
Abbildung gezeigt, müssen alle Gebläsedrehzahlen
aller Luftauslässe des Abscheiders ungefähr gleich
eingestellt werden, um die Anforderungen an die
Raumklimaanlage zu erfüllen.
Innengerät
Luftverteiler
Verbindung des
Luftverteilers
2. Installation des Luftrückführungskanals
Verbinden Sie mit einem Niet den
Luftrückführungskanal am Luftrückführungseingang
des Innengeräts, und verbinden Sie das andere
Ende mit der Jalousie zur Luftrückführung (siehe
Abbildung).
3.Wärmedämmung des Kanals
Luftführungskanal und Luftrückführungskanal
müssen thermisch isoliert sein. Kleben Sie zuerst
den Klebenagel auf den Kanal, befestigen Sie dann
die Wärmeisolierungs-Baumwolle mit einer Schicht
von Alufolie und befestigen Sie sie mit der klebrigen
Nagelkappe. Verwenden Sie schließlich das Alufolie-
Klebeband, um das verbundene Teil zu versiegeln.
Wie Abbildung gezeigt.
Innengerät
Niet
Luftrückführungskanal
Klebriger
Nagel
Klebrige
Nagelkappe
Klebeband
Wärmeisolierungs-
Baumwolle
Die Skizze des langen Luftkanals
Luftverteiler
Übergangskanal
Abluftkanal
Verbindung des
Luftverteilers
M8-Breite Dehnschraube
M8 Aufhängeschraube
Klimaanlage
0,5 m (weißen Motorstecker verwenden)
2,0 m (roten Motorstecker verwenden)
Decken
Luftversorgung
A
Gebäudedach der Installation
Abluftkasten
Rückluft
Geräte
Innerhalb von 1 m
sollten sich keine
Hindernisse
befinden
Geräte
Rückluft
Abluftkasten
Luftaustrittsgitter
Luftversorgung
18
Installationsverfahren
Aufhängehaken
Abflussleitungen
Luftrückführungskanal
M8 breite Sicherungsscheibe
M8-Schraubenmutter
Weiche Verbindung
oder statische Box
Übergangskanal
Abgerundeter
Kanal
Alufolie
Jalousie zur
Luftrückführung
Jalousie zur
Luftrückführung
