Haier AD35S2SS1FA - Componenti E Funzioni

10

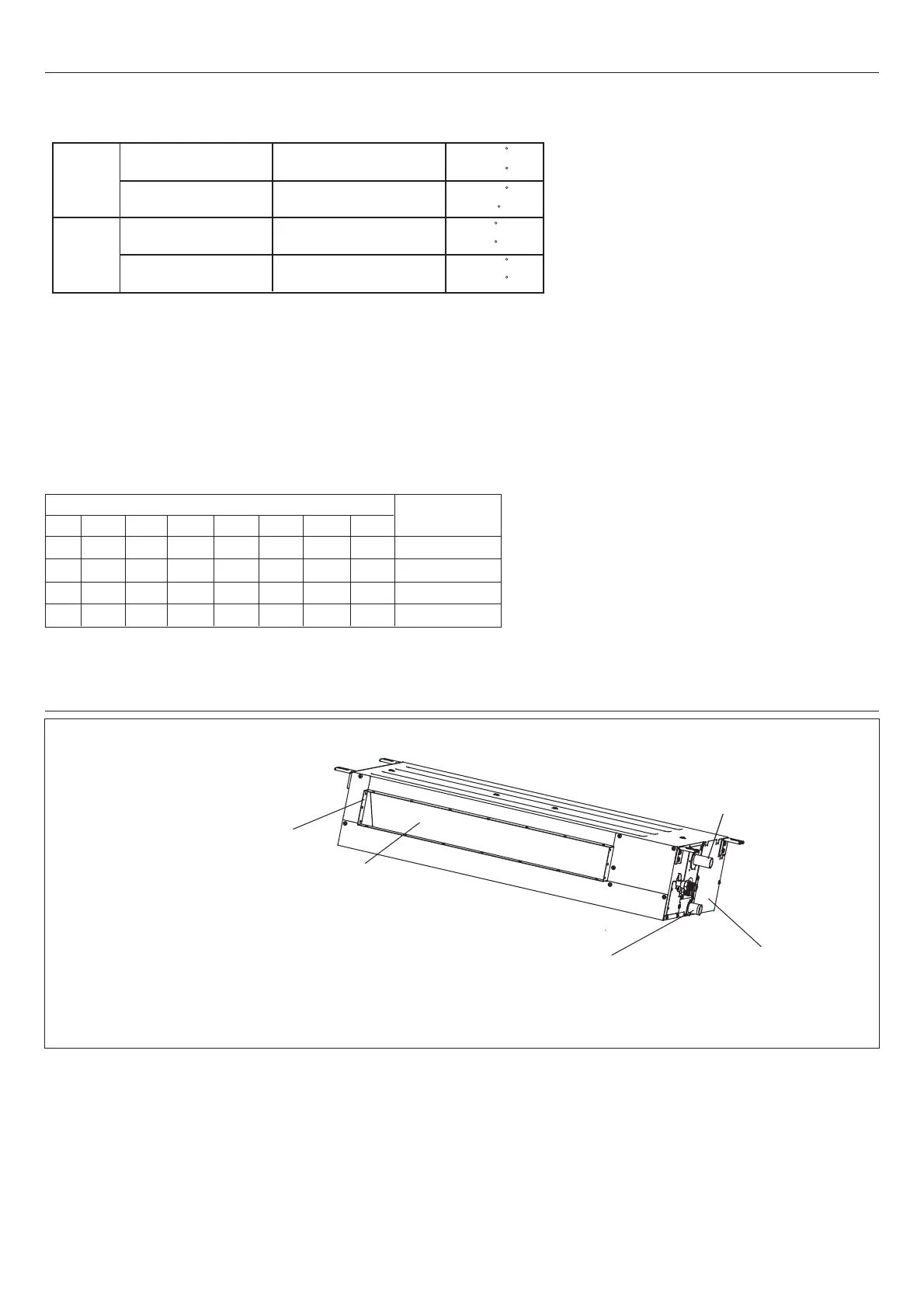

1. Intervallo di temperatura ambiente applicabile:
La macchina è adattabile nella seguente situazione
Pannello di drenaggio
Precauzioni di sicurezza
Componenti e funzioni
Raffredd
amento
Riscalda
mento
Temperatura interna
Temperatura esterna
Temperatura interna
Temperatura esterna
Massimo DB/WB
min. DB/WB
Massimo DB/WB
min. DB/WB
Massimo D B/WB
min. DB/WB
Massimo DB/WB
min. DB/WB
32/23 C
18/14 C
46/24 C
18 C
27 C
15 C
24/18 C
-15 C
Evaporatore
Struttura dell'uscita
dell'aria
Custodia dei
componenti elettrici
Pannello di drenaggio
AD25S2SS1FA
AD35S2SS1FA
AD50S2SS1FA
AD71S2SS1FA
AD25S2SS2FA
AD35S2SS2FA
AD50S2SS2FA
AD71S2SS2FA
AD25S2SS1FA-1
AD25S2SS1FA(H)
AD35S2SS1FA-1
AD35S2SS1FA(H)
AD50S2SS1FA-1
AD50S2SS1FA(H)
AD71S2SS1FA-1
AD71S2SS1FA(H)
SW01
[1]
[2] [3] [4] [5] [6] [7] [8]
-- -- -- 0 0 -- -- --
-- -- -- 0 1 -- -- --
-- -- -- 1 0 -- -- --
-- -- -- 1 1 -- -- --
0Pa
10Pa
20Pa
30Pa
Pressione statica
L'apertura di scarico della pompa
Disattivare l'alimentazione per regolare SW14 e SW15, altrimenti l'operazione non è valida.
2.Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo servizio di assistenza o da un tecnico
qualificato.
3.Se il fusibile sulla scheda di circuito stampato è rotto, sostituirlo con il tipo di 3,15A /250V CA.
4.Il metodo di cablaggio dovrebbe essere in linea con lo standard di cablaggio locale.
5.L'interruttore del condizionatore d'aria dovrebbe essere un interruttore onnipolare e la distanza tra i suoi due contatti non dovrebbe
essere inferiore a 3 mm. Tali mezzi per la disconnessione devono essere incorporati nel cablaggio fisso.
6.L'altezza di installazione dell'unità interna è consigliata tra 2,5 e 2,7 m.
7.La distanza tra i suoi due blocchi terminali dell'unità interna e dell'unità esterna non deve essere superiore a 5 m. Se superato, il
diametro del filo dovrebbe essere ingrandito in base allo standard di cablaggio locale.
8.La batteria scarica deve essere smaltita correttamente.
9.possiamo ottenere i 4 diversi ESP attraverso la regolazione del circuito stampato dell'unità interna SW14 e SW15, fare riferimento a
quanto segue:
