Haier AD35S2SS1FA - Pièces et Fonctions

10
2. Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant ou son agent de servie ou une personne
qualifiée de manière similaire.
3. Si le fusible sur le tableau du PC est endommagé, veuillez le remplacer par un autre de type T 3.15A/250 V AC
4. La méthode de câblage devrait être cohérente avec les normes locales de câblage.
5. Le disjoncteur du climatiseur devrait être un commutateur omnipolaire, et la distance entre ses deux contacts ne devrait pas
être inférieure à 3 mm. De tels moyens de déconnexion doivent être incorporés dans le câblage fixe.
6. La hauteur d’installation de l’unité intérieure est recommandé entre 2,5 m et 2,7 m.
7. La distance entre ses deux blocs de terminal de l’unité intérieure et de l’unité extérieure ne devrait pas être plus de 5 m. Si
supérieure, le diamètre du câble devrait être agrandi conformément aux normes locales de câblage.
8. Les déchets de piles devraient être éliminés correctement.
9. Nous pouvons obtenir les 4 différents ESP à travers l’ajustement de l’unité intérieure PCB SW14 and SW15, veuillez vous
référer à ce qui suit ci-dessous :

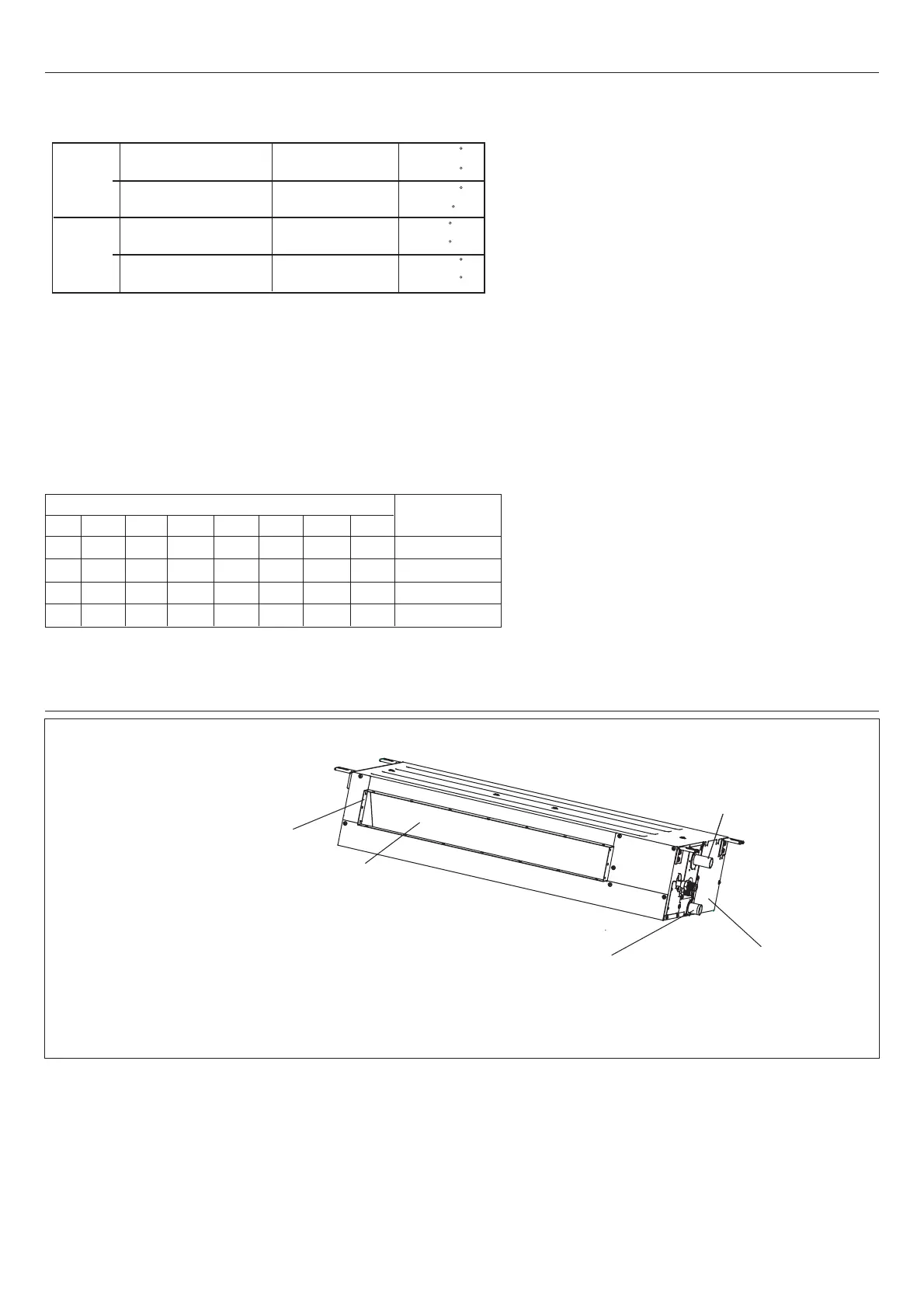

1. Plage de température ambiante applicable :
La machine est adaptable aux situations suivantes
Bac de vidange
Mesures de sécurité
Pièces et Fonctions
Refroidi
ssement
Chauffa
ge
Température intérieure
Température extérieure
Température intérieure
Température extérieure
max. DB/WB
min. DB/WB
max. DB/WB
min. DB/WB
max. DB/WB
min. DB/WB
max. DB/WB
min. DB/WB
32/23 C
18/14 C
46/24 C
18 C
27 C
15 C
24/18 C
-15 C
Évaporateur
Armature de la
sortie d’air
Cas des composants
électriques
Bac de vidange
AD25S2SS1FA
AD35S2SS1FA
AD50S2SS1FA
AD71S2SS1FA
AD25S2SS2FA
AD35S2SS2FA
AD50S2SS2FA
AD71S2SS2FA
AD25S2SS1FA-1
AD25S2SS1FA(H)
AD35S2SS1FA-1
AD35S2SS1FA(H)
AD50S2SS1FA-1
AD50S2SS1FA(H)
AD71S2SS1FA-1
AD71S2SS1FA(H)
SW01
[1]
[2] [3] [4] [5] [6] [7] [8]
-- -- -- 0 0 -- -- --
-- -- -- 0 1 -- -- --
-- -- -- 1 0 -- -- --
-- -- -- 1 1 -- -- --
0Pa
10Pa
20Pa
30Pa
Pression statique
Ouverture du drain de la pompe
Attention : couper l’alimentation électrique pour ajuster le SW1-4, et le SW1-5, ou sinon l’opération est invalide.
