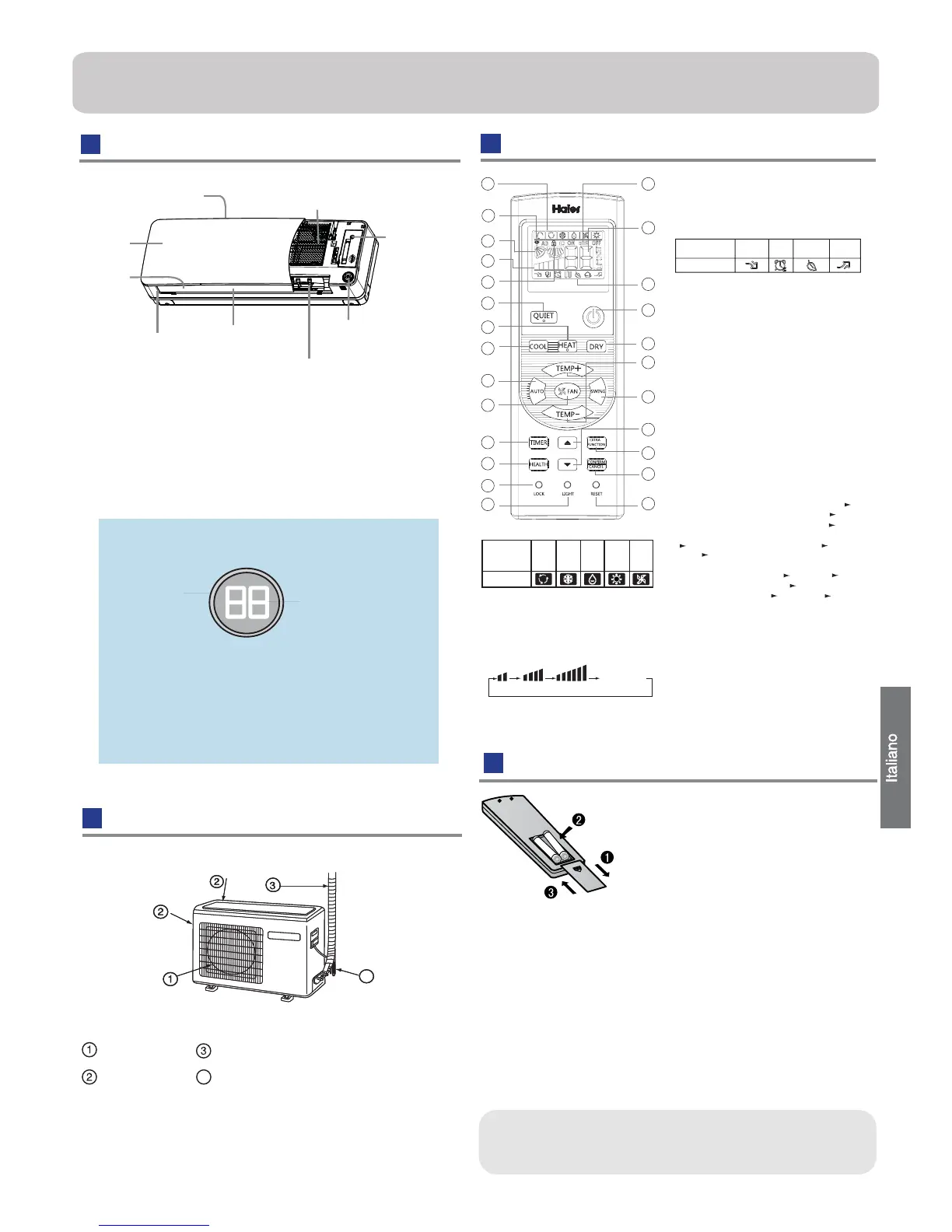

Parti e funzioni
Unità interna
Telecomando
Pannello
La corona assume colori diversi quando sono
impostate funzioni diverse
RAFFREDDAMENTO: blu RISCALDAMENTO: rosso
VENTILATORE: giallo AUTOMATICO: bianco
DEUMIDIFICATORE: Ciano BENESSERE: verde
Unità esterna
Installazione delle batterie
USCITA DELL’ARIA TUBATURE DI COLLEGAMENTO E CAVI ELETTRICI
Rimuovere il coperchio dello
scomparto batterie.
PRESA DELL’ARIA
Installare le batterie come illustrato.
2 R-03 batteries, tasto di ripristino
(reset);
Assicurarsi di caricare le batterie
allineando i poli " + "/"-".
Installare le batterie e rimettere il coperchio.
4
1
2
3
4
Basso Medio Alto Auto
1
2
3
4
5
9
10
11
12
13
14
15
16
17
22
23
24
25
19
20
21
8
18
7
6
Modalità operativa
Telecomando
Silenzioso
Potenza
Riposo Benessere
TUBO DI SCARICO CONDENSA
Nota:
ϥ La distanza tra la testina di trasmissione del segnale ed il foro del
ricevitore non deve essere superiore ai 7 m e non ci devono essere ostacoli.
ϥ Quando nella stanza sono presenti lampade fluorescenti ad accensione
elettronica o ad interruttore, oppure telefoni wireless, il ricevitore tende ad
essere disturbato e quindi la distanza deve essere ridotta.
ϥ
ϥ Se il telecomando non funziona in modo normale durante l’uso del
condizionatore, rimuovere le batterie, attendere diversi minuti e poi
stallarle di nuovo. in
Suggerimento:
Rimuovere le batterie se il telecomando non è usato per periodi prolungati
Se il display visualizza qualcosa dopo avere rimosso le batterie, premere
il tasto di ripristino.
.
Filtro purificatore d'aria
(interno)
9. Tasto QUIET
interruttore
10. Tasto HEAT
11. Tasto COOL
12. Tasto AUTO
13. Tasto FAN
14. Tasto TIMER
15. Tasto HEALTH
16. Tasto LOCK
Usato per bloccare i tasti ed il display LCD.
17. Tasto LIGHT
Controlla l’accensione e lo spegnimento
del pannello LED interno.
18. Tasto d’accensione/spegnimento
19. Tasto DRY
20. Tasto TEMP
21. Tasto SWING
22. Tasto delle ORE
23. Tasto EXTRA FUNCTION
Funzione: Modalità VENTILATORE ---
Posizione 1 funzione benessere ---
Posizione 2 funzione benessere ---
Ripristino posizione originale deflettori
--- Flusso aria destro e sinistro --- A-B
2. Indicazione invio segnale
3. Indicazione OSCILLAZIONE
deflettori
4. Indicazione VELOCITÀ
VENTILATORE
5. Indicazione BLOCCO
6. Indicazione
TIMER SPEGNIMENTO
Indicazione TIMER ACCENSIONE
7. Indicazione TEMPERATURA
8. Indicazione funzioni extra
yard --- Il numero 10 ed il simbolo del
riscaldamento sono visualizzati
contemporaneamente --- Riposo ---
Riscaldamento elettrico --- Rinnovo aria
(funzione riservata) --- Potenza ---
Conversione gradi Fahrenheit/Celsius
24. Tasto CANCEL/CONFIRM
Funzione: Conferma e annullamento del
timer e delle funzioni extra.
25. Tasto Reset
Quando il telecomando si comporta in
modo anomalo, usare un oggetto appuntito
per premere questo tasto e ripristinare il
telecomando
Display di bordo
nano
generatore
di acqua
(interno)
flap orizzontale
(Regolare e
flusso d'aria in
alto e in basso,
Non regolare
manualmente)
lama verticale
(Regolare il flusso
d'aria da sinistra a
destra)
Corona
Visualizzazione
temperatura
Display
circlelare
1. Indicazione modalità
di emergenza
Modalità
operativa
AUTO
(auto-
matico)
COOL
(condi-
ziona-
tore)
DRY
(deu-
midifi-
catore)
HEAT
(riscal-
damen-
to)
VENTI-
LATO-
RE
Telecomando
L'immagine in alto è solo di riferimento e potrebbe non riprodurre
esattamente il prodotto acquistato.
pannello
Griglia
presa
d’aria
Uscita
L'immagine in alto è solo di riferimento e potrebbe non ripro-
durre esattamente il prodotto acquistato.
Sana funzione non è disponibile per alcune unità.
una visualizzazione poco chiara delle icone indica che le batterie sono
quasi
esaurite. Sostituire le batterie.
15
