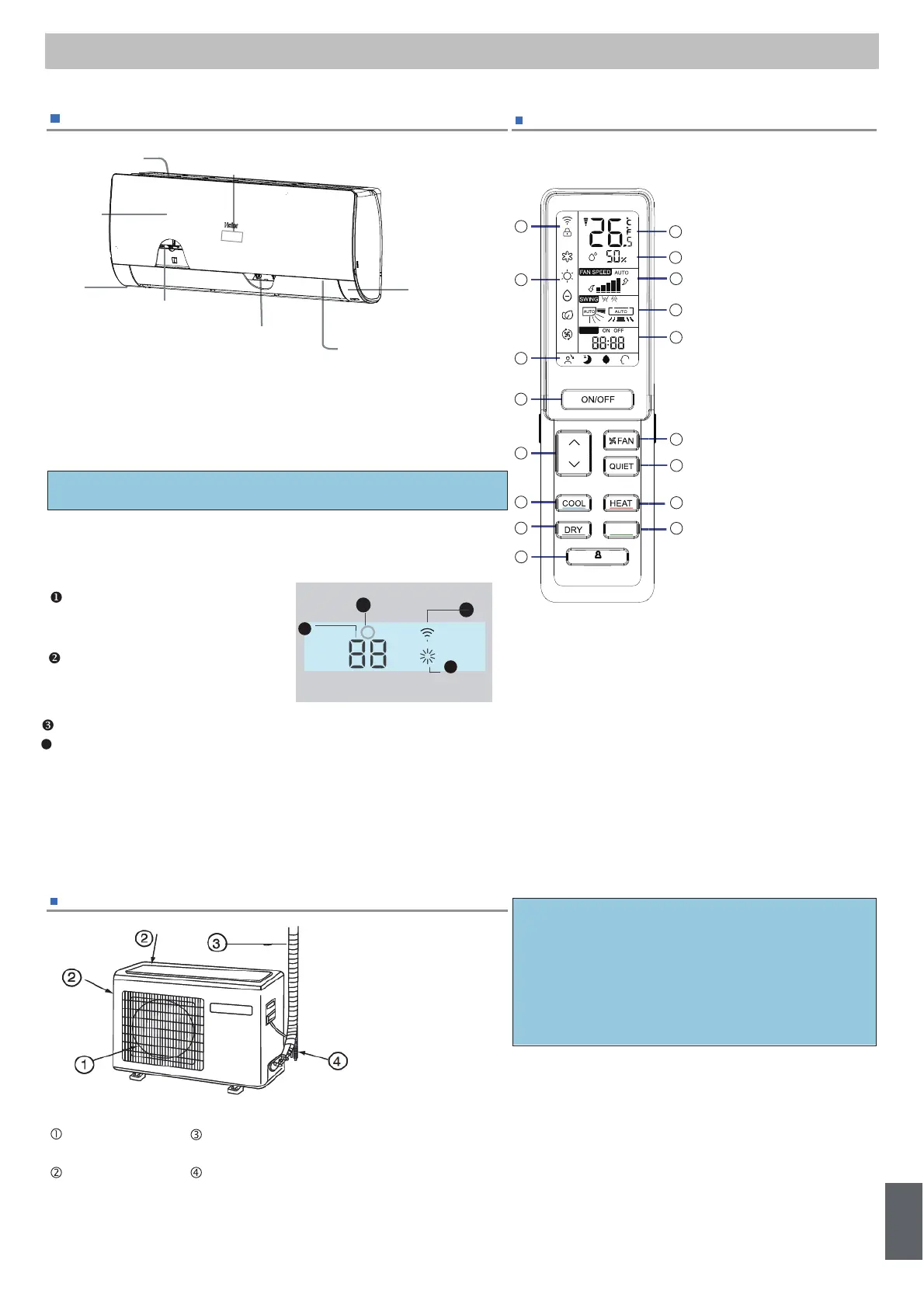

Onderdelen en Functies
1
Binnenunit
Het daadwerkelijk inlaatrooster kan afhankelijk van het gekochte product
verschillen van het rooster getoond in de handleiding.
Scherm
Omgevingstemperatuur weergav e
Bij ontvangst van het signaal van
de afstandsbediening verschijnt de
ingestelde temperatuur.
WIFI weergave
Outdoor Unit
UITLAAT
VERBDINGINGSLEIDINGEN EN
ELEKTRONISCHE BEDRADING
INLAAT AFVOERSLANG
Afstandsbediening
Buitenkant van de afstandsbediening
1. ECO SENSOR knop
2. DRY knop
Wordt gebruikt om
de DRY werking in
testellen
3. COOL knop
Wordt gebruikt om de
COOL operatie in
testellen.
4. TEMP knop
Wordt gebruikt om de
temperatuur in te stellen
5. ON / OFF knop
6. Weergave van elke
functie stand
7.Werkingmodus weergave
8. WIFI and Slot weergave
9. TEMP weergave
10.Luchtvochtigheid
weergave
11. FAN SPEED weergave
12. SWING weergave
Swing
boven/beneden weergav
e Swing
links/rechts weergave
13. TIMER ON weergave
TIMER OFF weergave
CLOCK weergave
14. FAN knop
15. QUIET knop
16. HEAT knop
17. SELF CLEAN
knop
OPMERKING:
a. De luchtvochtigheidsweergave is op sommige
modellen niet beschikbaar.
b. Als het model dat u gekocht heeft een WIFI-functie
heeft, druk dan 5 seconden op de "ON/OFF" knop om het
WIFI verbindingssignaal uit te zenden. Zodra het in de
verbindingsmodus is, zal de APP u laten weten hoe u kunt
doorwerken.
Nederlands
Werkingsmodus indicator
Luchtreinigingsfilter
(binnen)
Inlaat
Inlaatrooster
Uitlaat
Noodschak
elaar
Verticale lamellen
(Aanpassen van de
luchtstroomrichting
naar links of rechts)
Horizontale klep
(Luchtstroomrichting
naar boven of beneden
aanpassen. Niet
handmatig aanpassen)
Scherm
(binnen)
2
3
1
4
Signaalontvanger van de
afstandsbediening
(Maakt een pieptoon wanneer een signaal van de
afstandsbediening ontvangen wordt.)
4
1
4
5
6
7
8
9
10
11
12
13
15
16
17
14
TIMER
3
2
ECO SENSOR
SELF
CLEAN
