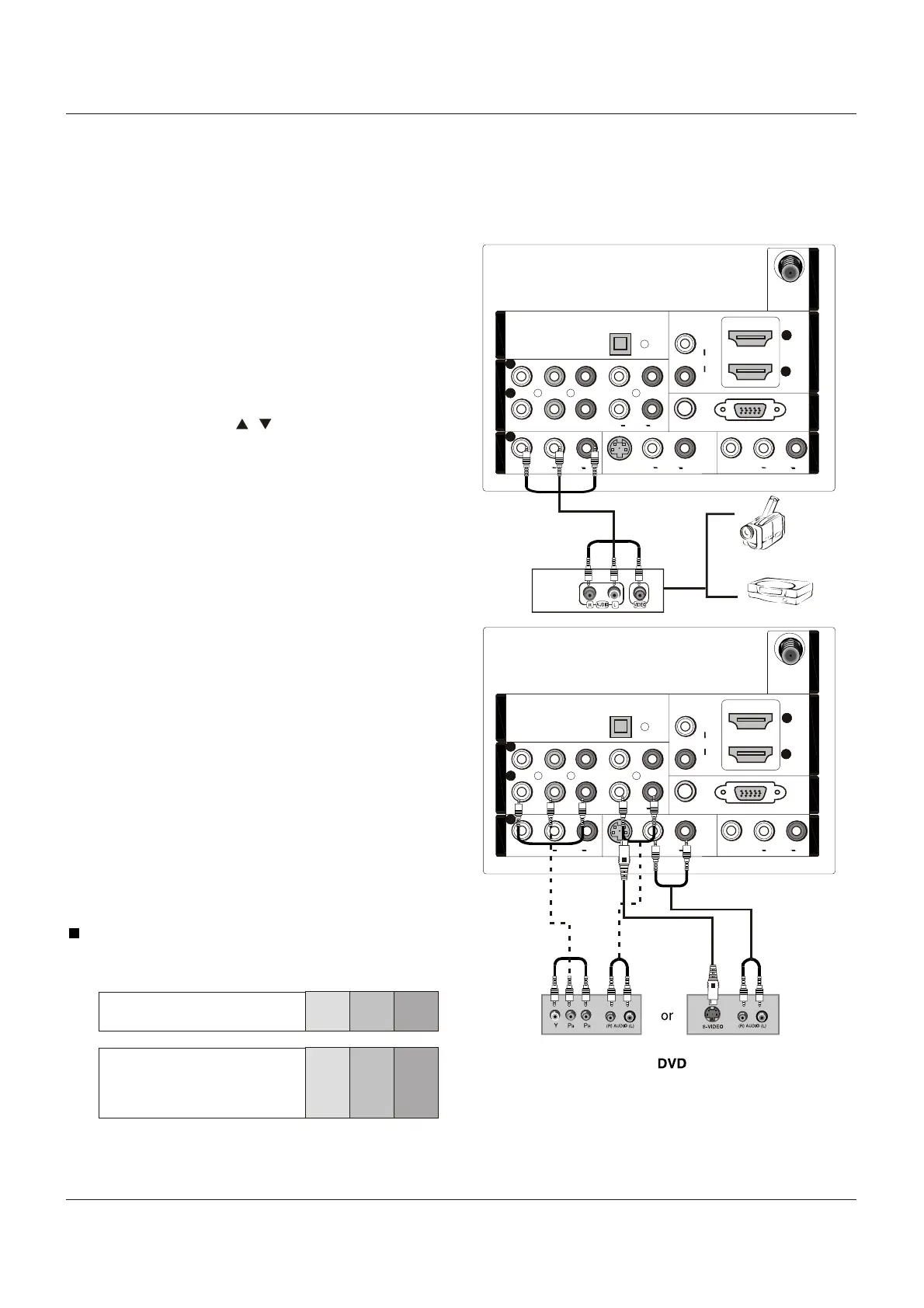

Connexion
1. Connectez les câbles vidéo du DVD (COMPOSANT)
à ceux Y Pb Pr du téléviseur et connectez les câbles
audio à l'entrée audio du téléviseur comme le montre la
figure.
2. Si votre DVD a uniquement un câble S-Vidéo
connectez-le à l'entrée S-Vidéo du téléviseur et
connectez les câbles sortants à l'entrée audio du
téléviseur comme montré sur la figure.
Note
Si votre lecteur DVD n'a pas de sortie composant vidéo
utilisez S-Vidéo.
Utilisation
1. Mettez le lecteur DVD en marche. Insérez-y un DVD.
2. Appuyez sur le bouton INPUT de la télécommande
pour sélectionner le mode composant.
3. Appuyez sur le bouton Play de l'appareil externe.
4. Reportez-vous au mode d'emploi du lecteur DVD
pour son utilisation.
Connexion
Connectez les câbles audio et vidéo des appareils
externes à ceux du téléviseur comme montré sur la figure.
Lorsque vous connectez le téléviseur à l'appareil externe
vérifiez que les couleurs sont respectées (vidéo = jaune,
audio gauche = blanc et audio droit = rouge).
Utilisation
1. Sélectionnez la source d'entrée en utilisant le bouton
INPUT de la télécommande.
2. Appuyez sur le bouton / pour sélectionner la
source désirée.
3. Appuyez sur le bouton OK pour confirmer.
4. Faites fonctionner l'appareil externe correspondant.
Ports d'entrée des composants
Afin d'obtenir une meilleure qualité d'image connectez le
lecteur DVD aux ports d'entrée comme montré ci-dessous.
Installation
Ports des composants
du téléviseur
Y Pb Pr
Y Pb Pr
Y B-Y R-Y
Y Cb Cr
Y P P
BR
Installation sources externes A/V
Connexion DVD
Connexions à des équipements externes
Ports des câbles vidéo
du lecteur DVD
Manuel du proprietaire 11
VIDEO
VIDEO
S-VIDEO
VGA AUDIO
DVI AUDIO
AUDIO
AUDIO
2
L
R
AUDIO
COMPONENT IN
VIDEO IN
AV OUT
VGA IN
HDMI IN
ANT IN
OPTICAL OUT
OPTICAL OUT
2
1
1
Y
Pb
Pr
L
R
L L
R R
VIDEO
VIDEO
S-VIDEO
VGA AUDIO
AUDIO
AUDIO
AUDIO
COMPONENT IN
VIDEO IN
AV OUT
VGA IN
HDMI IN
ANT IN
OPTICAL OUT
Console Jeux Vidéo
Caméscope
