49-7827-2 9
ESPAÑOL

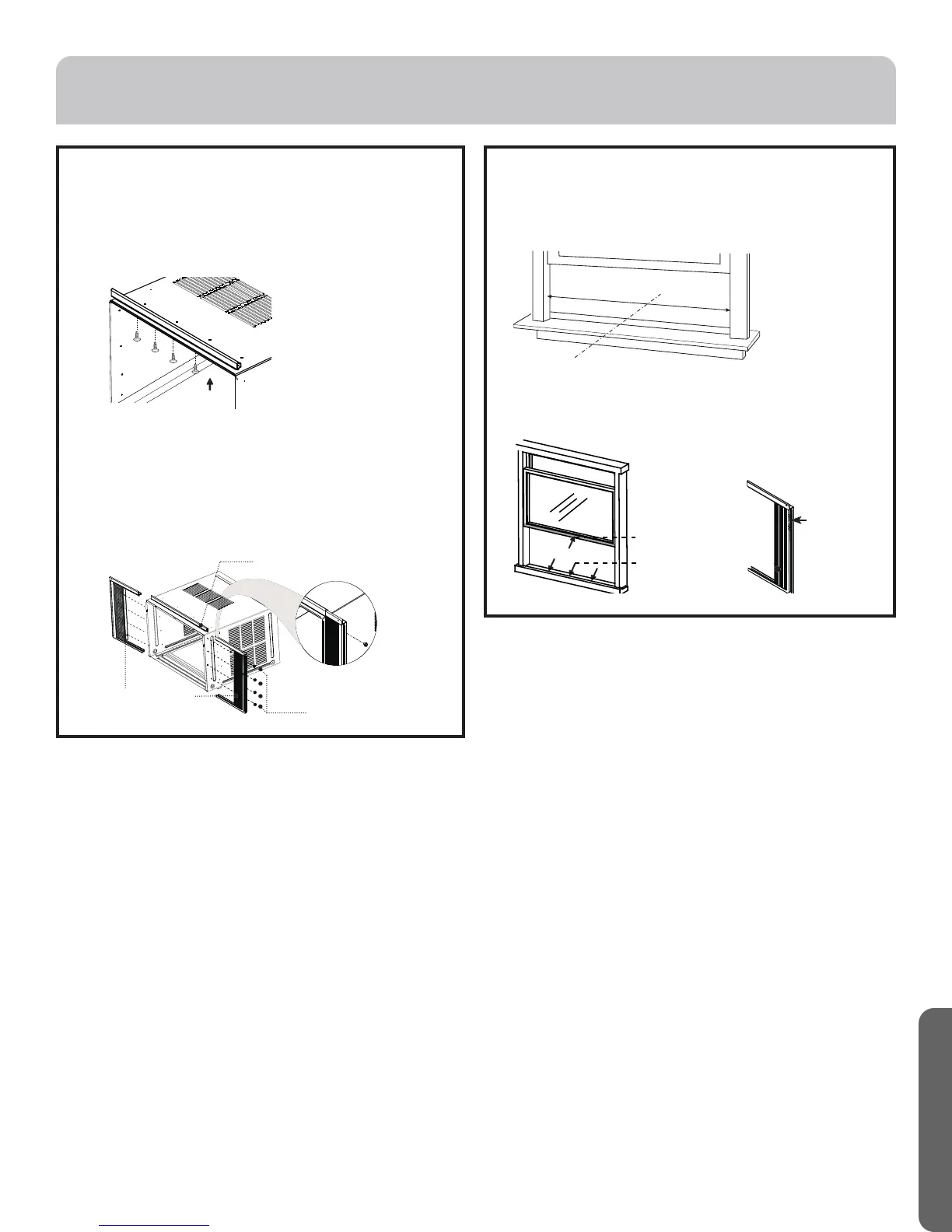

5. PREPARE LA VENTANA PARA LA
INSTALACIÓN
A. Mida el ancho de la abertura de la ventana.
B. Marque la línea central del alféizar interno.
C. Coloque el burlete provisto para la parte inferior, superior
y laterales de la ventana sobre el sellado alrededor del
perímetro del acondicionador de aire.
4. PREPARE LA CAJA
NOTA: Coloque las cortinas en el acondicionador de aire
antes de colocar el acondicionador de aire en la ventana.
A. Instale el riel de montaje superior (si aún no está instalado)
con cuatro tornillos tipo A.
B. Deslice la junta de la cortina del lado izquierdo en el
extremo izquierdo del riel de montaje superior e inferior.
Repita este proceso en la junta de la cortina del lado
derecho.
C. Ajuste las tiras de retención de la cortina a los costados de
la caja externa con cuatro tornillos tipo A en los agujeros a
cada lado. Use 4 tornillos tipo B para asegurar los paneles
laterales en sus lugares correspondientes.
Tornillos
autorroscantes de
3/8”
Tornillos
autorroscantes de 3/8”
Canal Superior
Cortinas Lateralesa
B
A
A. Ancho de la
abertura de la
ventana
B. Línea central
Recorte y aplique la
tira de protección
climática al extremo
frontal e inferior del
marco de la ventana.
Recorte y aplique la
tira de protección
climática al extremo
inferior del alféizar
de la ventana.
Recorte y
aplique la tira
de protección
climática al
lateral del marco
de la cortina
(una a cada
lado).
INSTRUCCIONES DE INSTALACIÓN
