HAMPTON BAY Malone - Page 21

7
HAMPTONBAY.COM
Llama al 1-855-HD-HAMPTON para asistencia adicional.

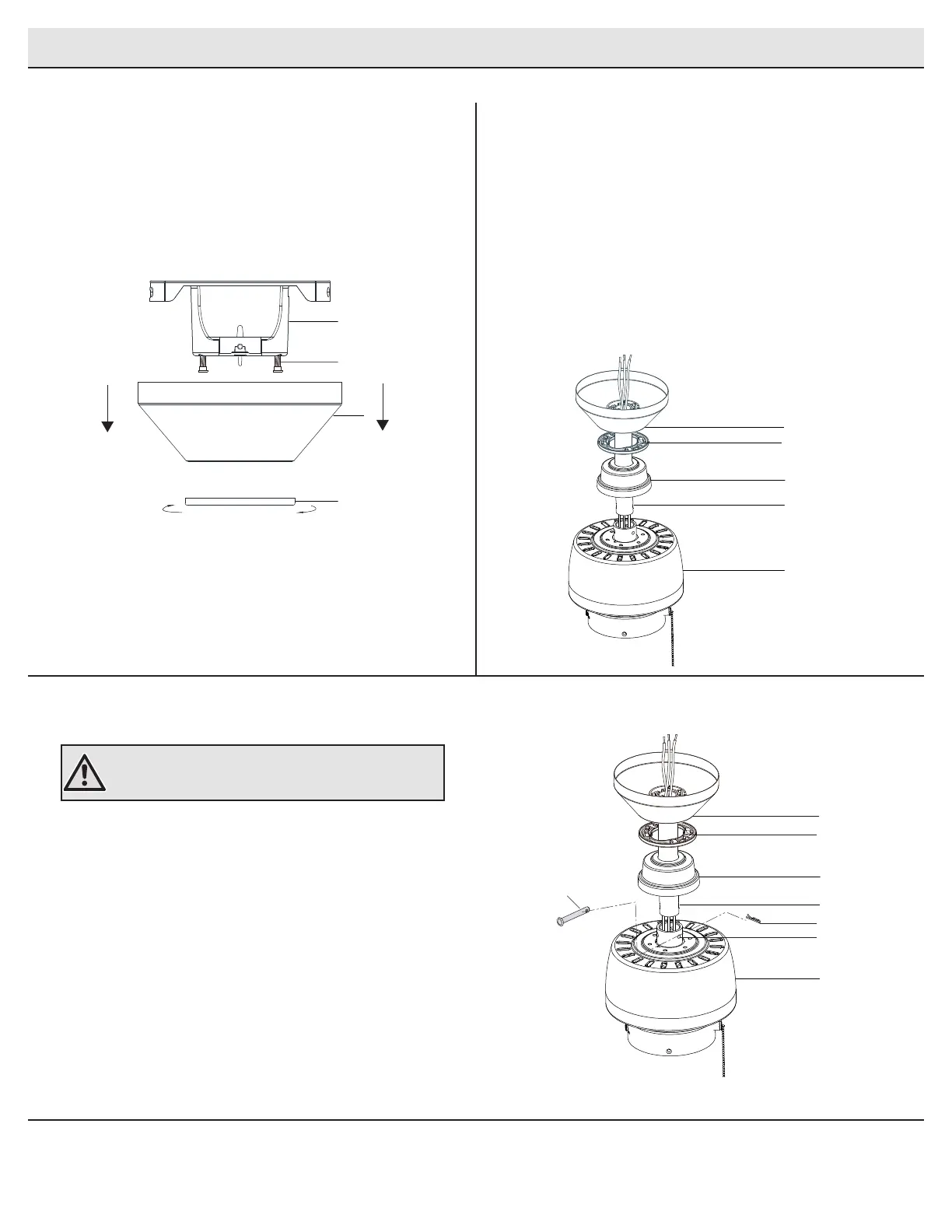

Ensamblaje - Montaje estándar en techo
Disposición de los cables
Cómo ensamblar el ventilador
Preparación para montaje estándar
□ Aoja, sin quitarlo, los tornillos de jación (JJ) del collarín
ubicado en la parte superior del conjunto motor-ventilador (E).
□ Alinea los oricios en la parte inferior del conjunto del tubo
bajante/bola (B) con los oricios en el collarín de la parte
superior del conjunto motor-ventilador (E).
□ Inserta con cuidado el pasador de soporte (CC) a través de los
oricios del collarín y del conjunto del tubo bajante/bola (B).
Ten cuidado de no forzar el pasador de soporte (CC) contra
el cableado dentro del conjunto del tubo bajante/bola (B).
□ Inserta el pasador de cierre (DD) en el oricio cercano al
extremo del pasador de soporte (CC) hasta que encaje en
su posición.
□ Vuelve a apretar los tornillos de jación (JJ) del collarín en
la parte superior del conjunto motor-ventilador (E).
□ Retira de la cubierta (C) su tapa (HH) girando esa tapa inferior (HH)
hacia la izquierda hasta liberarla.
□ Aoja los dos tornillos de la cubierta (II) en la parte inferior del
soporte de montaje (A) y gira la cubierta hacia la izquierda para
quitar de ella (C) el soporte de montaje (A).
□ Pasa los cables que salen por la parte superior del
conjunto del motor-ventilador (E) a través de la cubierta
decorativa del collarín del motor (D) y enseguida a través
del centro de la tapa inferior de la cubierta (HH).
□ Asegúrate de que la abertura de la cubierta (C) esté
sobre la parte superior e inserta el tubo bajante/bola (B)
a través de aquella (C).
□ Insertar los cables que salen por la parte superior del
conjunto motor-ventilador (E) a través del tubo bajante,
como se muestra.
2
3
1
ADVERTENCIA: Si el pasador de cierre no se instala correctamente (DD),
es posible que el ventilador se aoje y caiga.
C
A
II
HH
C
D
E
B
HH
C
D
E
B
HH
CC
DD
JJ
