HAMPTON BAY Malone - Ensamblaje

9
HAMPTONBAY.COM
Llama al 1-855-HD-HAMPTON para asistencia adicional.

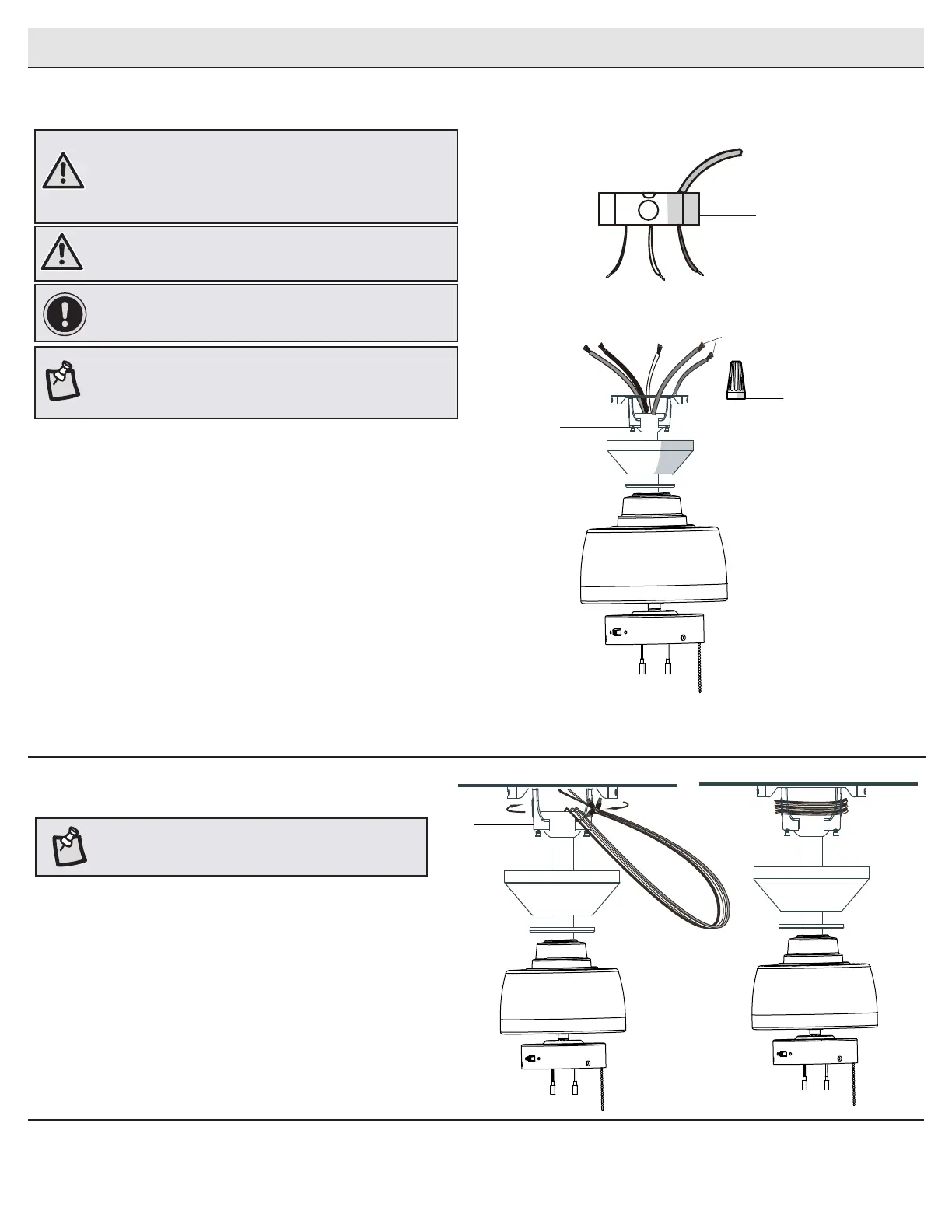

Ensamblaje - Cómo colgar el ventilador (continuación)
Cómo hacer las conexiones eléctricas
3
IMPORTANTE: Usa los conectores de cables plásticos (BB) incluidos con tu
ventilador. Sujeta los conectores con cinta de electricista y asegúrate de
que no hay conexiones ni cables sueltos.
ADVERTENCIA: Cada tuerca para cable suministrada con este ventilador
está diseñada para aceptar un cable doméstico de calibre 12 o menos y
dos cables del ventilador. Si tu cableado doméstico tiene calibre mayor de
12 o más de un cable para conectar al cableado del ventilador, consulta
a un electricista para saber el tamaño adecuado de las tuercas a usar
para los cables.
□ El ventilador viene con cables terminales de 54 plg (1.37 m) para
usar con un conjunto extendido de tubo bajante/bola. Si usas el
conjunto de tubo bajante/esfera (B) de 6 plg (15.2 cm) incluido,
puedes recortar los cables terminales al largo deseado (no menos
de 12 plg = 30.5 cm). Esto dejará más espacio en la cubierta (C). Si
no quieres cortar los cables, deberás enrollarlos cuidadosamente.
□ Conecta los cables verdes del ventilador a los cables verde o pelado
del hogar usando una tuerca de conexión de cables (BB).
□ Conecta el cable blanco del motor del ventilador al cable blanco del
hogar usando una tuerca de conexión de cables (BB).
□ Conecta los cables negro o azul del motor del ventilador al cable
negro del hogar usando una tuerca de conexión de cables (BB).
□ Asegura cada tuerca de conexión de cables con cinta de
electricista.
□ Gira la tuerca de conexión de cables (BB) hacia arriba y empuja el
cableado dentro de la caja eléctrica.
NOTA: El ventilador viene con cables terminales de 54 plg (137 cm) para usar
con un conjunto extendido de tubo bajante/bola. Si usas el conjunto de tubo
bajante/esfera (B) de 6 plg (15.2 cm) incluido, puedes recortar los cables
terminales al largo deseado (no menos de 12 plg = 30.5 cm).
ADVERTENCIA: Quita los tapones de hule del motor en la parte inferior del
ventilador antes de instalar las aspas o probar el motor.
4
Cómo enrollar el cable sobrante
NOTA: Sigue estos pasos SÓLO si no cortaste el cable sobrante
del ventilador de techo.
□ Con cuidado, enrolla el exceso de cable alrededor del soporte
de montaje (A).
□ Asegura los cables con cinta de electricista.
A
Caja eléctrica
en techo
Verde o pelado
Negro
Azul y Negro Blanco Verde
Blanco
B
BB
