HAMPTON BAY Malone - Page 24

10

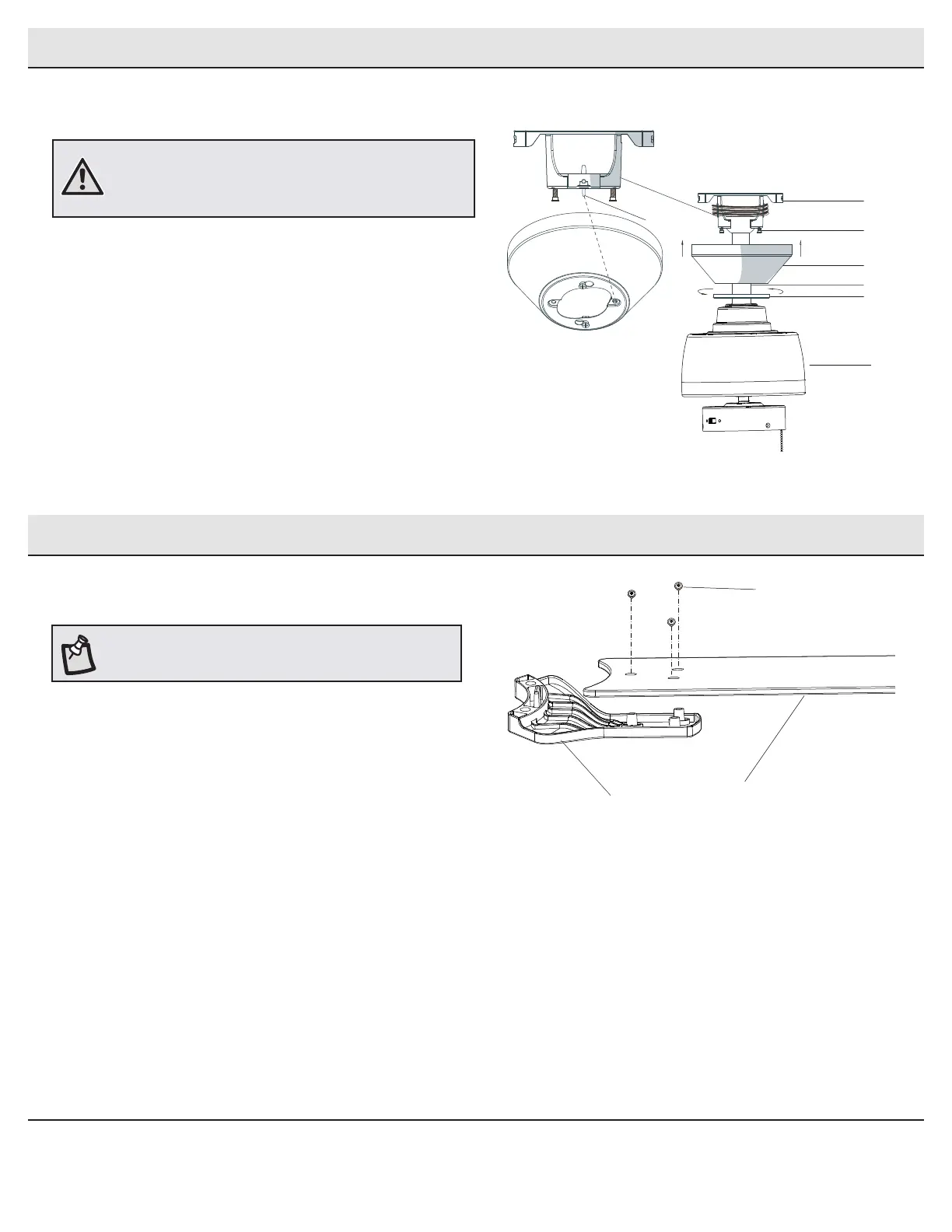

Ensamblaje - Cómo jar las aspas del ventilador
Cómo montar el conjunto motor-ventilador
(montaje estándar)
5
1
□ Alinea las ranuras de cierre de la cubierta (C) con los dos
tornillos (II) y el poste de alineación (QQ) en el soporte de
montaje (A).
□ Empuja hacia arriba la cubierta (C) y gírala hacia la derecha
hasta que el poste de alineación (QQ) se enganche en el oricio
redondo y los tornillos (II), en las ranuras tipo ojo de cerradura.
□ Ajusta bien los dos tornillos de montaje (II).
□ Instala la tapa inferior decorativa (HH) alineando sus ranuras
con los tornillos en la parte inferior de la cubierta (C). Gira la
tapa inferior (HH) hacia la derecha para jarla en su lugar.
ADVERTENCIA: Cuando uses el conjunto del tubo bajante/bola estándar,
la pestaña en el aro en la parte inferior del soporte de montaje tiene que
encajar en la ranura de la bola de soporte. Si la pestaña no se asienta
correctamente en la ranura, se puede dañar el cableado.
Ensamblaje - Cómo colgar el ventilador (continuación)
Cómo jar las aspas a sus soportes
□ Fija un aspa (G) a su soporte (H) colocando los tornillos (EE) en
los oricios del aspa y a través del soporte (H).
□ Aprieta rmemente todos los tornillos.
□ Repite este paso para cada aspa y soporte.
NOTA: Las aspas de tu ventilador son reversibles. Elige el acabado del
aspa por el lado que mejor resalte tu decoración.
G
EE
H
E
C
A
II
HH
B
QQ
