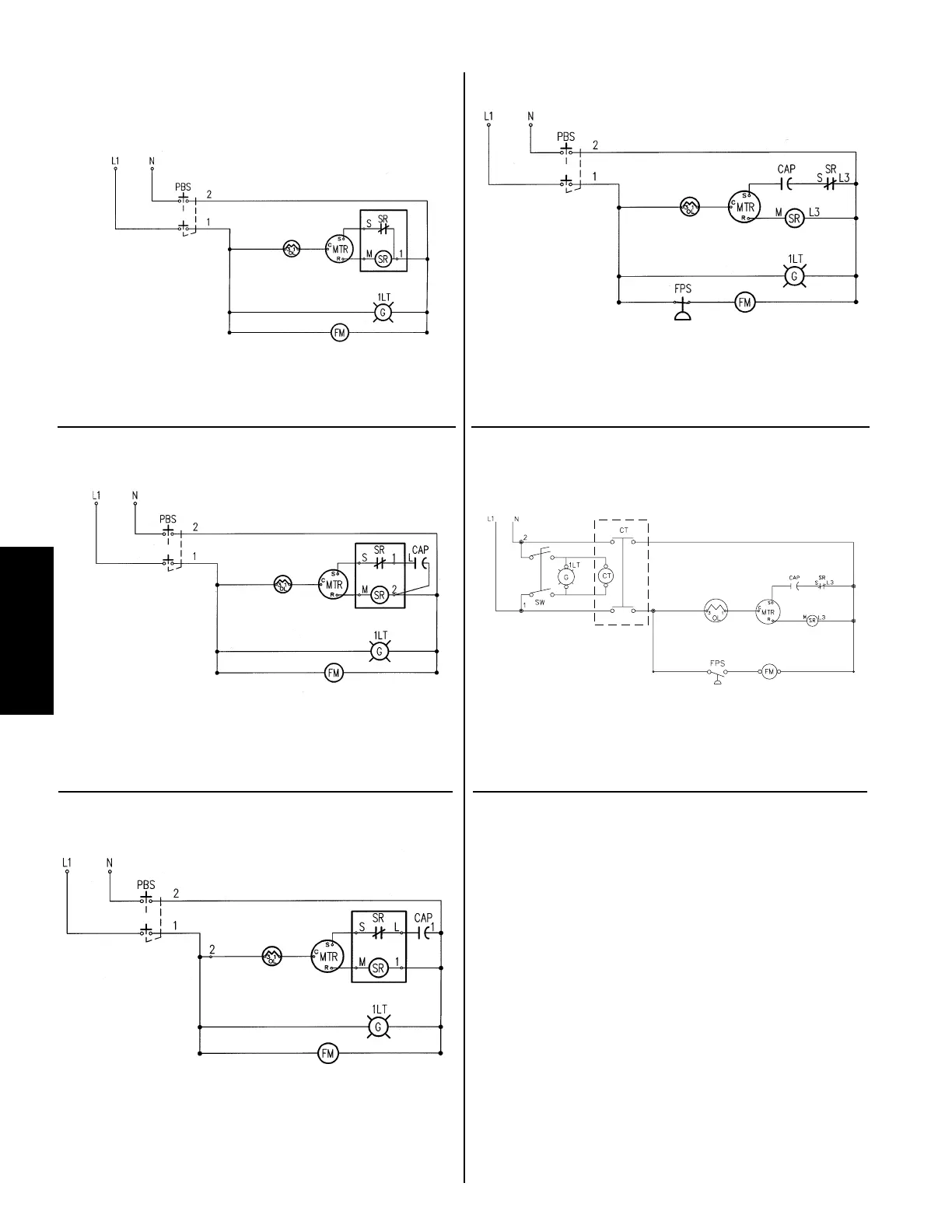

Diagrama Electrico
Modelos 25, 35 - 115V/60 Hz; 208-230V/60Hz; 220-240V/50 Hz
Modelo 50 - 115V/60 Hz; 220-240V/50 Hz
Modelo 75 - 115V/60 Hz
Modelo 50 - 208-230V/60Hz
Modelo 75 - 208-230V/60 Hz; 220-240V/50 Hz
Modelos 100, 125 - Todos los voltajes
Modelo 150 - 230V/60Hz
Description
PBS - Interruptor Principal
1LT - Luz de Unidad Energizada
SR - Relevador de Arranque
MTR - Compresor
FM - Motor del Ventilador
OL - Protección Térmica
FPS - Interruptor de Presión del Ventilador
(unicamente en modelos de 150 scfm)
CT - Contactor y Bobina 115v
SW - Interruptor de Encendido/Apagado
Modelo 150 - 115V/60 Hz
