8 Fr

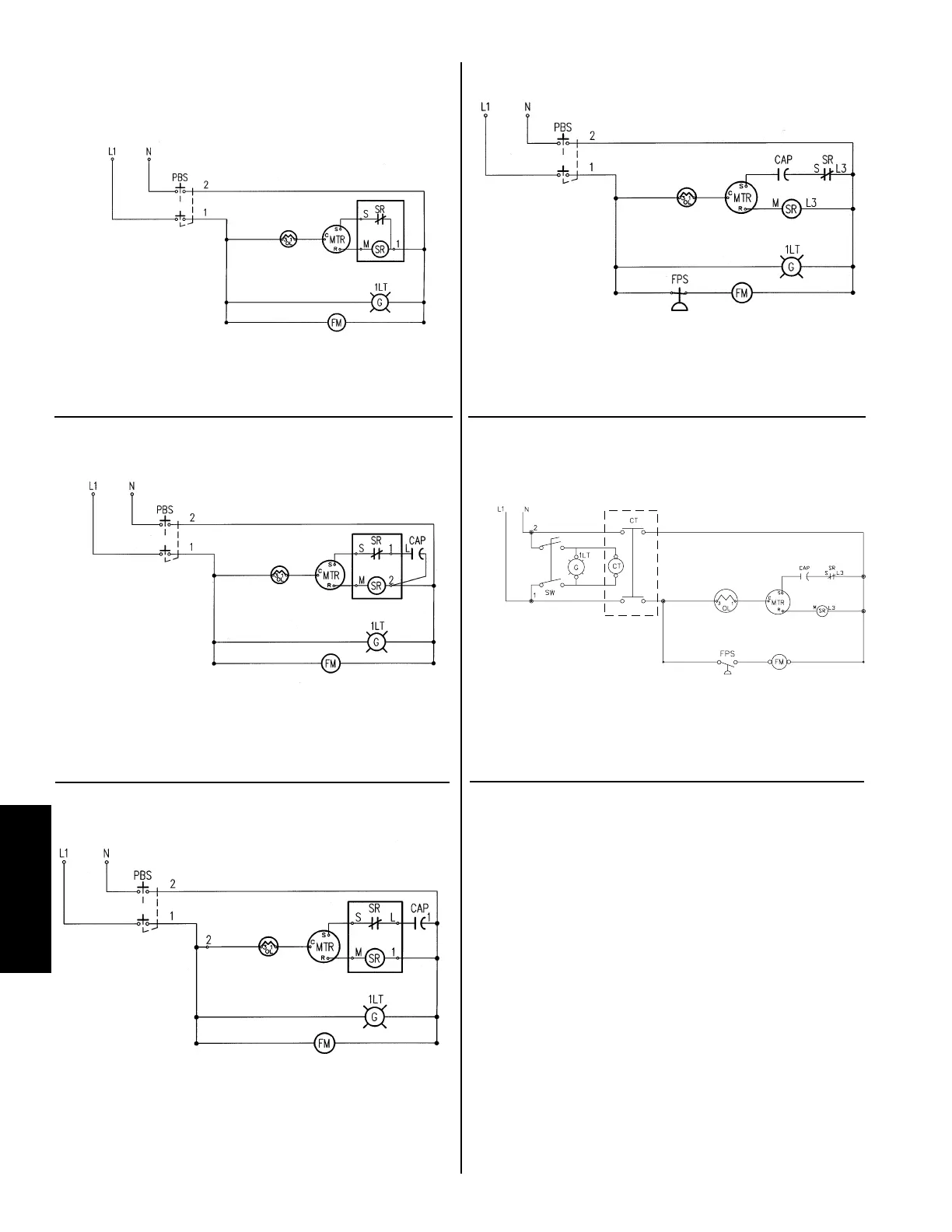

Schéma Électrique
Modèles 25, 35-115 V / 60 Hz; 208-230 V / 60 Hz ; 220-240 V / 50 Hz
Modèle 50 - 115 V / 60 Hz ; 220-240 V / 50 Hz
Modèle 75 - 115 V / 60 Hz
Modèle 50 - 208-230 V / 60 Hz
Modèle 75 - 208-230 V / 60 Hz ; 220-240 V / 50 Hz
Modèle 150 - Toutes les tensions
Modèle 150 - 230V/60 Hz
Légende
PBS - Bouton-poussoir
1LT - Voyant de mise sous tension
SR - Relais de démarrage
CAP - Condenseur de démarrage
MTR - Compresseur
FM - Moteur du ventilateur
OL - Surcharge
FPS - Interrupteur de pression du ventilateur
(Seulement pour 150 scfm standard)
CT - Contacteur avec bobine de 115V
SW - Interrupteur marche/arrêt
Modèle 150 - 115V/60 Hz
