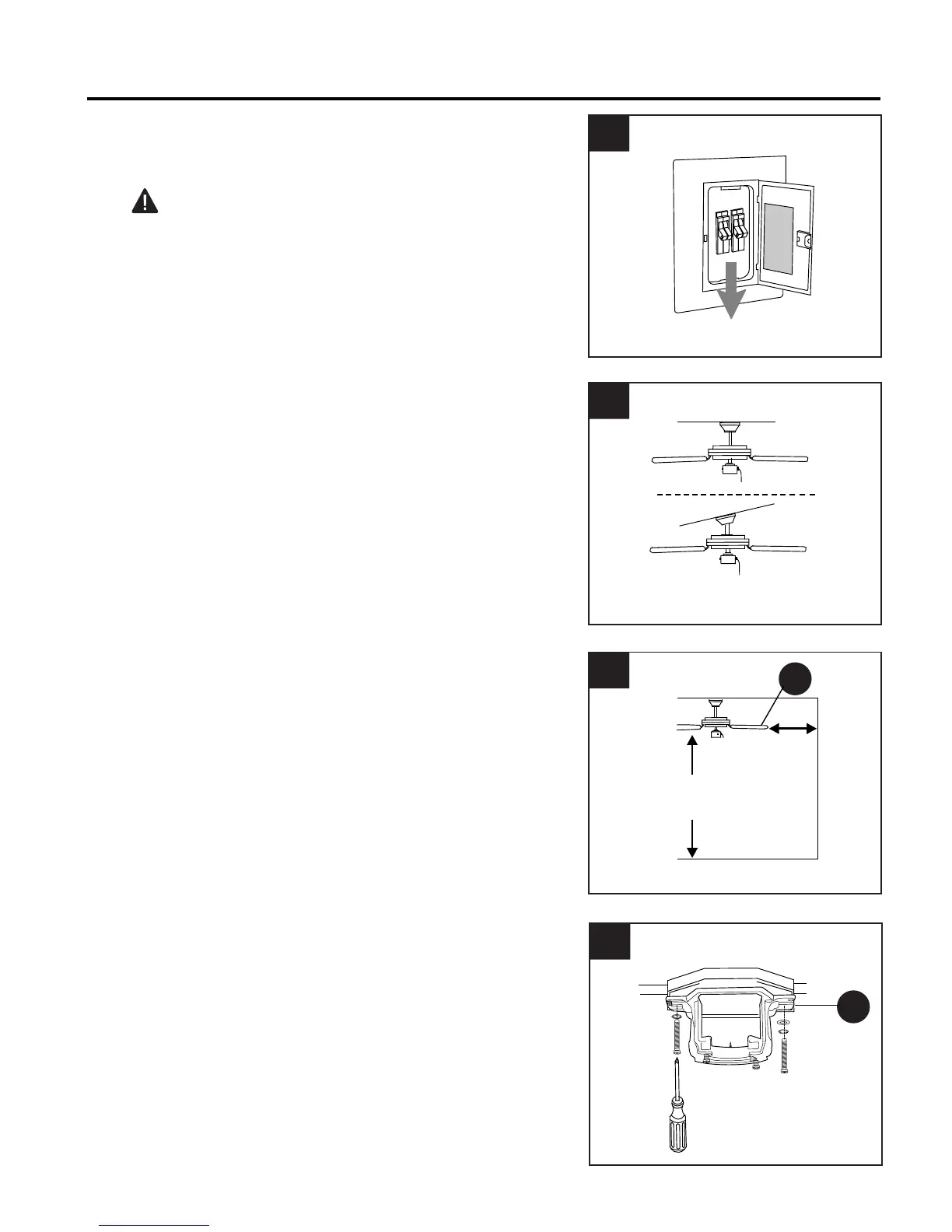

INSTALACION INICIAL
Apague todos los disyuntores del circuito y el
interruptor de pared a la línea de suministro de
electricidad del ventilador. (Fig. 1)
PELIGRO: El no desconectar el suministro de
electricidad antes de la instalación puede resultar
en daños graves o la muerte.
1.
Determine el método de montaje. (Fig. 2)
A. Montaje normal
B. Montaje en ángulo
Importante: Cuando use el montaje en ángulo,
asegúrese de que el ángulo del techo no tenga
una inclinación mayor de 19°.
2.
Asegúrese de que las paletas (H) del ventilador
queden a por lo menos 76,2 cm de cualquier
obstrucción. Verifique la longitud del vástago (A)
para asegurarse de que las paletas (H) queden a
por lo menos 2,13 m arriba del nivel del piso.
(Fig. 3)
3.
4.
Asegure el soporte de montaje (C) a la caja de
salida con los tornillos, las arandelas de resorte, y
las arandelas planas provistos con la caja de salida.
(Fig. 4)
*NOTA: Es muy importante usar los artículos de
ferretería correctos al instalar el soporte de montaje
(C) puesto que sirve para sostener el ventilador.
IMPORTANTE: Si usa el montaje en ángulo,
asegúrese de instalar el soporte de montaje (C) con
la abertura orientada hacia el punto más alto del
techo.
