Harbor Breeze PLM52CB5D - Conexión de Los Cables

ADVERTENCIA: Si los cables de la casa son
de colores diferentes a los mencionados en los
siguientes pasos, suspenda el trabajo
inmediatamente. Se recomienda que un
electricista profesional determine la instalación
eléctrica que se debe hacer.
25
1.
PRECAUCION: Asegúrese de que la caja de
salida esté conectada a tierra correctamente y que
haya un conductor a tierra (cable verde o pelado).
ADVERTENCIA: Para reducir el riesgo de
incendio, choque eléctrico o daño corporal, los
conectores para cable provistos con este
ventilador son diseñados para aceptar sólo un
cable de calibre 12 de la casa y dos cables
principales del ventilador. Si el calibre del cable de
la casa es superior al 12 o hay más de un cable de
la casa para conectar a los cables principales del
ventilador, consulte con un electricista para
informarse sobre el tamaño correcto de conectores
para cable que se debe usar.
CONEXION DE LOS CABLES
PELIGRO: Si va a utilizar este ventilador en
un lugar HUMEDO, hay que conectar el ventilador
a un circuito de alimentación que esté protegido
por un Interruptor de Circuito de Falla de Tierra
(GFCI, por sus siglas en inglés) para reducir el
riesgo de daño corporal, descarga eléctrica o la
muerte.
NEGRO
BLANCO
TIERRA/VERDE (PELADO)
BLANCO
NEGRO
AZUL
BLANCO
DEL VENTILADOR
120 V cables
de corriente
DEL TECHO
VENTILADOR
VERDE

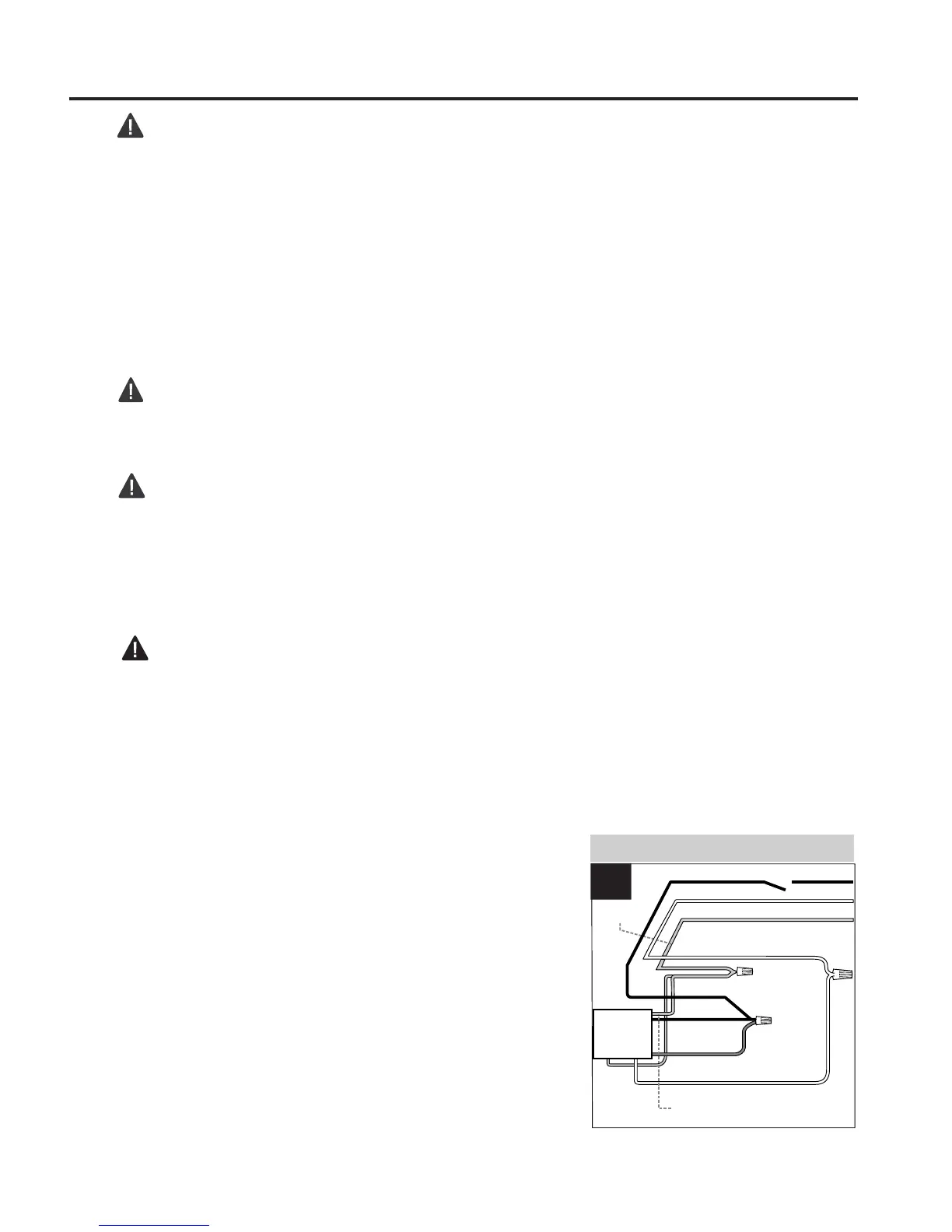

Para cada conexión de cable que se va a hacer a
continuación, use uno de los conectores para cable
(AA) provistos, asegurándose de atornillar el conector
para cable (AA) en el sentido de las agujas del reloj.
Conecte el cable NEGRO y el AZUL del ventilador al
cable NEGRO del techo. Conecte el cable BLANCO
del ventilador al cable BLANCO del techo. Conecte
todos los CONDUCTORES A TIERRA (cables
VERDES) del ventilador (en el vástago y el soporte
de montaje) al cable PELADO/VERDE del techo.
(Fig. 1)
VERDE
VENTILADOR Y LUZ CONTROLADOS POR
CADENAS
