Installation physique
23
Orientation

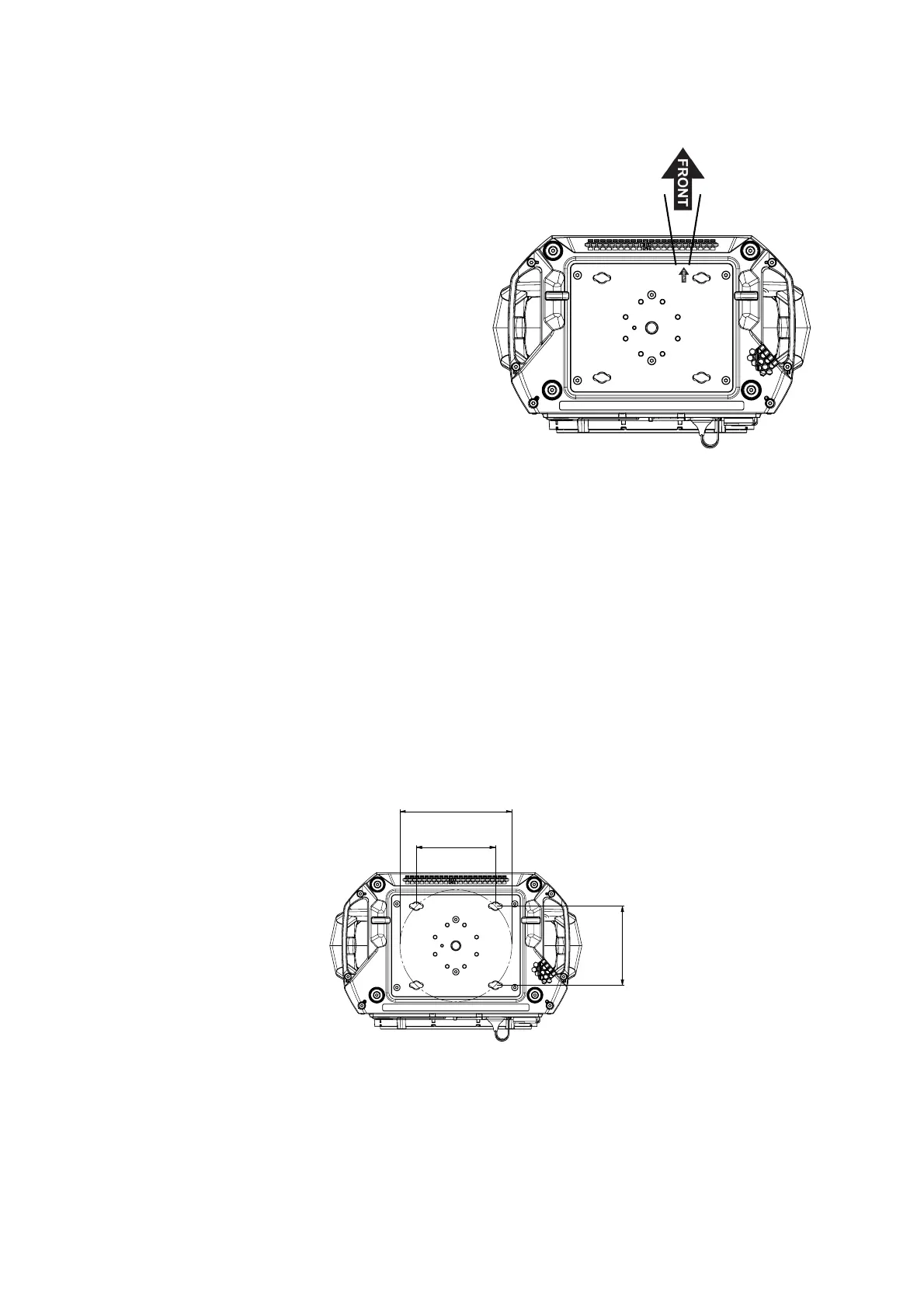

Voir Figure 11. Une flèche repérée FRONT
sous l’appareil indique l’avant de l’appareil.
Cette flèche devrait pointer normalement
vers la zone à éclairer.
N’installez pas l ’appareil avec son panneau
de connectique vers le haut dans des
endroits humides. Assurez-vous que les
câbles arrivent par le bas de l’appareil.
Options d’installation
Le MAC Aura XIP peut être fixé sur une surface comme la scène ou suspendu à une structure dans
n’importe quelle orientation à l’aide de :
• deux embases Oméga et deux colliers de suspension ou
• un collier unique vissé sur le socle avec une vis M12.
Suspension à une structure avec deux embases Oméga et deux colliers
Le MAC Aura XIP peut être fixé à une structure scénique dans n’importe quelle orientation à l’aide de deux
embases Omega et de deux colliers. Deux embases adaptées sont fournies avec l’appareil.
Voir Figure 12. Les quatre paires d’inserts à 1/4 de tour espacés d’un entr’axe 106 mm (4.17 po.) acceptent
des embases Omega pour la fixation rapide d’accessoires de suspension. Les embases Omega peuvent
être installés parallèlement aux côtés de la base, côtés ou avant / arrière.
Pour suspendre le MAC Aura XIP à une structure avec deux embases Oméga et deux colliers :
1. Vissez les deux colliers aux embases avec des vis en acier haute résistance (grade minimal 8.8) M12 et
des écrous autobloquants.
Figure 12: Points de montage des embases Oméga
