Alimentation
27
Si vous devez installer un connecteur Neutrik powerCON TRUE1 sur un câble d’alimentation, suivez les
consignes figurant sur le site Web Neutrik, à l’adresse www.neutrik.com.
Attention ! Le MAC Aura XIP n’est pas équipé d’interrupteur ON/OFF. Dès le branchement d’un câble
d’alimentation sous tension à l’appareil ou lorsque vous mettrez sous tension un câble
d’alimentation déjà connecté, l’appareil démarrera : vérifiez qu’il n’y a aucun risque pour la sécurité
lié au mouvement de la tête ou à l’allumage soudain de la source.
Pour mettre le MAC Aura XIP sous tension :
1. Voir Figure 16. Alignez
les détrompeurs du
connecteur TRUE1 du
câble d’alimentation
avec ceux de l’embase
MAINS IN (A). Insérez
le connecteur dans
l’embase et tournez-le
dans le sens horaire
pour le bloquer. Si le
connecteur semble
difficile à tourner,
sortez-le de l’embase,
vérifiez que vous avez
correctement aligné les
détrompeurs et essayez à nouveau (n’appliquez pas de force excessive). Assurez-vous que le verrou du
connecteur émet un « clic » et que le connecteur est bien verrouillé dans l’embase.
2. Vérifiez que la base est fermement maintenue. Soyez attentif à tout mouvement de la tête et tout
illumination subite de la source. Mettez le câble d’alimentation sous tension.
Pour mettre le MAC Aura XIP hors tension, tirez le verrouillage de la fiche vers vous pour libérer le
connecteur, tournez la fiche dans le sens anti-horaire et retirez-la de l’embase MAINS IN.
Alimentation d’appareils en cascade
Attention ! Si vous interconnectez plusieurs appareils en cascade pour propager l’alimentation
secteur par la première machine de la chaîne, lisez attentivement les Précautions d’emploi au début
de ce manuel. Utilisez uniquement les câbles et les connecteurs spécifiés. Respectez les limites
autorisées pour le nombre d’appareil en cascade en fonction de la tension secteur.
Procurez-vous un câble d’alimentation homologué pour 16/20 A et des câbles de recopie homologués pour
16/20 A (auprès de votre revendeur Martin qui pourra vous donner plus de détails) pour réaliser une
cascade d’alimentation secteur en reliant les embases MAINS THRU (B sur la Figure 16) et MAINS IN (A
sur la Figure 16). Pour créer une telle cascade d’alimentation, vous devez respecter les limites données
dans la section Précautions d’emploi au début de ce manuel afin d’éviter tout risque d’incendie et
d’électrisation.
Pour éviter tout déclenchement intempestif des disjoncteurs en tête de réseau, nous vous recommandons
les limites suivantes :
• un maximum de cinq (5) appareils en cascade sous 100-120 V protégés par un disjoncteur
magnétothermique Courbe C 20 A avec différentiel 10 mA
• un maximum de huit (8) appareils en cascade sous 200-240 V protégés par un disjoncteur
magnétothermique Courbe C 16 A avec différentiel 10 mA

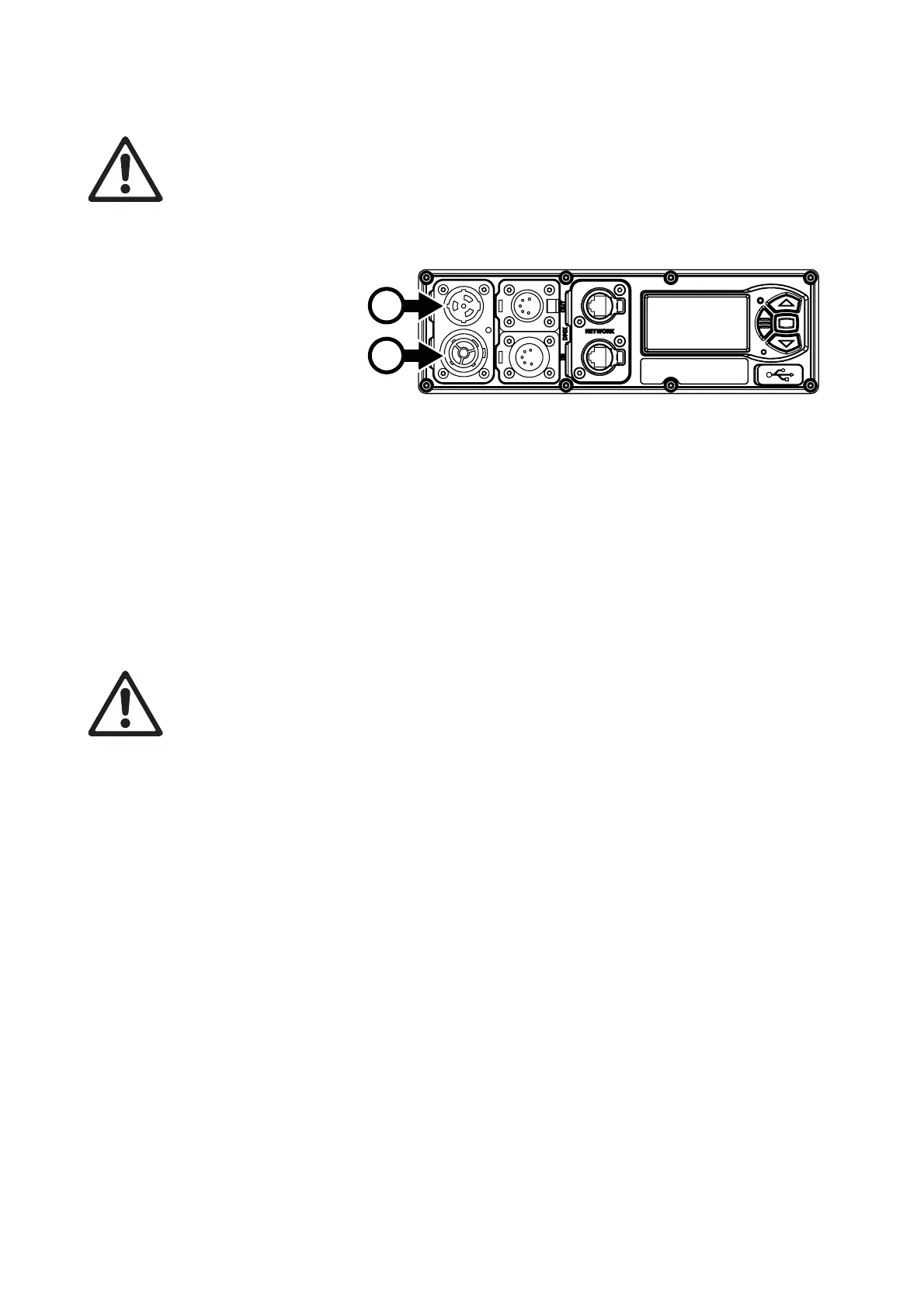

Figure 16: Connexion au secteur
B
A
