Harvia M2 Instructions For Installation And Use

EN DE
17
4
2
1
3
Legend: Connecting the stove to a masonry flue
via the rear connection opening (figure 11)
1. Remove the removable bars (Legend 150:
3 pcs, Legend 240: 2 pcs).
2. Attach the ue connection pipe to the rear
connection opening. Ensure that the pipe ts
tightly in place.
3. Push the stove into place. Do not block the ue
by pushing the ue connection pipe too far into
the ue. If necessary, shorten the pipe.
4. Seal the ue connection pipe to the opening
in the reproof wall, for example, by using
reproof mineral wool. Make sure that the ue
connection is tightly sealed. Add more reproof
mineral wool if necessary.

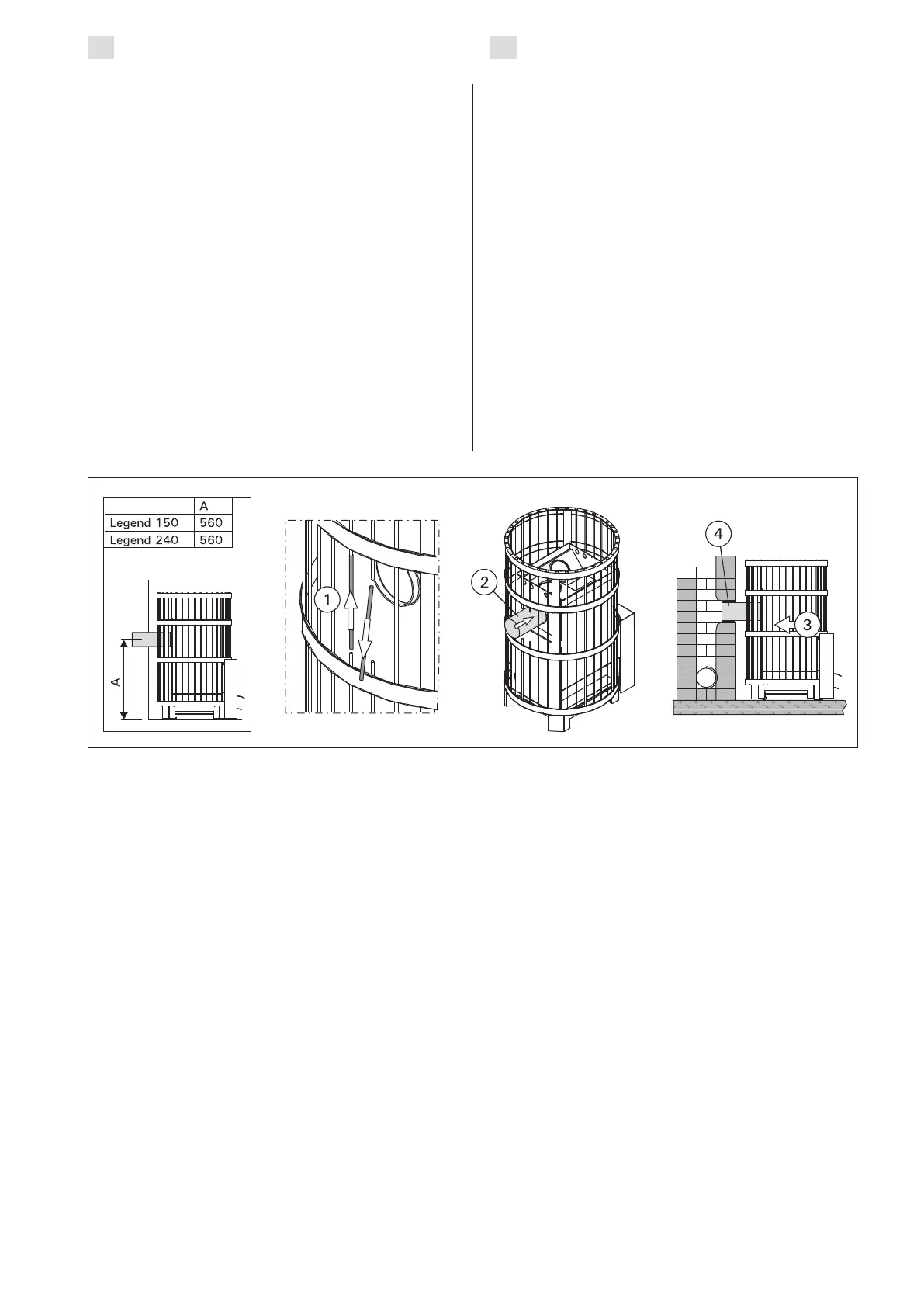

Figure 11. Connecting the stove to a masonry flue via the rear connection opening (all dimensions in millimeters)
Abbildung 11. Anschluss des Ofens an einen gemauerten Rauchfang über die hintere Anschlussöffnung (alle
Abmessungen in Millimetern)
Öffnung der feuerfesten Wand ab, z.B. mit
feuerfester Mineralwolle. Der Abzugsanschluss
muss absolut dicht sein. Fügen Sie gegebenen-
falls mehr Mineralwolle hinzu.
Legend: Anschluss des Ofens an einen gemauerten
Rauchfang über die hintere Anschlussöffnung (Ab-
bildung 11)
1. Entfernen Sie die abnehmbaren Stangen (Le-
gend 150: 3 St., Legend 240: 2 St.).
2. Bringen Sie das Abzugsanschlussrohr an die hin-
tere Anschlussöffnung an. Das Rohr muss fest
an seinem Platz sitzen.
3. Schieben Sie den Ofen an seine Position.
Schieben Sie das Abzugsanschlussrohr nicht zu
weit in den Rauchfang hinein. Kürzen Sie das
Rohr, falls notwendig.
4. Dichten Sie das Abzugsanschlussrohr in der
Öffnung der feuerfesten Wand ab, z.B. mit feu-
erfestem Mineralwolle. Der Abzugsanschluss
muss absolut dicht sein. Fügen Sie gegebenen-
falls mehr Mineralwolle hinzu.

Harvia M2 Specifications

General

Stone capacity	20 kg
Dimensions (W x D x H)	390 x 430 x 710 mm
Weight	45 kg
Flue outlet diameter	115 mm
Maximum wood length	35 cm
Material	Steel
Type	Wood burning stove
Maximum room volume	13 m³
