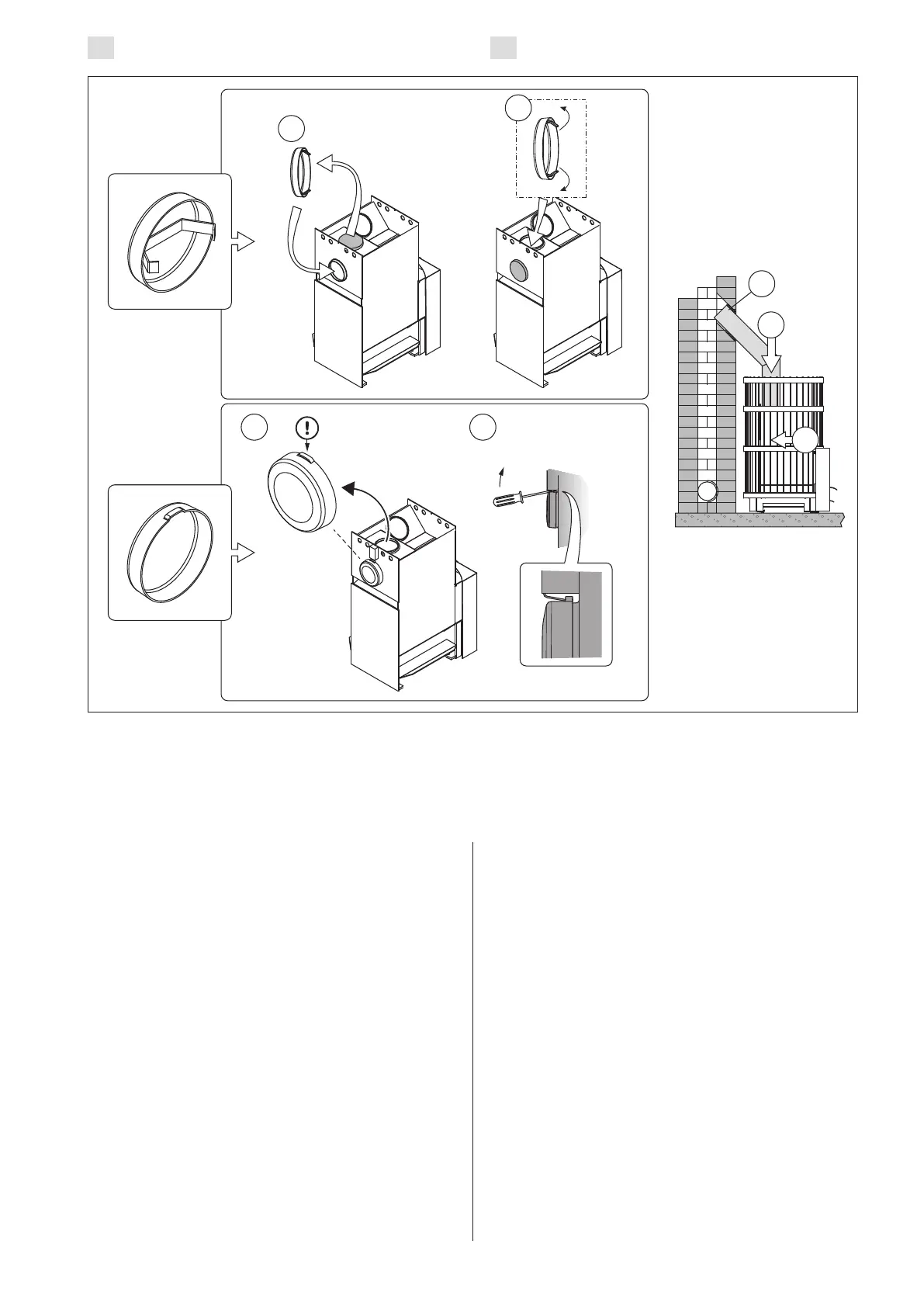

Figure 13. Connecting the stove to a masonry flue via the upper connection opening (all dimensions in millimeters)
Abbildung 13. Anschluss des Ofens an einen gemauerten Rauchfang über die obere Anschlussöffnung (alle
Abmessungen in Millimetern)
3.2.3. Anschluss des Ofens an einen Harvia-Edel-
stahlschornstein
Zur Abführung der Verbrennungsgase kann ein CE-
geprüfter Harvia-Stahlschornstein verwendet wer-
den. Die Ofenrohre sind aus rostfreiem Stahl gefer-
tigt, und der Schornstein wurde feuerfest isoliert.
Der Schornstein hat ein rundes Prol. Das Ofenrohr
misst 115 mm im Durchmesser und der Außenman-
tel 220 mm. Siehe Abbildung 14.
1. Öffnen Sie den Deckel der hinteren Anschluss-
öffnung (nur M2/M3). Verbiegen Sie die
Halterung mit einem Schraubendreher.
2. Versetzen Sie den Stopfen von der oberen
Anschlussöffnung auf die hintere Anschlussöff-
nung.
3. Verbiegen Sie die Halterung mit einem Schrau-
bendreher. Klappen Sie den Deckel zurück nach
oben und befestigen Sie ihn mit einer Schrau-
be (nur M2/M3).
4. Schließen Sie das Ofenrohr des Stahlschorn-
steins an die obere Anschlussöffnung des
Ofens an. Vergewissern Sie sich, dass das
Ofenrohr fest an seinem Platz sitzt. Genauere
Anweisungen nden Sie in den Installationsan-
weisungen des Stahlschornsteins!
3.2.3. Connecting the Stove to a Harvia Steel Chimney
A CE-marked Harvia steel chimney can be used
to remove combustion gases. Its smoke pipes are
made of stainless steel and the chimney has been
insulated for re safety. The chimney has a round
cross section. The smoke pipe diameter is 115 mm,
and the outer casing is 220 mm. See gure 14.
1. Open the cover hatch of the rear connection
opening (M2/M3 only). Bend the holder with a
screwdriver.
2. Move the blocking plug from the upper
connection opening on the rear connection
opening.
3. Bend the holder with a screwdriver. Turn the
cover hatch back up and lock it in its position
with a screw (M2/M3 only).
4. Connect the steel chimney’s smoke pipe to the
upper connection opening of the stove. Ensure
that the smoke pipe ts tightly in place. See
the detailed instructions in the steel chimney’s
installation instructions!
