HASE Lepus - Frame Clamp

35
LEPUS 02/15
www.hasebikes.com
LEPUS
Ersatzteile / Replacement parts
Position Bezeichnung Art.-Nr. Anzahl
1 Rahmenschelle 21899 2
2 Sitzhaltestift 21169 2
3 Sitzstift 21180 2
4 Innensechskantschraube M 6 x 80 20684 2
5 Senkkopfschraube M 8 x 25 20747 4
6 Innensechskantschraube M 8 x 40 20634 2
7 Sicherungsmutter M 8 20916 2
8 Lenker 21881 1
9 Nadellaufbahn - 4
10 Nadellagerkranz - 2
11 Lenkerkonus 23830 1
12 Konusmutter - 1
13 Distanzring - 1
14 Kopfmutter - 1
15 Stopfen 20598 1
16 Gleitlager 08-10 20852 1
17 Schaft Lenklager 21202 1

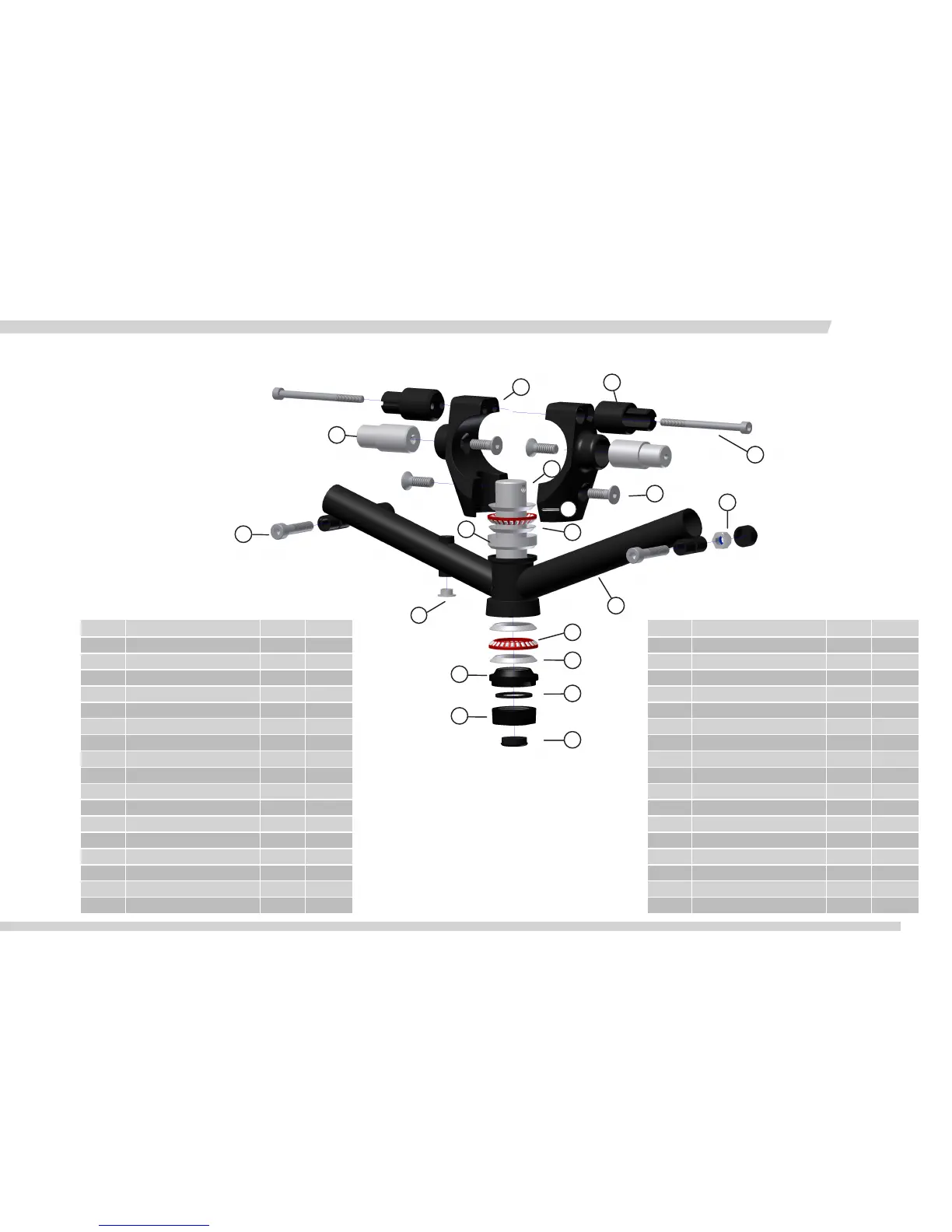

Rahmenschelle Frame clamp
3
1
2
4
Position Description Art.No. Number
1 Frame clamp 21899 2
2 Seat fixing pin 21169 2
3 Seat pin 21180 2
4 Allen bolt M 6 x 80 20684 2
5 Countersunk bolt M 8 x 25 20747 4
6 Allen bolt M 8 x 40 20634 2
7 Self-locking nut M 8 20916 2
8 Handlebar 21881 1
9 Needle bearing track - 4
10 Needle bearing collar - 2
11 Handlebar cone 23830 1
12 Cone nut - 1
13 Distance ring - 1
14 Head nut - 1
15 Plug 20598 1
16 Sleeve bearing 08-10 20852 1
17 Bearing stem, handlebar 21202 1
5
6
7
8
9
9
10
11
10
12
14
13
15
16
17
