HASE Lepus - Drive Assembly, Differential

39
LEPUS 02/15
www.hasebikes.com
LEPUS

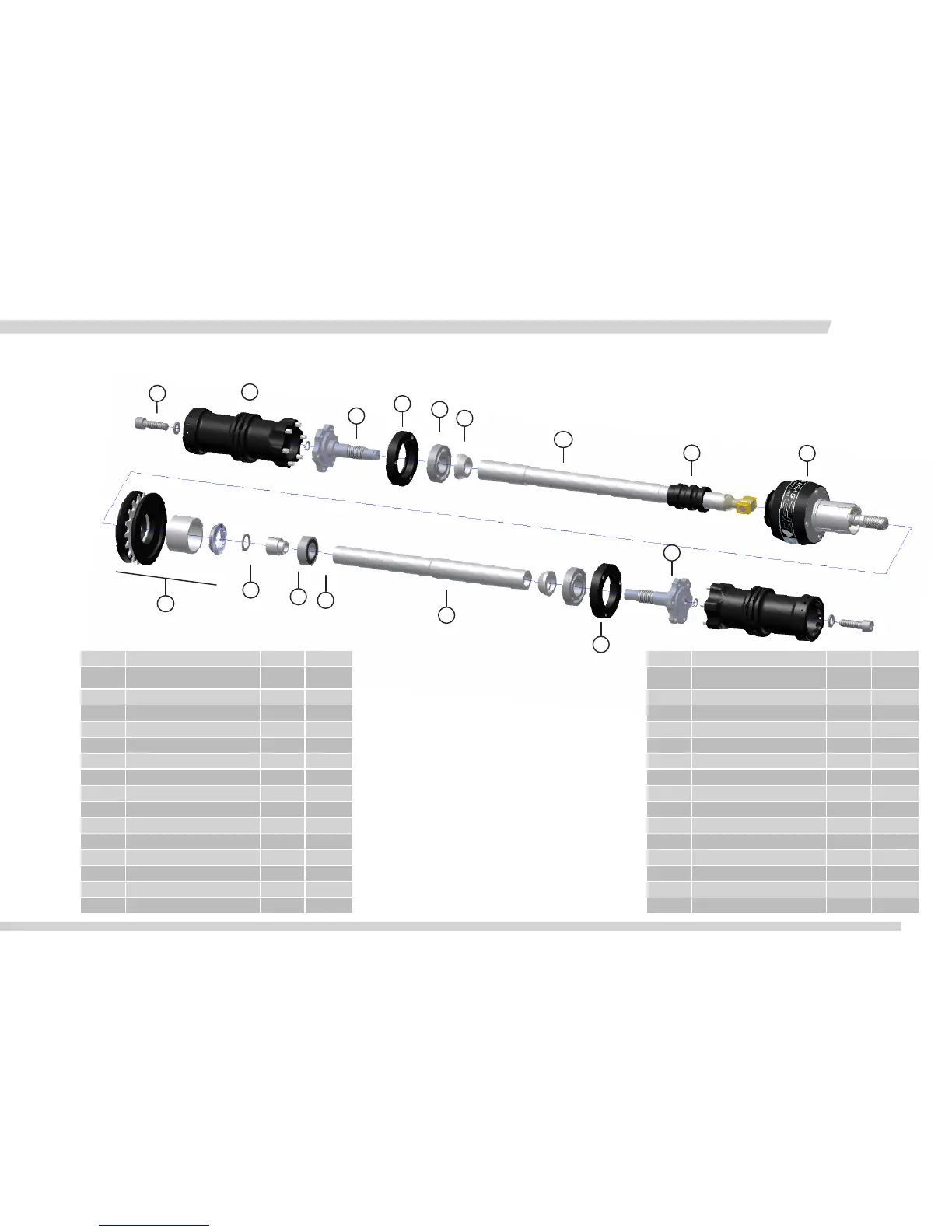

Drive assembly, differentialAntriebseinheit Differential
1
2
11
10
5
6
7
8
3
2
1
4
4
9
Position Bezeichnung Art.-Nr. Anzahl
1
Innensechskantschraube M8 x 25 -10.9
+ Nordlockscheibe
20642
23977
2
2 Quick Stick Nabe 23561 2
3 Antriebsschraube Links RH 24492 1
4 QS Lagerschale Lepus 24487 2
5 Rillenkugellager 16004 - 20x42x8 24495 2
6 QS Lagerhülse Lepus 24488 2
7 QS Wellenrohr Links 24448 1
8 Buchse für Balg 23432 1
9 Differential 22750 1
10 Kettenblattsatz - 1
11 Passscheibe 14x20x1 - 1
12 Geteilter Lagersitz - 1
13 Rillenkugellager 6002 - 15x32x9 23564 1
14 QS Wellenrohr Rechts 24449 1
15 QS Antriebsschraube Rechts LH 24493 1
15
12
13
14
Position Description Art.-No Number
1
Allenbolt M8 x 25-10.9
+ Nordlock washer
20642
23977
2
2 Quick Stick hub 23561 2
3 QS drive bolt left RH 24492 1
4 QS bearing shell Lepus 24487 2
5 Cartridge bearing 16004 - 20x42x8 24495 2
6 QS bearing sleeve Lepus 24488 2
7 QS shaft tube left 24448 1
8 Sleeve for gaiter 23432 1
9 Differential 22750 1
10 chain ring set - 1
11 Shim 14x20x1 - 1
12 Divded bearing seat - 1
13 Cartridge bearing 6002 - 15x32x9 23564 1
14 QS shaft tube right 24449 1
15 QS drive bolt right LH 24493 1
Ersatzteile / Replacement parts
