HASE Lepus - Assembly Parts for Shimano Nexus Geared Hub

37
LEPUS 02/15
www.hasebikes.com
LEPUS
1
2
3
45
1
1
13
6
5
9
8
10
7
11
12

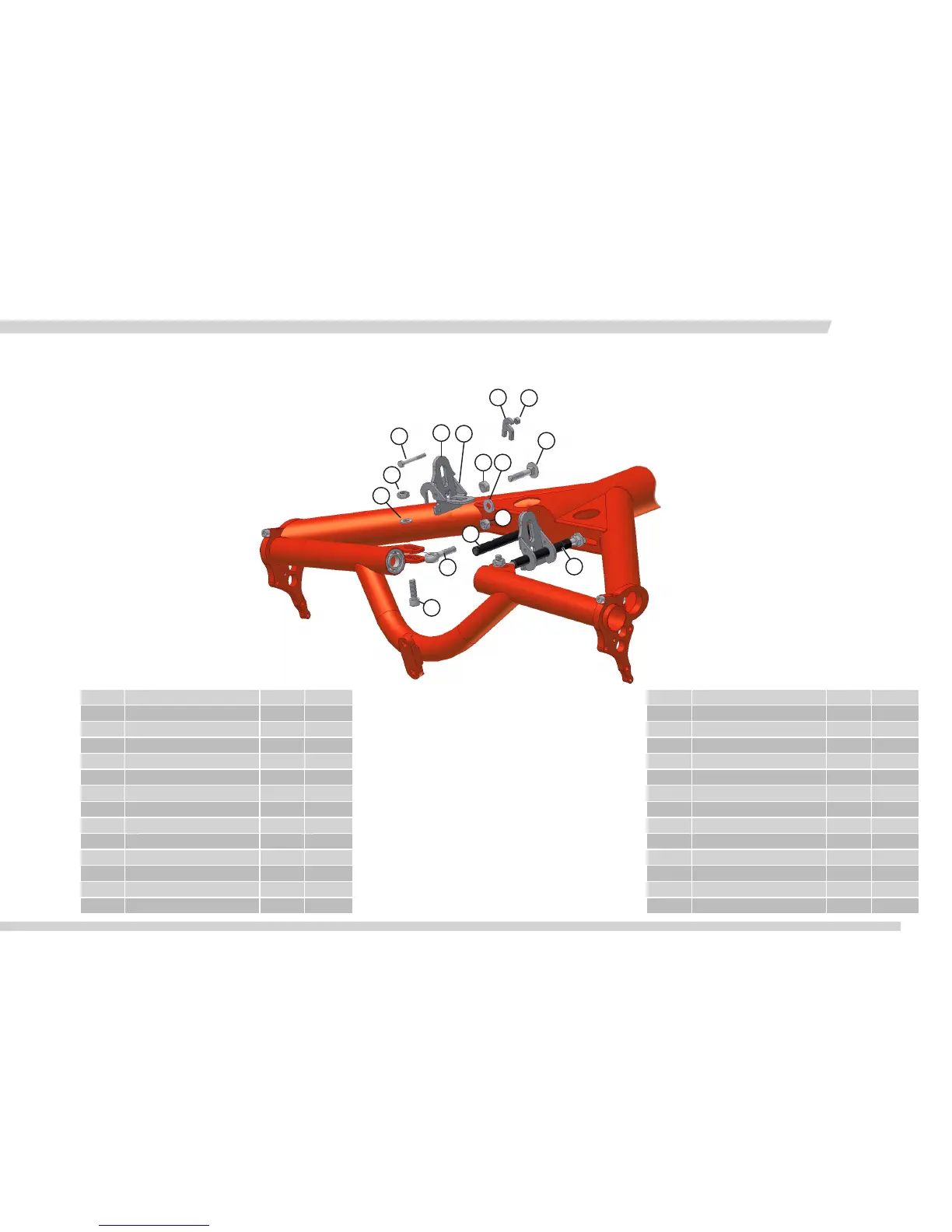

Position Beschreibung Art.-Nr. Anzahl
1 Spureinstellung Lepus/Lepus Al 21233 2
2 Schlossschraube ohne Schaft M 8 x 40 20913 2
3 Augenschraube M 8 x 40 20879 2
4 Große U-Scheibe M 8 - 2
5 Sechskantmutter M 8 - 4
6 U-Scheibe M 8 - 2
7 Zylinderschraube M 8 x 25 20753 2
8 Nabenhalter Klemmschale, Außen 23773 2
9 Nabenhalter Klemmschale, Innen 23774 2
10 Sechskantschraube M 5 x 20 20621 1
11 Selbstsichernde Mutter M 5 - 1
12 Kettenspanner Gegenhalter VA 22593 1
13 Selbstsichernde Mutter M 8 - 4
Position Description Art.No. Number
1 Tracking adjustment Lepus/Lepus 21233 2
2 Carriage bolt, without shaft M 8 x 40 20913 2
3 Eye bolt M 8 x 40 20879 2
4 Large flat washer M 8 - 2
5 Hex nut M 8 - 4
6 Flat washer M 8 - 2
7 Allen bolt M 8 x 25 20753 2
8 Geared hub mounting plate, inner 23773 2
9 Geared hub mounting plate, outer 23774 2
10 Allen bolt M 5 x 20 20621 1
11 Lock nut M 5 - 1
12 Pressure plate for chain tensioner 22593 1
13 Lock nut M 8 - 4
Assembly parts for Shimano Nexus geared hubMontageteile für Shimano Nexus
Nabenschaltung
Ersatzteile / Replacement parts
