HASE Lepus - Wheel Components, Left

LEPUS
36
LEPUS 02/15
www.hasebikes.com
2
1
10
96
7
3
8
5
11
12
4

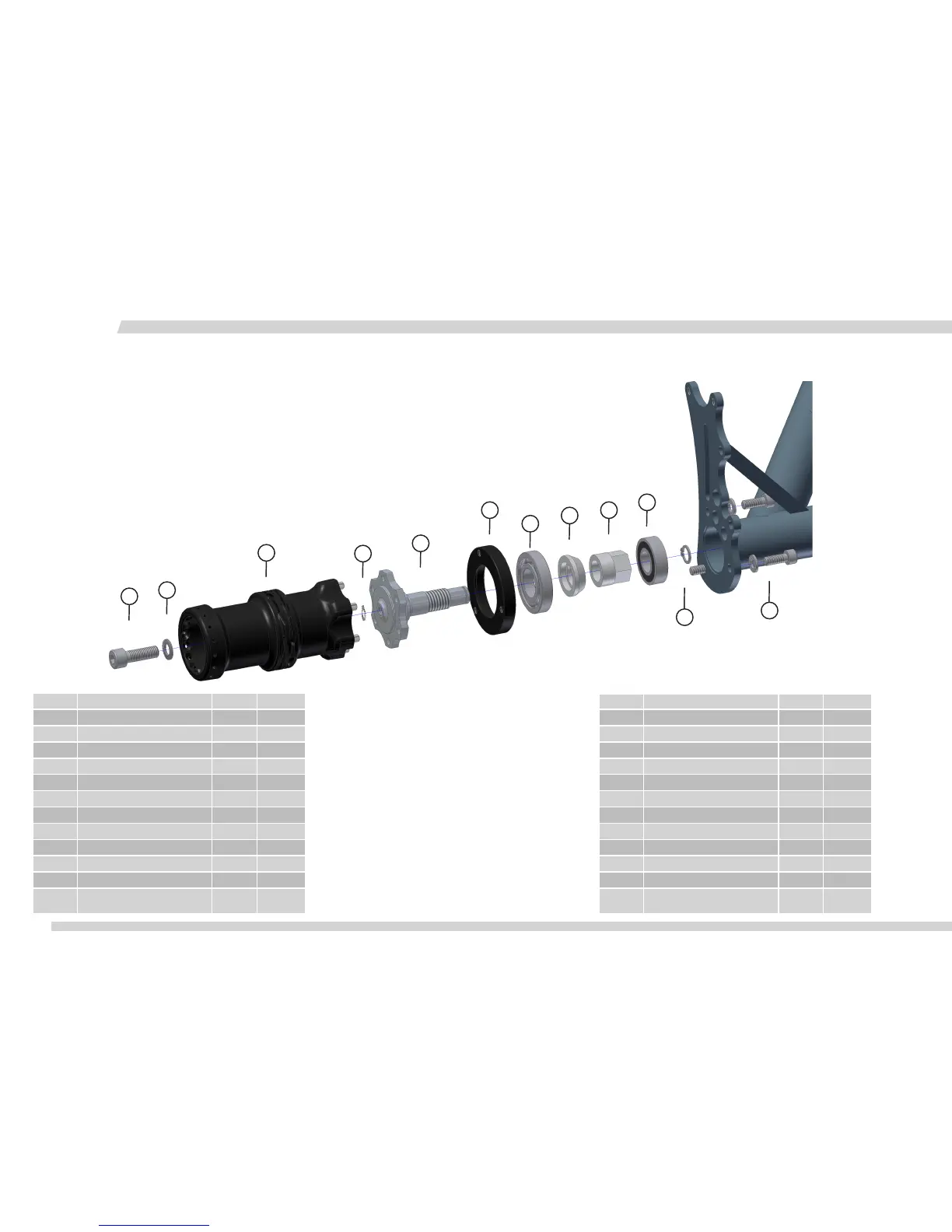

Position Bezeichnung Art.-Nr. Anzahl
1 Innensechskantschraube M8 x 25-10.9 20642 1
2 Nordlockscheibe 23977 1
3 Qick Stick Nabe 23561 1
4 Sicherungsring für Wellen 8x0,8 23535 1
5 Antriebsschraube Links 24492 1
6 QS Lagerschale Lepus 24487 1
7 Rillenkugellager 16004 - 20x42x8 24495 1
8 QS Lagerhülse Lepus 24488 1
9 QS Mitlaufrad Gewindehülse kurz 24447 1
10 Rillenkugellager 6201 -12x32x10 20811 1
11 QS Sicherungsring Mitlaufrad 23711 1
12
Innensechskantschraube DIN 912, M6
x 16 + Unterlegscheibe VA
20618
20581
3
Wheel components, leftLaufradkomponente, links
Position Description Art.-No Number
1 Allen bolt M8 x 25-10.9 20642 1
2 Nordlock washer 23977 1
3 Qick Stick hub 23561 1
4 Locking ring 8x0,8 23535 1
5 Drive bolt left 24492 1
6 QS bearing shell Lepus 24487 1
7 Cartridge bearing 16004 - 20x42x8 24495 1
8 QS bearing sleeve Lepus 24488 1
9 QS threaded sleeve short 24447 1
10 Cartridge bearing 6201 -12x32x10 20811 1
11 QS rezaining ring 23711 1
12
Allen bolt DIN 912, M6 x 16
+ spacer VA
20618
20581
3
Ersatzteile / Replacement parts
